（三）安装方法
    (1)安装张紧装置带轮。
    (2)安装张紧器臂。
    (3)安装自动张紧器。
    注意：在安装自动张紧器之前，必须对其进行放气。

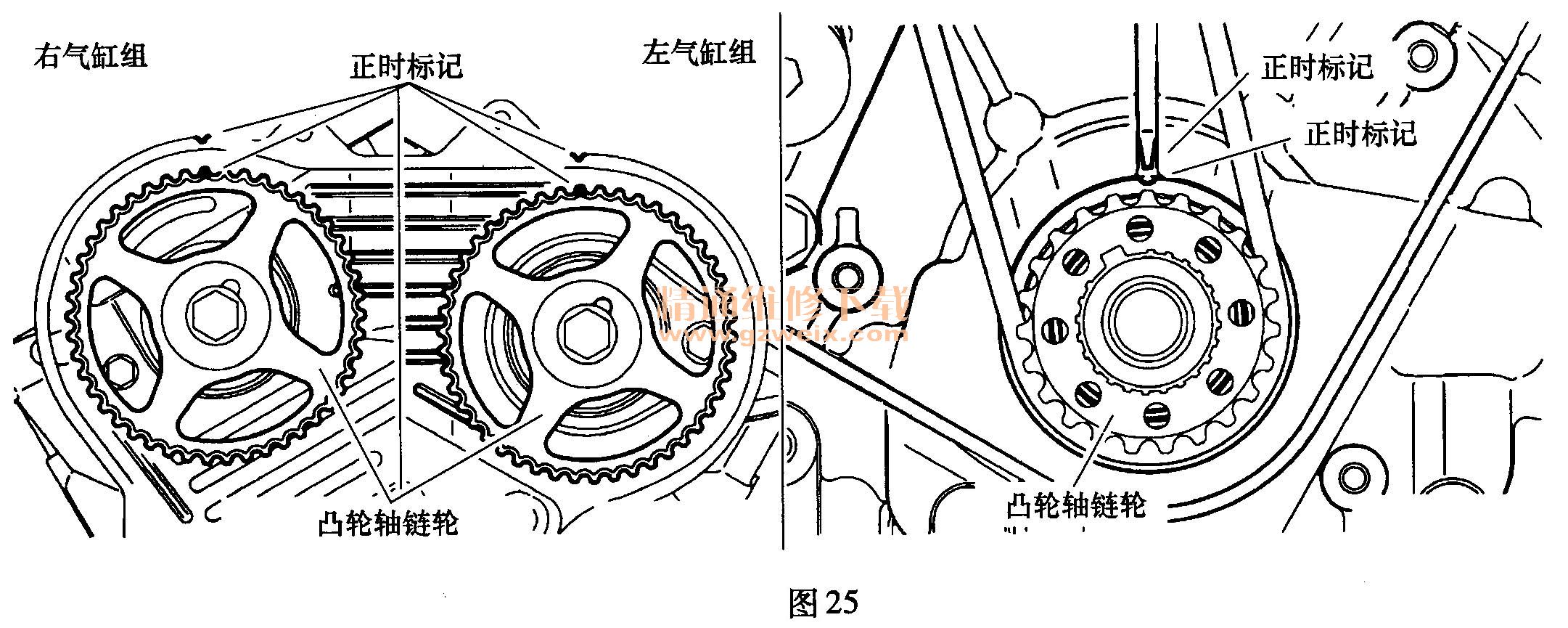

    (4）检查曲轴链轮和凸轮轴链轮的标记是否与压缩冲程的上止点处的正时标记对齐，如图25所示。
如果没对齐，则再次对齐标记，注意气门和柱塞是否干涉。

    (5)按以下顺序安装每个链轮上的正时带。
    1)安装曲轴链轮上的正时带，然后安装水泵驱动带轮上的正时带，同时将正时带拉紧以防止松弛。
    2)将左气缸组凸轮轴链轮的正时标记对齐。
    3)将正时带安装到张紧装置带轮上，同时减小松弛度。
    4)将正时带安装到右气缸组的凸轮轴
    5)将正时带安装到张紧器驱动带轮上。
    (6)查看所有链轮的正时标记是否对齐。
    (7)拉出自动张紧器定位销。
    (8)使用专用曲轴扳手将曲轴顺时针转动两圈，约5 min内不要再对其进行操作。

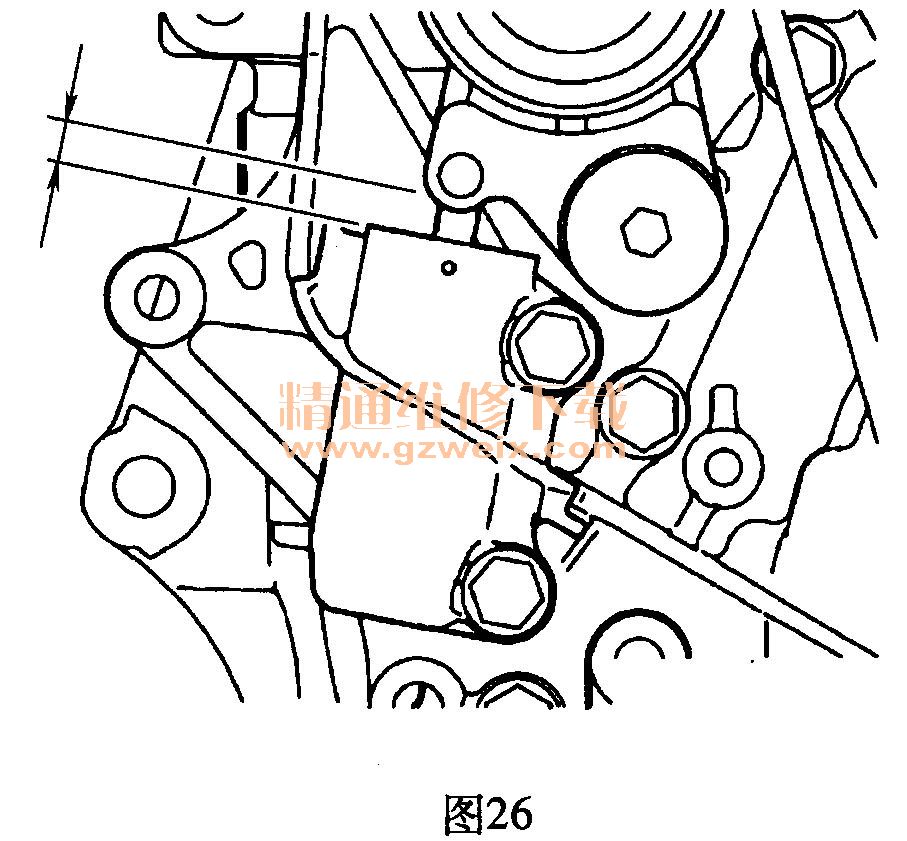

    (9)检查自动张紧器推杆的伸出量是否在标准值范围内，如图26所示。

    标准值：9.1～13. 4 mm
    (10)在曲轴角度传感器上安装新的O形圈。
    (11)安装曲轴角度传感器。
    (12)安装曲轴角度传感器罩。
    (13)安装发动机右侧支架。
    (14)安装发动机正时带前盖下部。
    (15)安装发动机左侧正时带前部上盖。
    (16)安装发动机右侧正时带前部上盖。
