适用2005～2010年斯巴鲁森林人（2. 5L EJ25）车型
    （一）拆卸方法
    (1)拆下曲轴带轮。
    (2)拆下正时带罩。

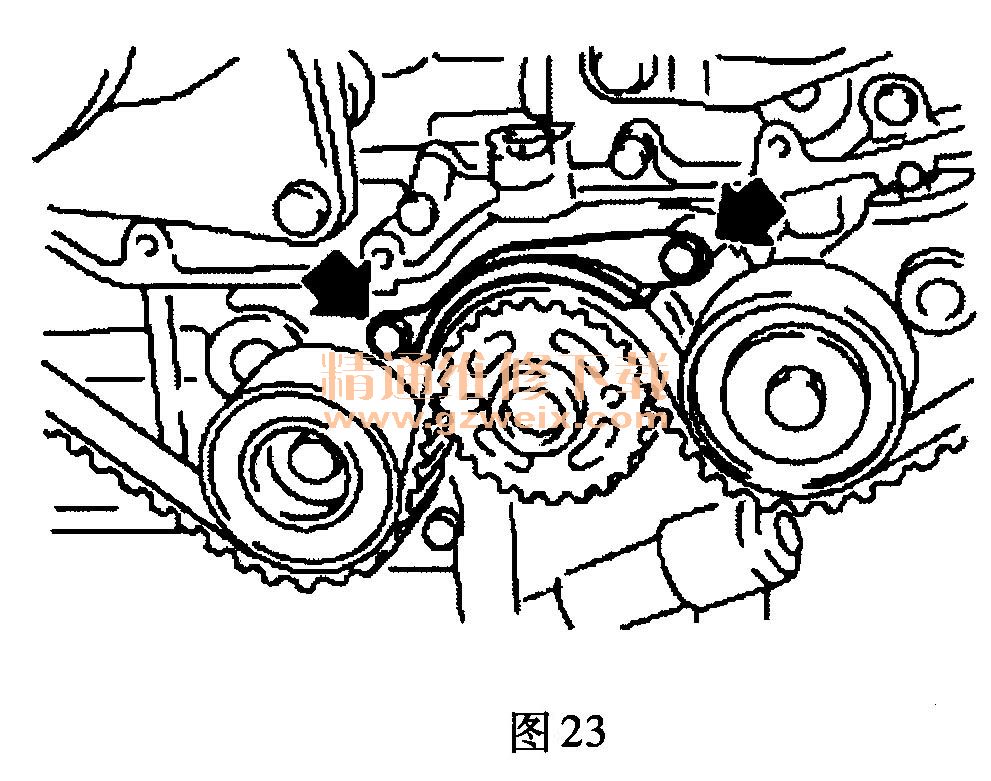

    (3)拆下正时带导向装置，如图23～图26所示（MT车型）。




    (4)如果正时带上的定位标记和箭头标记（指示旋转方向）变模糊，则在拆下正时带之前按如下步骤做新的标记。

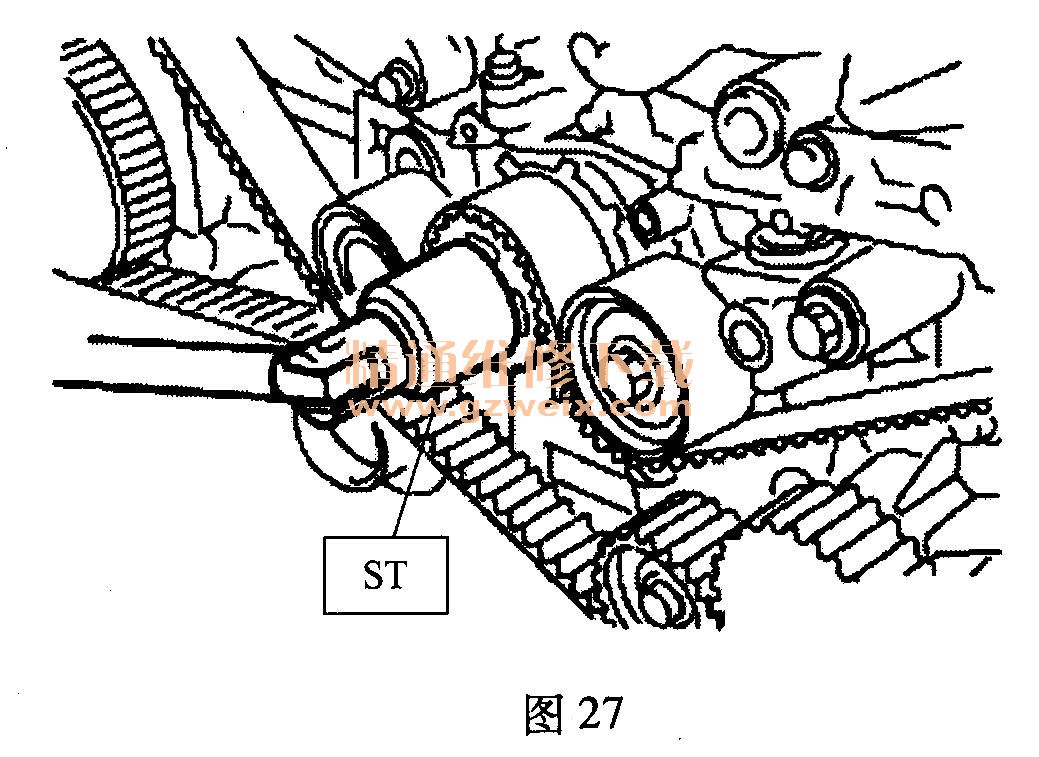

    1)转动曲轴（图27），并将曲轴链轮、进气凸轮轴链轮（左）、排气凸轮辆链轮（左）、进气凸轮轴链轮（右）和排气凸轮轴链轮（右）上的定位标记与机油泵上的标记和正时带罩上的槽对齐。

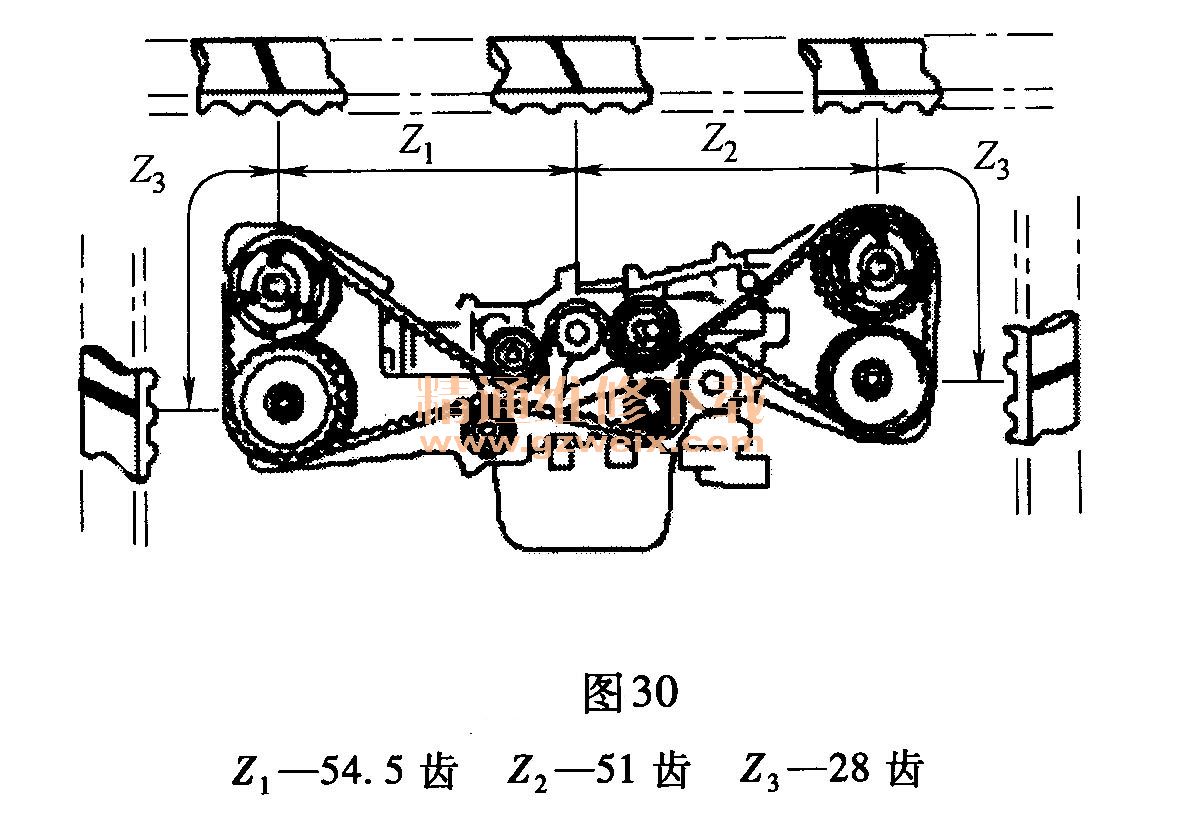

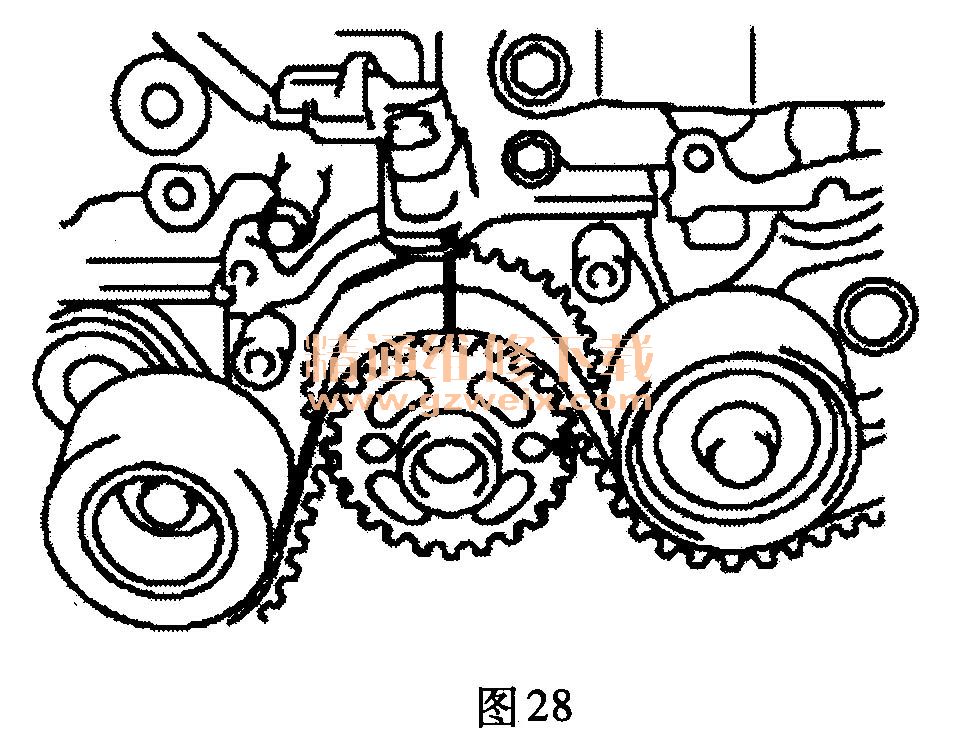

    2)使用白色油漆，在相关曲轴链轮和凸轮轴链轮中的正时带上做定位或箭头标记，如图28～图30所示。

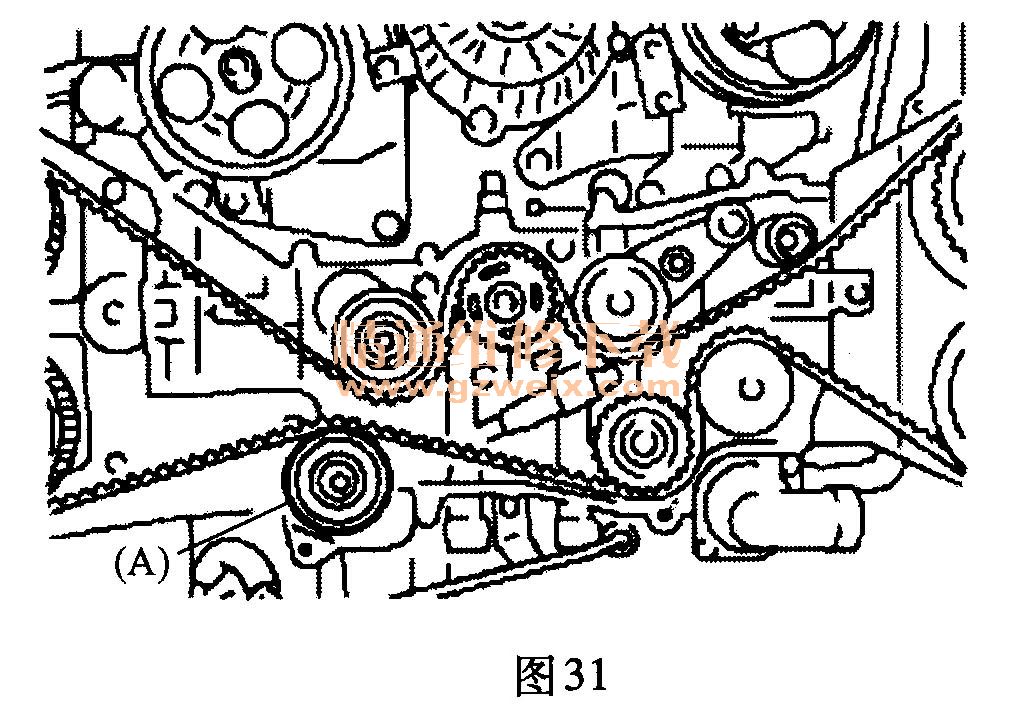

    (5)拆下传动带隋轮A，如图31所示。

    (6)拆下正时带。
    (7)拆下传动带惰轮A和B，如图32所示。

    (8)拆下传动带2号惰轮，如图33所示。

    (9)拆下自动传动带张紧度调节器总成，如图34所示。
