一辆行驶里程约8500km、配置2.0NA CVT发动机的2016年斯巴鲁森林人。客户反映 ：该车辆在打开点火开关后，后雾灯会发出微弱光，如图1所示。

    故障诊断：技师首先确认故障现象，点火钥匙打开后，没有开启开后雾灯，但后雾灯却一直微亮。
    确认故障存在后，技师初步判断可能是后雾灯线路故障、后雾灯继电器故障、开关故障或车身模块故障。
    打开后雾灯，后雾灯能正常亮起，且无异常，关闭后微亮。首先查阅后雾灯电路图（如图2所示），分析后再做检测。

    万用表测量后雾灯处6号脚和4号脚，有10.54V的低电压，6号脚对地电压为10.54V，不正常，存在短路；4号脚对地电阻为0.3Ω，正常。
    查阅电路图找到后雾灯继电器，发现后雾灯是由灯光开关和车身模块控制，FB1保险丝是直接供电，中间经过B99连接器及R79拖车接头，再到后雾灯。考虑到既然开关能正常控制后雾灯点亮和关闭，那就说明供电和控制线路没有问题，故障疑点应该是继电器28号脚到后雾灯6号脚这一段的线路之间存在和其他电路的短路。
    为了证实这个猜想，技师关闭钥匙取下后雾灯继电器，果然发现后雾灯依然微亮。接着测量继电器28号脚对地电压为8.73V不正常，正常情况下继电器取下，此处电压应该为0。再检查拖车插头R79处6号脚，也存在10V左右的低电压。

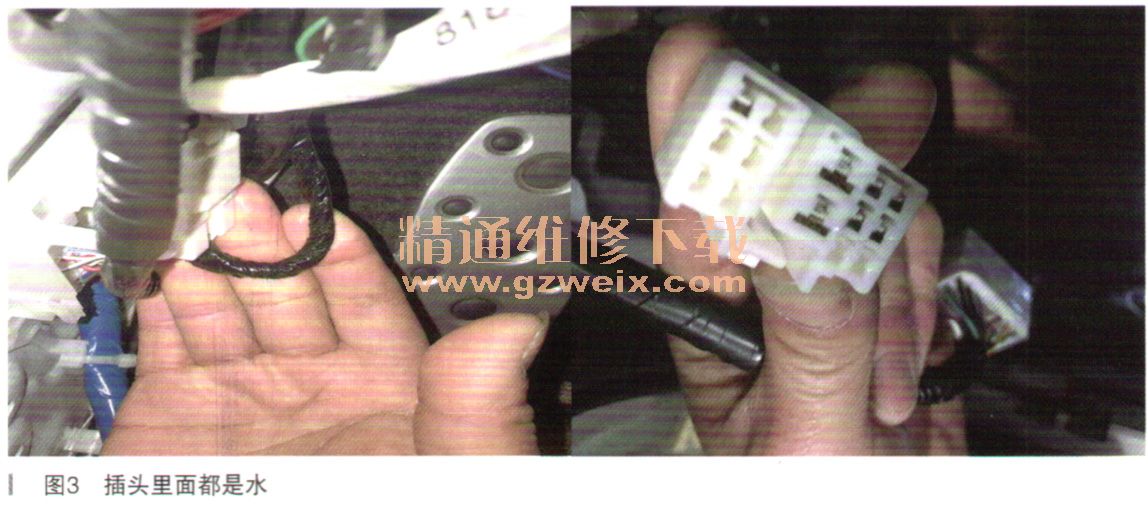

    显然疑点集中在B99连接器了，把B99连接器断开查看插头时发现里面居然全是水，如图3所示。

    至此，故障原因总算找到了，清理干净水迹后插上连接器，故障排除。随后的检查也没发现此车有漏水现象，经询问车主，水可能是不久前车辆贴膜的时候不小心流进去的。
    故障总结：通过这次故障排除，我们总结出在维修此类故障时整理思路很重要。如果能在维修时结合电路图分析，有针对性地去测试相关的数据，解决故障还是很轻松的。

相关资料：2014年斯巴鲁森林人原厂维修手册
