（一）拆卸方法
    （1）断开发动机蓄电池负极电缆接头。
    （2）举升车辆，使车辆的两个前轮离地。
    （3）拆下发动机装饰罩。
    （4）断开发动机正时盖上的供油软管并将其移到旁边，不影响发动机正时皮带的拆装。
    （5）拆下发动机附件传动皮带。
    （6）将发动机固定在发动机专用吊架上，使用车间内举升设备将其举起并固定住。
    （7）拆下螺栓，如图1中1所示。

    （8）将冷却液储存器移到一边。
    （9）拆卸
    ①2个螺栓（如图1中2所示）（发动机悬置固定支架）。
    ②发动机正时盖罩，如图1中3所示。

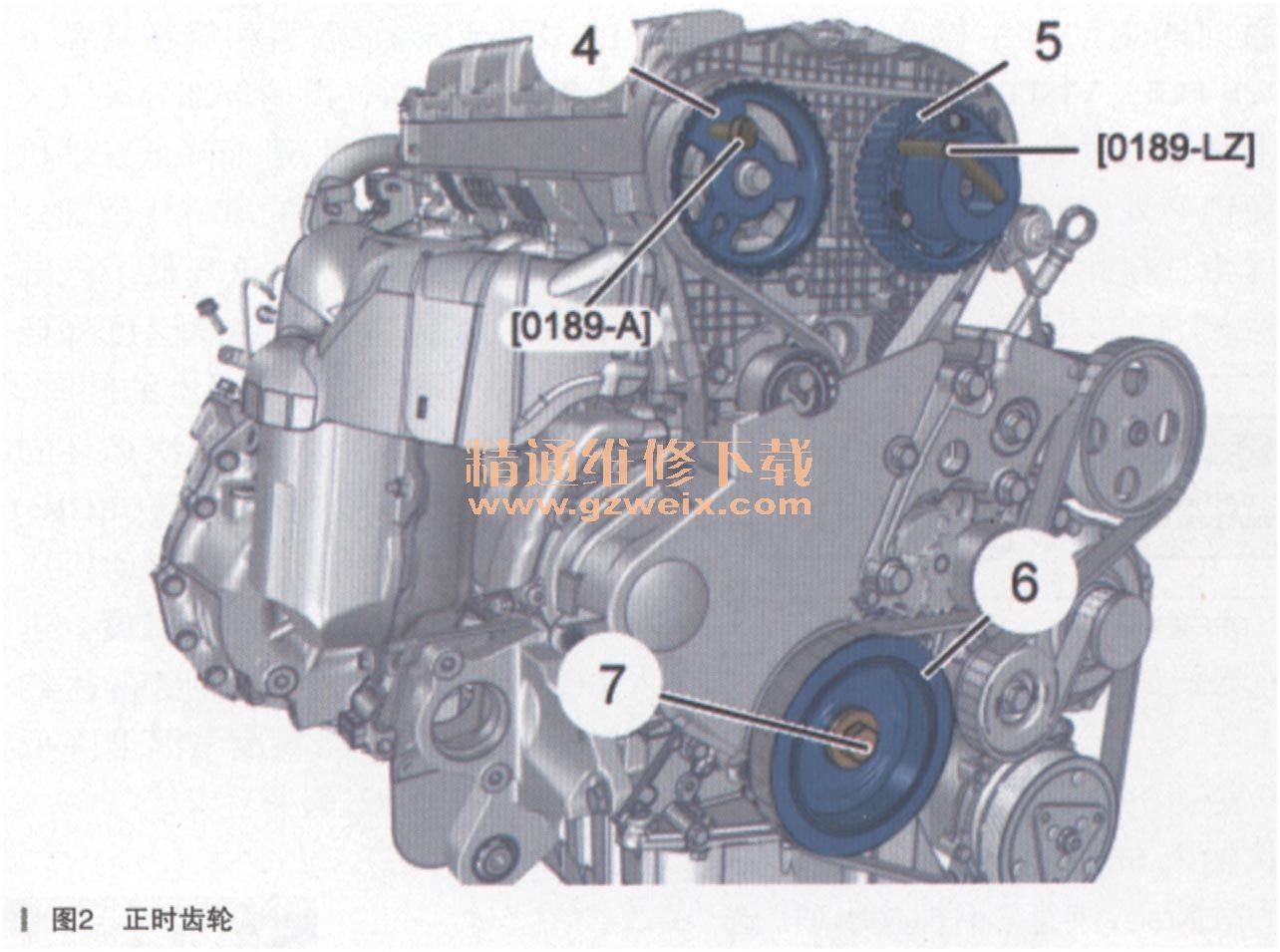

    （10）第一种结构：使用曲轴正时齿轮（如图2中6所示）的螺栓（如图2中7所示）旋转发动机，直到发动机转到要求的定位位置。

    （11）固定
    ①使用工具固定住排气凸轮轴正时皮带轮，如图2中4所示。
    ②使用专用工具固定住进气凸轮轴正时皮带轮，如图2中5所示。
    （12）第二种结构：通过转动曲轴正时齿轮（如图3中10所示）的螺栓（如图3中11所示）旋转发动机，直到发动机转到定位位置。

    固定：
    ①排气凸轮轴正时皮带轮（如图3中8所示），使用工具0189-A。
    ②进气凸轮轴正时皮带轮（如图3中9所示），使用工具0194-A。
    （13）图4中A自动变速器的销连接。
    （14）通过旋转曲轴皮带轮的螺栓转动发动机，直到螺栓进入设定位置处。
    （15）将曲轴用固定杆固定，使用工具0189-R，如图4所示。注意事项：切勿在没有固定曲轴和凸轮轴的情况下拆下曲轴皮带轮。

（16）拆卸
    ①曲轴皮带轮螺栓（根据发动机的规格）。
    ②曲轴皮带轮（根据发动机的规格）。
    （17）拆卸
    ①4个螺栓，如图5中12所示。
    ②发动机下正时罩盖，如图5中13所示。
    （18）拧松张紧轮（如图5中16所示）螺栓（如图5中15所示）。
    （19）顺时针方向旋转发动机张紧轮，如图5中15所示。

    （20）拆下发动机正时皮带，如图5中14所示。
