（二）安装方法
    (1)将曲轴齿轮上的正时标记对准后正时带罩底部的缺口，如图9所示。
    (2)对准进气凸轮轴正时齿轮上的正时标记，如图10所示。
    (3）安装正时带，如图11所示。

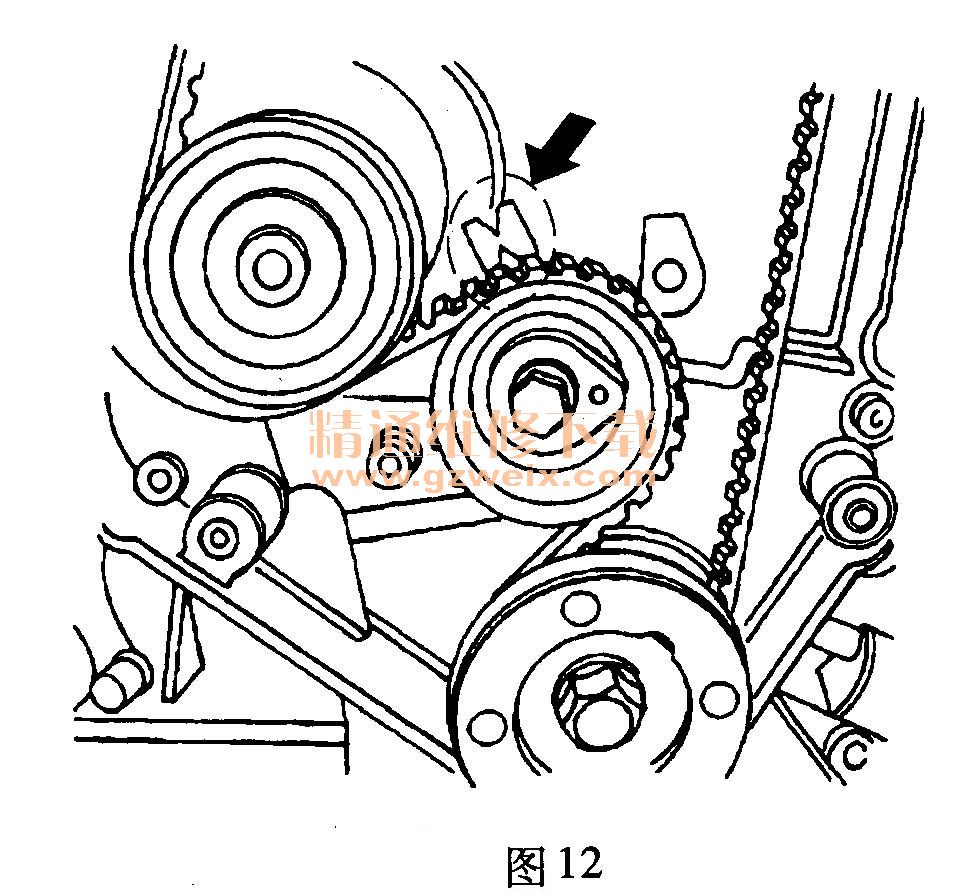

    (4)顺时针拧六角轴头，张紧正时带，使指针对准缺口，如图12所示。

    (5)安装自动张紧器螺栓，用25N·m的力矩拧紧。
    (6)用曲轴带轮螺栓顺时针转动曲轴两圈。
    (7)安装前正时带罩。
    (8)安装前正时带罩螺栓。
    (9)安装右发动机支座托架。
    (10)安装曲轴带轮。
    (11)安装曲轴带轮螺栓，将曲轴带轮螺栓拧紧至20N·m。
    (12)安装辅助传动带。
    (13)安装右前轮防溅罩。
    (14)安装右前轮。
    (15)安装空气滤清器壳体。
    (16)安装空气滤清器壳体螺栓。
    (17)将空气滤清器出口软管连接到节气门体上。
    (18)将通气管连接到凸轮轴罩上。
    (19)连接进气温度传感器连接器。
    (20)连接蓄电池负极电缆。
