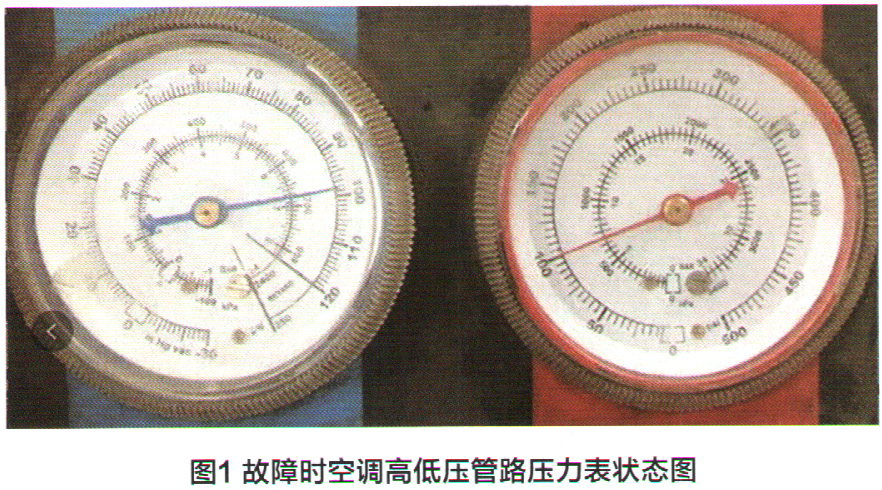

故障诊断：接车后确认故障现象，当启动空调时起初制冷正常，大约运转5min后，出风口开始出自然风。用手抚摸低压管，感觉温度和发动机舱温度相似。连接加氟机，查看此时的管路压力如图1所示。

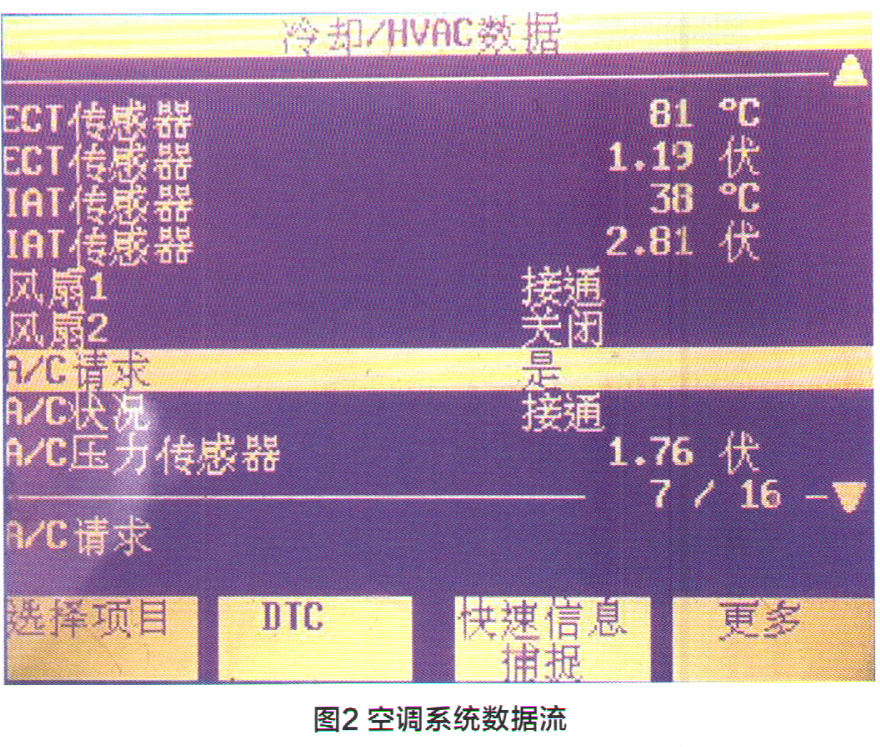

    正常情况下低压侧压力应在150-250kPa左右、高压侧压力应在1 2001 700kPa左右，随着环境温度的上升系统压力也会上升，系统压力和环境温度成正比。从图1中分析空调高、低压管路压力都在700kPa左右，此时反映的是空调的静态压力，制冷剂没有在制冷系统中循环，所以高压侧和低压侧不存在压力差，压力基本一致，这说明压缩机没有起作用。就在此时，压缩机处传来“嗒、嗒、嗒”的响声，观察压缩机电磁离合器频繁的吸合、断开。为什么压缩机电磁离合器会频繁的工作，到底是发动机电脑ECM让他这样工作的，还是有其他的原因呢？为了进一步确认故障点，连接诊断仪查看数据流（图2）。

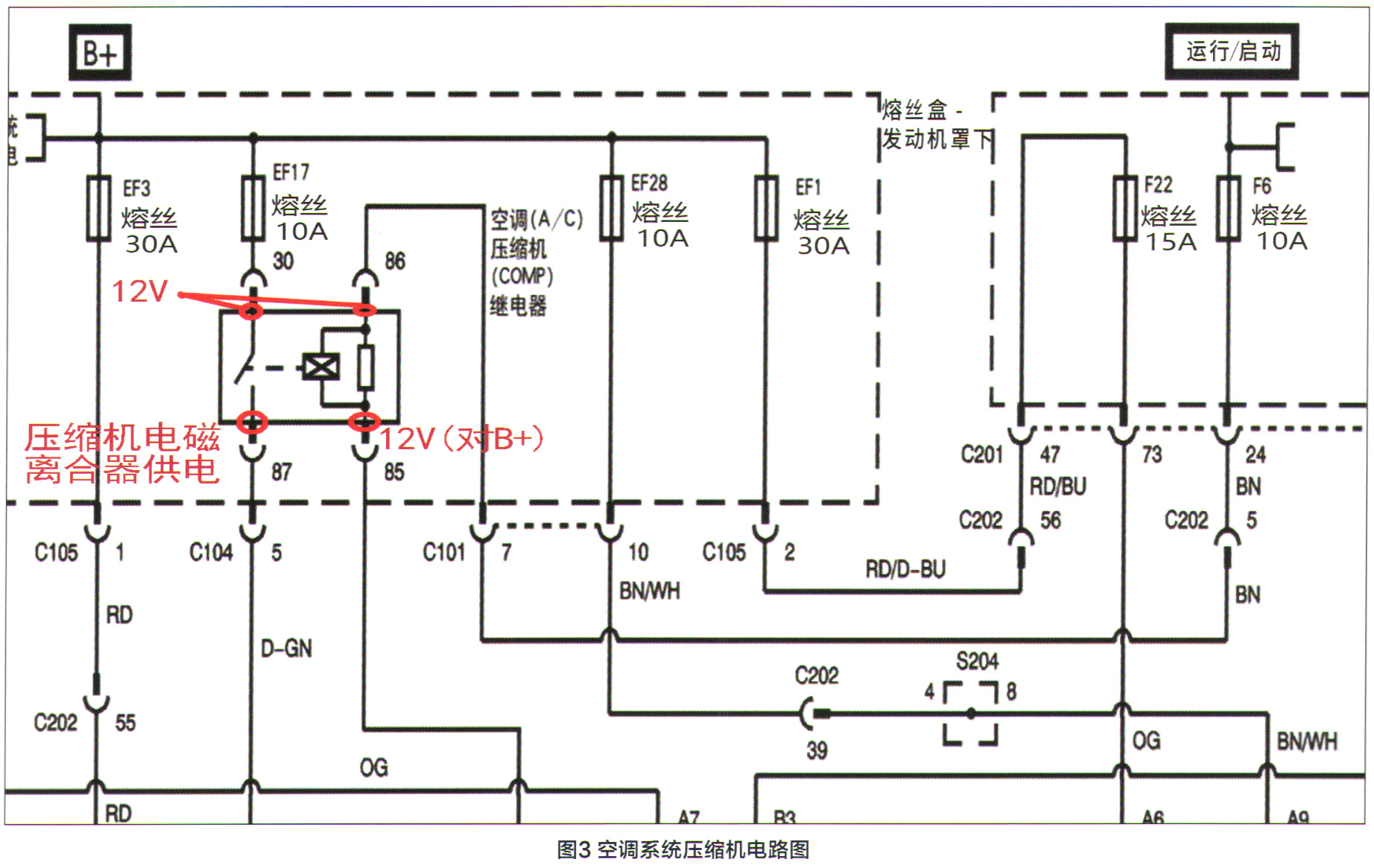

    根据图2的数据流分析得知，"A/C请求”显示“是”说明发动机电脑ECM接到了空调启用开关的指令，驾驶员需要开启空调的需求已经传递到了发动机电脑ECM，数据流“A/C状况”一直显示“接通”，没有跳变。这说明空调压缩机满足启动的条件（如：系统管路压力、冷却液温度、发动机负荷等数据达标），发动机电脑ECM已经控制压缩机电磁离合器电路一直处于结合状态，没有发出断开的指令，正常情况下压缩机应该工作。考虑到此前故障车曾更换过压缩机总成，为了进一步的排除故障，本着先外后内、先易后难的诊断原则，决定先对空调系统压缩机控制电路（图3）进行测量。

    由于空调压缩机电磁离合器的插头不易拆卸，我们决定先测量压缩机控制继电器。首先断开空调压缩机继电器，根据图3所示的电路图，测量继电器对应的熔丝盒底座30号针脚的电压为12V，且能够点亮试灯；测量86号针脚的电压为12V，且能够点亮试灯；在开启空调的情况下测量85号针脚对蓄电池正极的电压为12V，且能够点亮试灯；测量87号针脚和蓄电池负极之间的电阻为15Ω，说明电磁离合器线圈的线路正常。关闭点火开关，用专用的跨接线跨接熔丝盒继电器底座的30和87号针脚，启动发动机并开启空调，压缩机电磁离合器能够正常工作，空调系统的制冷功能恢复，由此证明机械部分和控制系统的线束没有问题。下一步准备对压缩机继电器进行测量。
