（三）安装方法

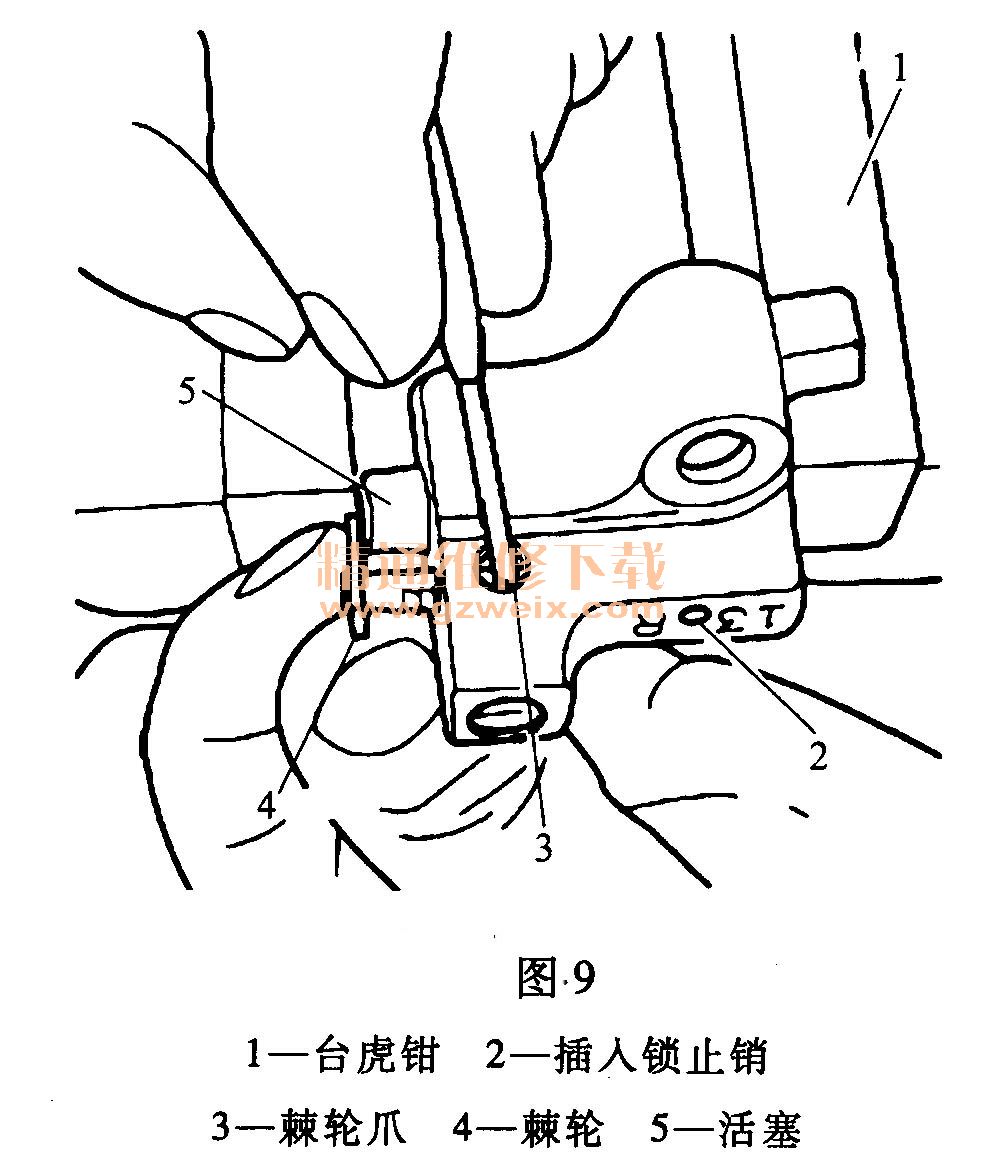

    (1)如图9所示，利用台虎钳轻轻地压副链张紧器活塞，直至活塞止杆与张紧器体平齐。利用销子或合适的工具，通过张紧器一侧的检修口向后拔棘轮爪松开棘轮爪，将棘轮爪机构从张紧器体推离约2mm。将锁销安装在张紧器前面的孔内，缓慢地打开台虎钳，将活塞弹簧力转移到锁销。

    (2)将主链条张紧器定位于机油泵上，并在张紧器支架下部的两个孔中插入螺栓，将螺栓拧紧至28N·m。
    (3)安装右部链条张紧器支架。在螺栓上使用锁止密封剂，将螺栓拧紧至28N·m。
    (4)安装左侧链条导向装置，将螺栓拧紧至28N·m。
    (5)安装左侧张紧器臂。在螺栓上使用锁止密封剂，将螺栓拧紧至28N·m。
    (6)安装右侧链条导向装置，将螺栓拧紧至28N·m。

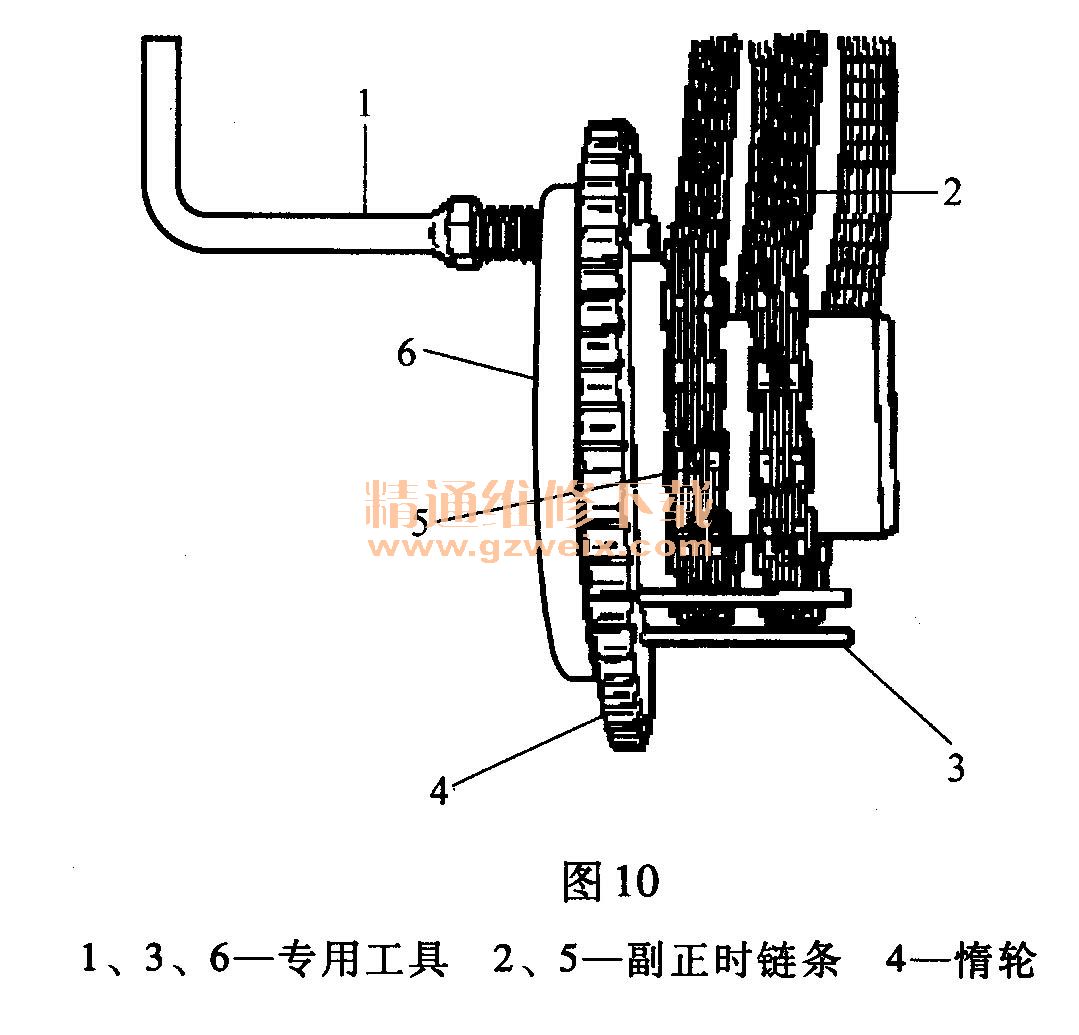

    (7)如图10所示，将两根副正时链条2, 5安装到惰轮链轮上。对齐副正时链条上的两个电镀链节，并且通过惰轮4上的两个较低开口可观察得到这两个链环（4点钟和8点钟位置）。一旦副正时链条安装好，使用专用工具8429（包括1,3,6）固定住链条进行安装。

    (8)将主链条双电镀链节与惰轮上12点钟位置的正时标记对齐。将主链条的单电镀链节与曲轴链轮上6点钟位置的正时标记对齐。
    (9)用清洁的发动机机油润滑惰轮轴和轴衬。

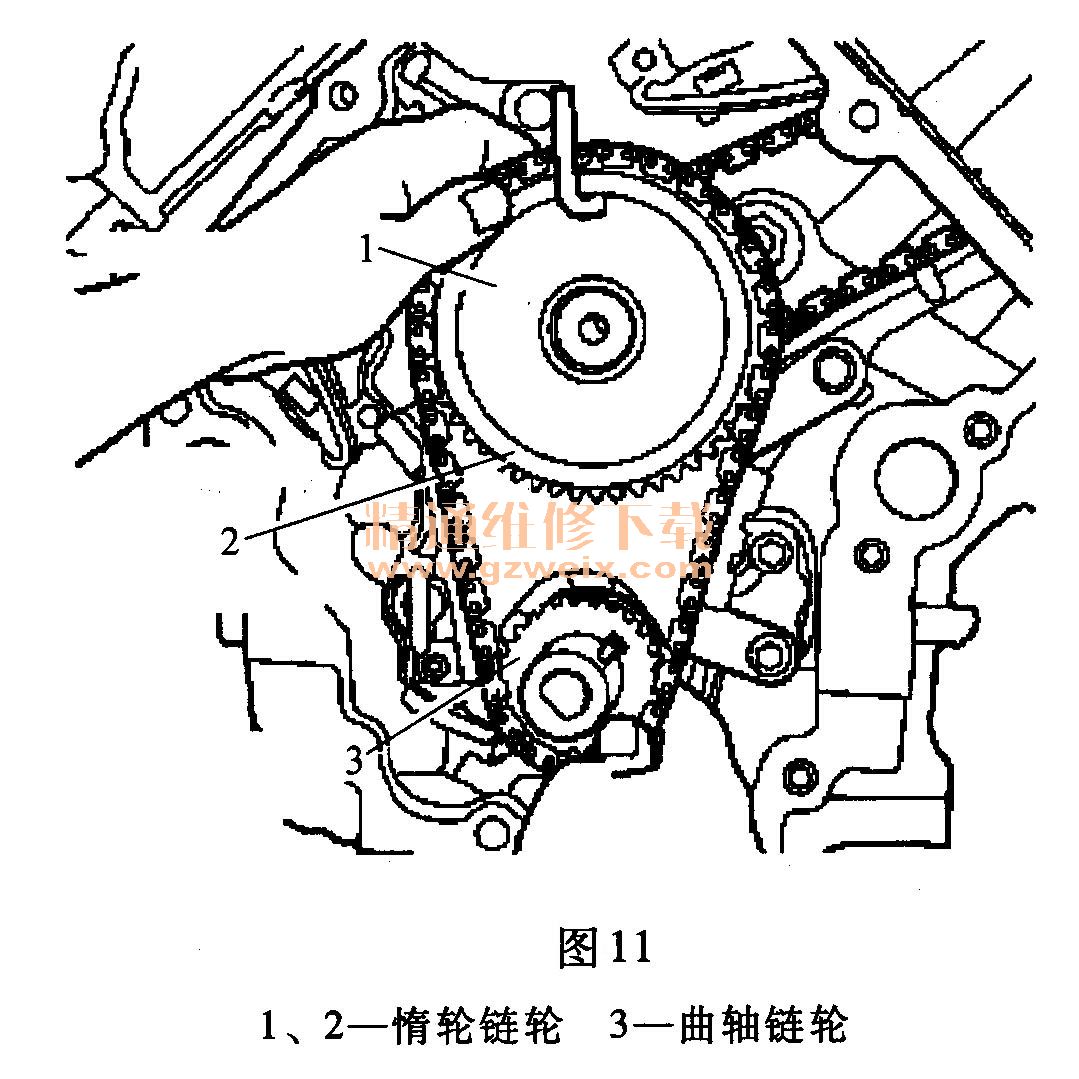

    (10)如图11所示，将所有链条、曲轴链轮3和惰轮链轮（1, 2）安装为一个组件。引导两条副链通过机体和缸盖开口后，用弹性带或类似替代物固定链条，这样可以保持链条张紧度，便于安装。

    (11)将左凸轮轴链轮上的“L”点与链条上的电镀链节对齐。
    (12)将右凸轮轴链轮“R”点与链条上的电镀链节对齐。
    (13)取下专用工具8429，然而将两个链轮装到凸轮轴上。擦掉螺栓上多余的油，然后安装链轮螺栓，但此时不要拧紧。
    (14)确认所有电镀链环已与所有链轮上的标记对齐，并且凸轮轴链轮上的“V8”标记处于12点钟的位置。
    (15)安装两个副链张紧器。将螺栓拧紧至28N·m。
    (16)安装惰轮链轮螺栓之前，用机油润滑垫圈，将惰轮链轮组件的固定螺栓拧紧至34N·m。
    (17)从张紧器上拆下所有锁销。
    (18)将左右凸轮轴链轮拧紧至122 N·m。
    (19)使发动机完整转动两圈。确认正时标记处于以下位置：
    1)主链惰轮链轮点在12点钟位置。
    2)主链曲轴链轮点在6点钟位置。
    3)副凸轮轴链轮“V8”标记在12点钟位置。
