（一）正时皮带的拆卸
    正时皮带的拆卸步骤与方法如下。
    1．断开蓄电池负极电缆。
    2．断开进气温度（IAT）传感器连接器。

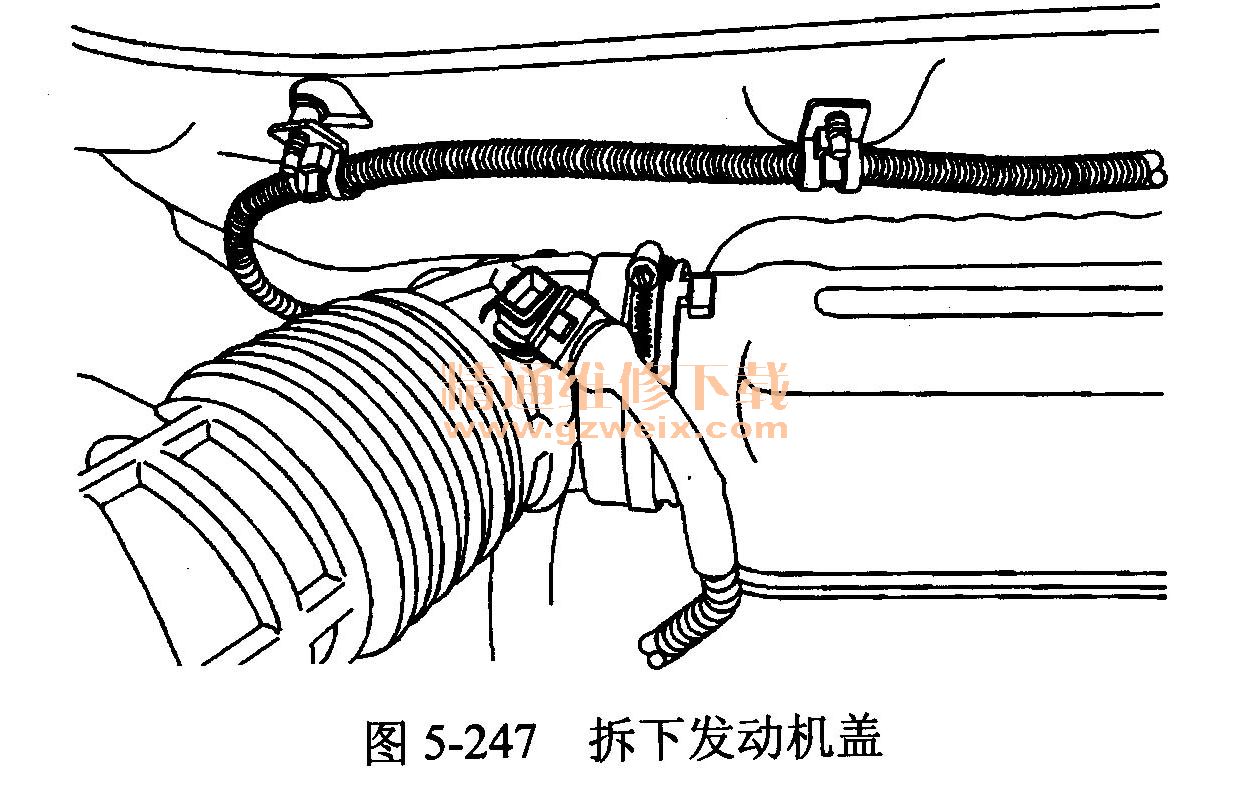

    3．拆下发动机盖，如图5-247所示。

    4．将通气软管和曲轴箱强制通风软管从汽缸盖罩上断开。
    5．拆下空气滤清器总成，如图5-248所示。

    6．拆下右前轮。
    7．拆下右前轮位置的发动机前罩。
    8．拆下附件传动皮带。

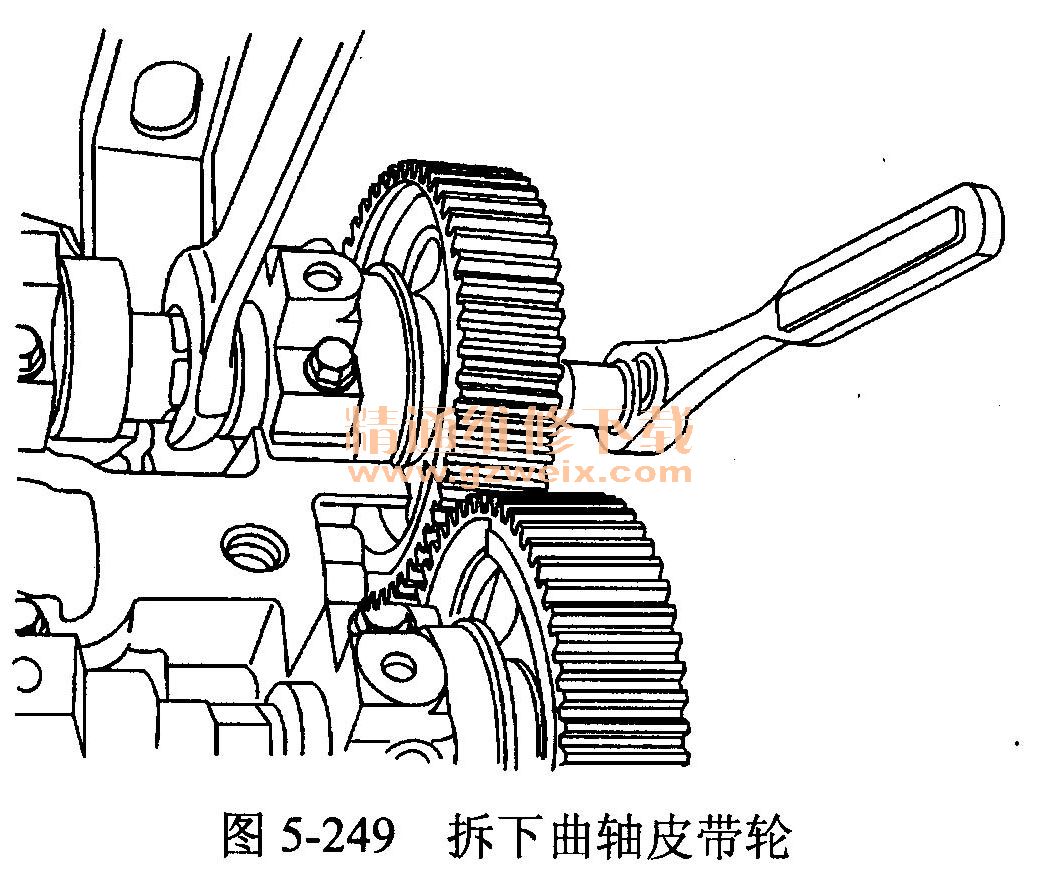

    9．拆下曲轴皮带轮，如图5-249所示。

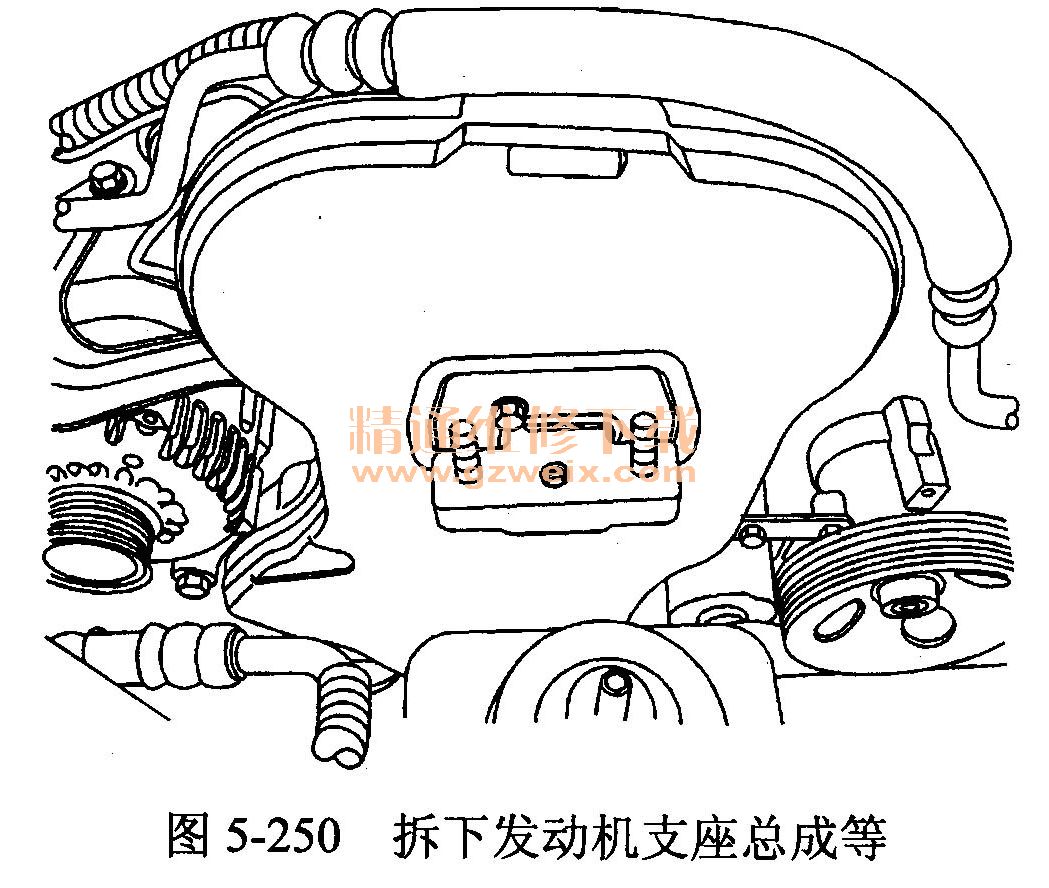

    10．拆下发动机支座总成等，如图5-250所示。

    11．拆下前正时皮带罩。
    12．用曲轴齿轮螺栓顺时针转动曲轴，直到曲轴齿轮上的正时标记对准正时皮带罩底部的缺口，如图5-251所示。

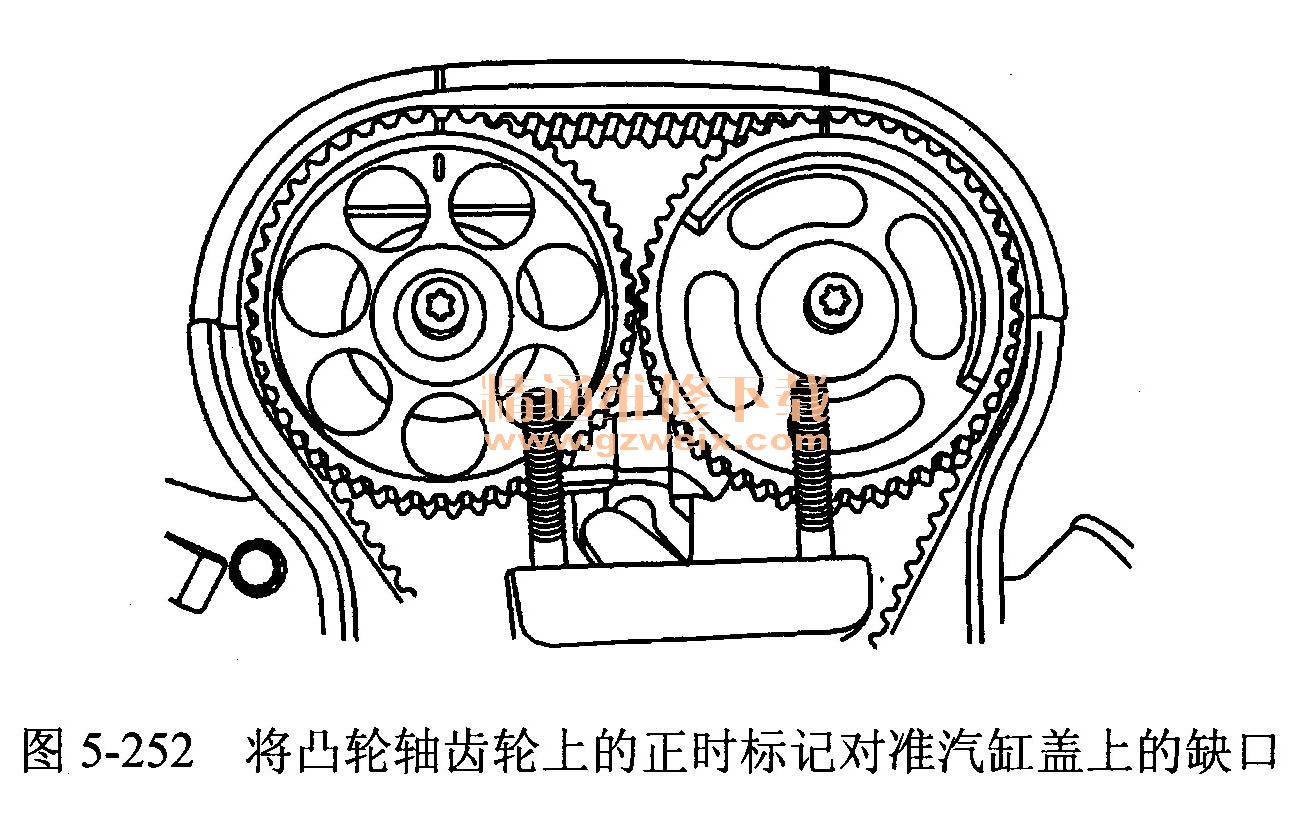

    13．将凸轮轴齿轮上的正时标记对准汽缸盖罩上的缺口，如图5-252所示。

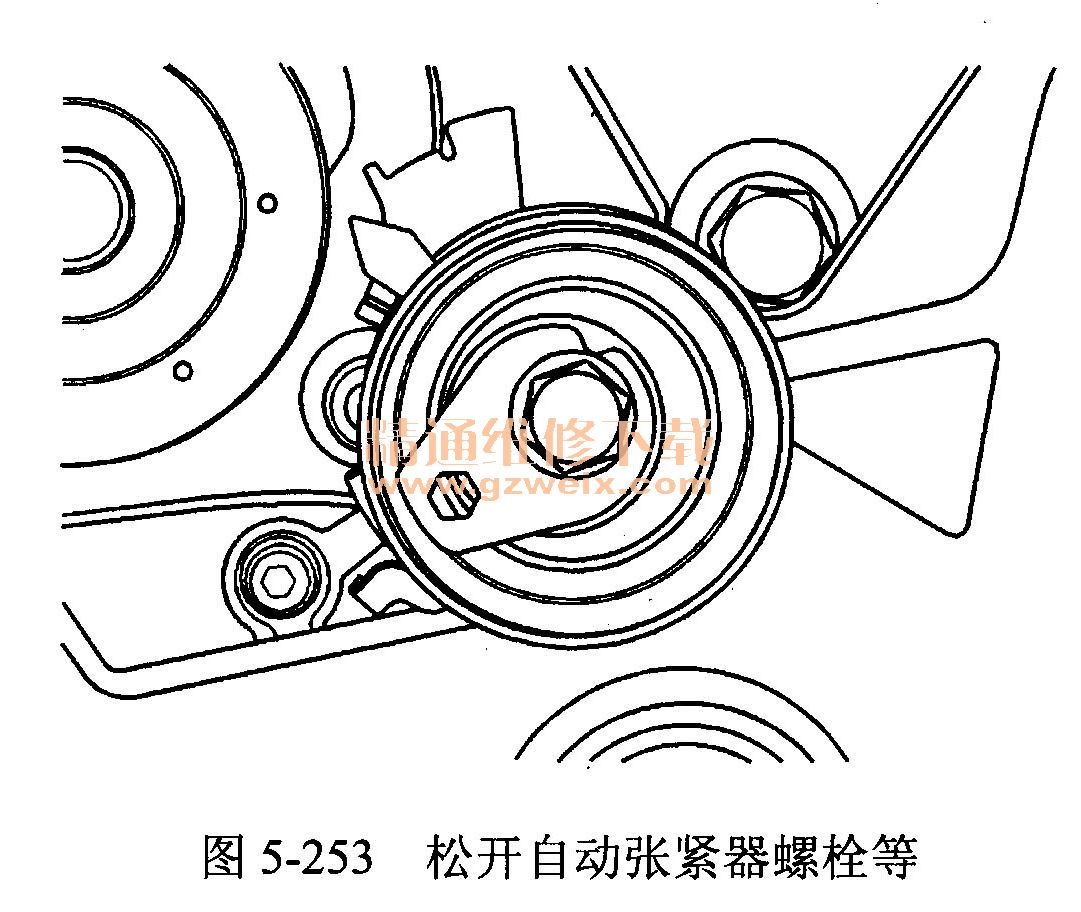

    14．松开自动张紧器螺栓。转动六角形轴头，卸去皮带张紧力，如图5-253所示。

    15．拆下正时皮带。
