LXV (1.6 L)型发动机与LDE (1.6 L)型和2HO (1.8 L)型发动机的正时调整方法基本相同。现以LXV (1.6 L)型发动机的正时调整为例加以说明。
(一)正时皮带的更换
正时皮带的拆卸步骤和方法如下。
1.打开发动机舱盖。
2.拆下空气滤清器壳体。
3.拆下正时皮带前上盖。
4.完全举升车辆。参见“提升和举升车辆”。
5.拆下前舱防溅罩。
6.拆下传动皮带张紧器,
7.拆下正时皮带前下盖。
8.将发动机设置到“上止点”。
9.在发动机旋转至“燃烧行程的汽缸1上止点”在1的方向设置曲轴平衡器,如图5-228所示。

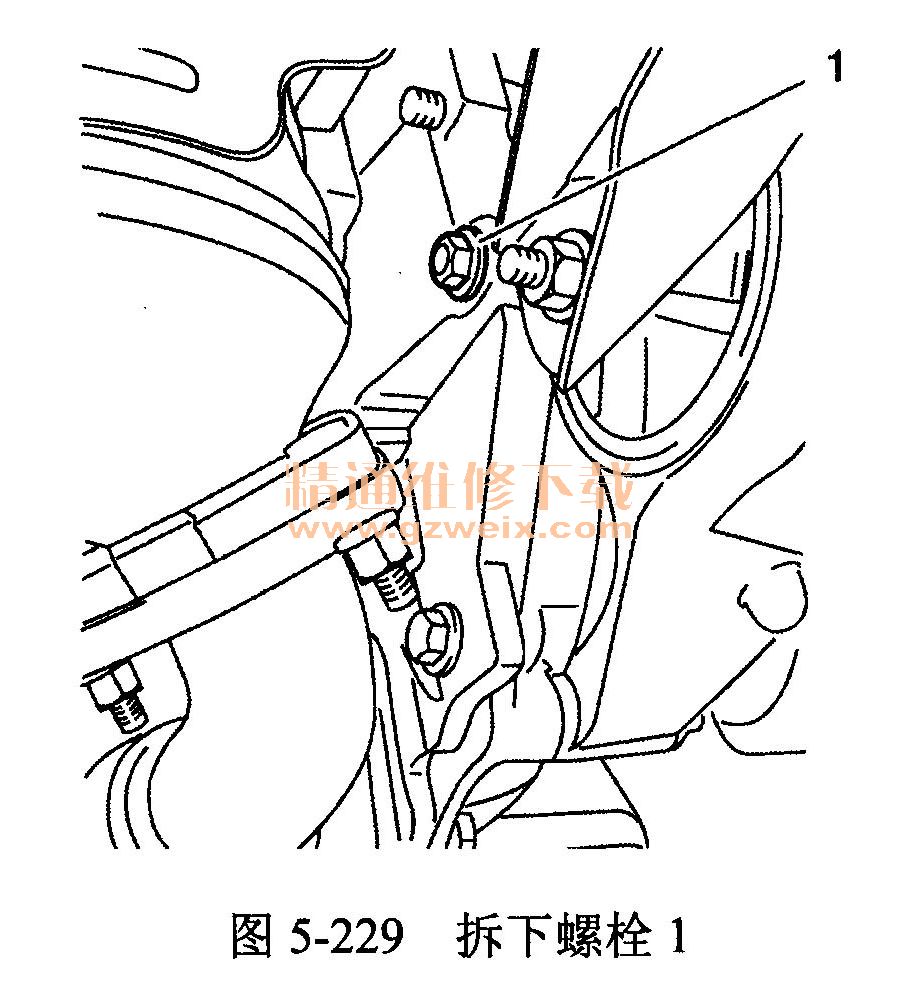

10.拆下螺栓1,如图5-229所示。

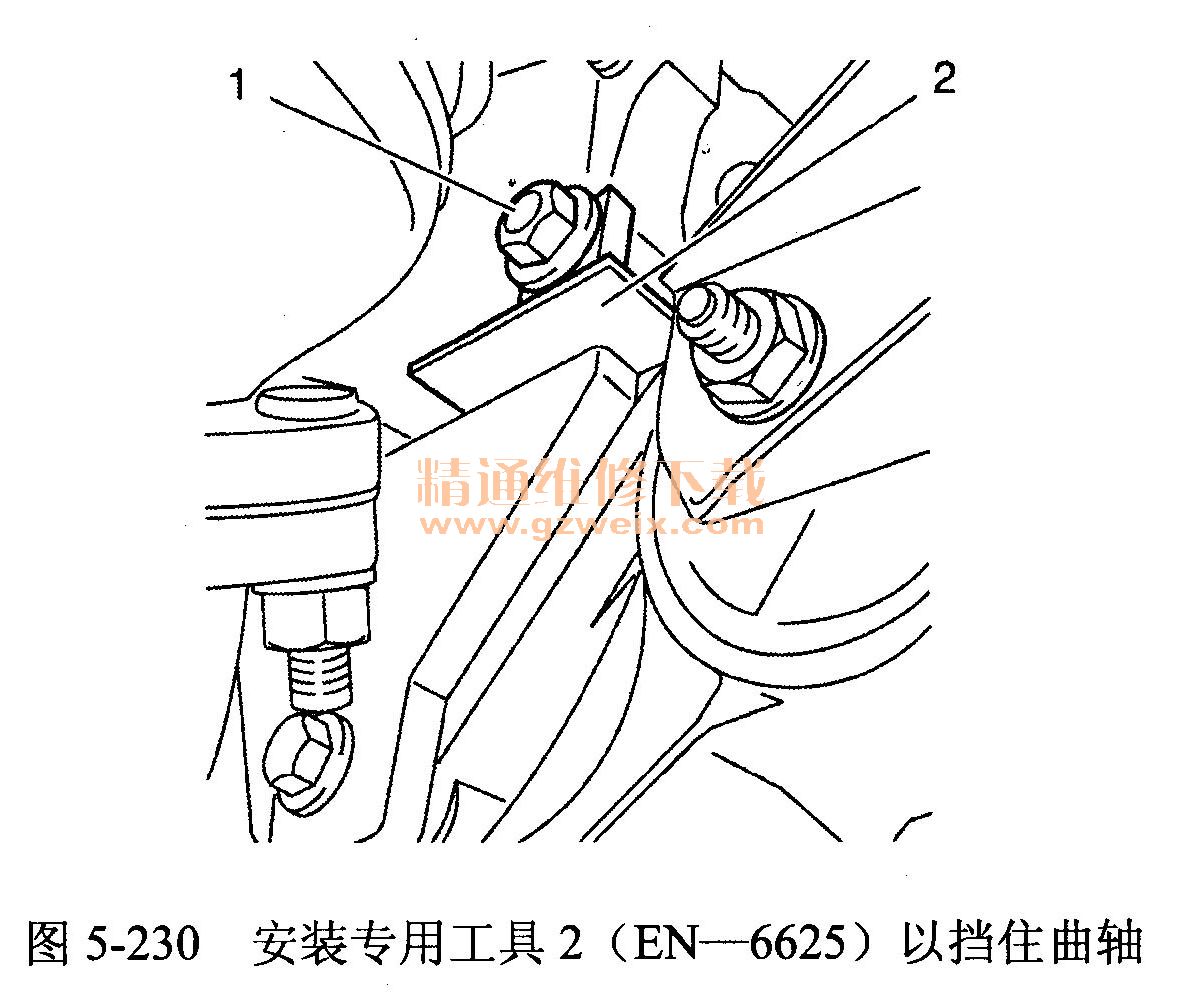

11.安装专用工具2 (EN-6625)以挡住曲轴,如图5-230所示。
12.完全降下车辆。

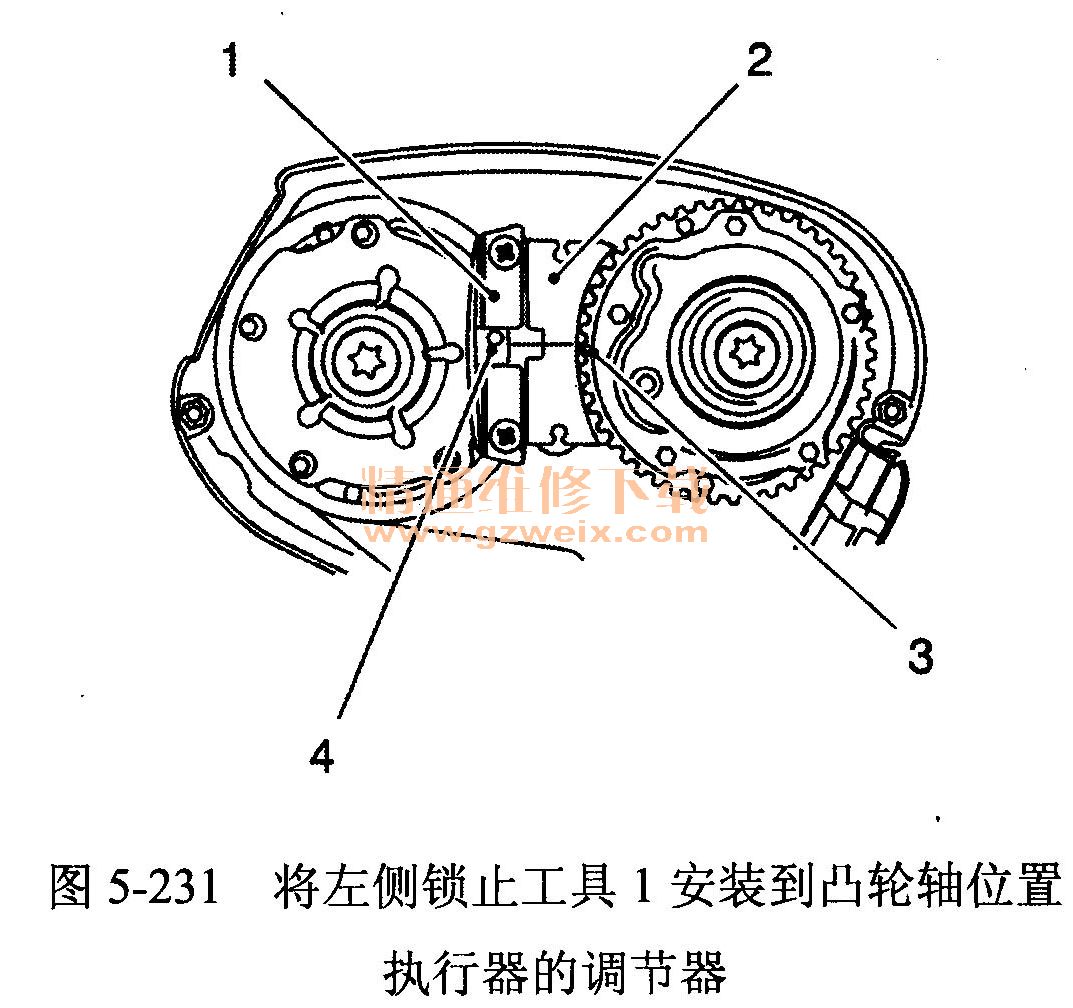

13.图5-231所示为将左侧专用工具1安装到凸轮轴位置执行器调节器。
注意:进气凸轮轴调节器上的点形标记4和EN-6340左侧的凹槽在此过程中不对应,但是必须与图5-231所示的情况接近。
将专用工具EN-6340左侧锁止工具1安装到凸轮轴位置执行器的调节器。
注意:排气凸轮轴调节器上的点形标记3必须与EN-6340右侧的凹槽相对应。
将专用工具EN-6340右侧锁止工具2安装到凸轮轴位置执行器的调节器。
13.拆下专用工具EN-6340。
14.完全举升车辆。
15.松开正时皮带张紧器螺栓。
16.使用Allen钥匙1,沿箭头所指方向向正时皮带张紧器2施加张紧力。

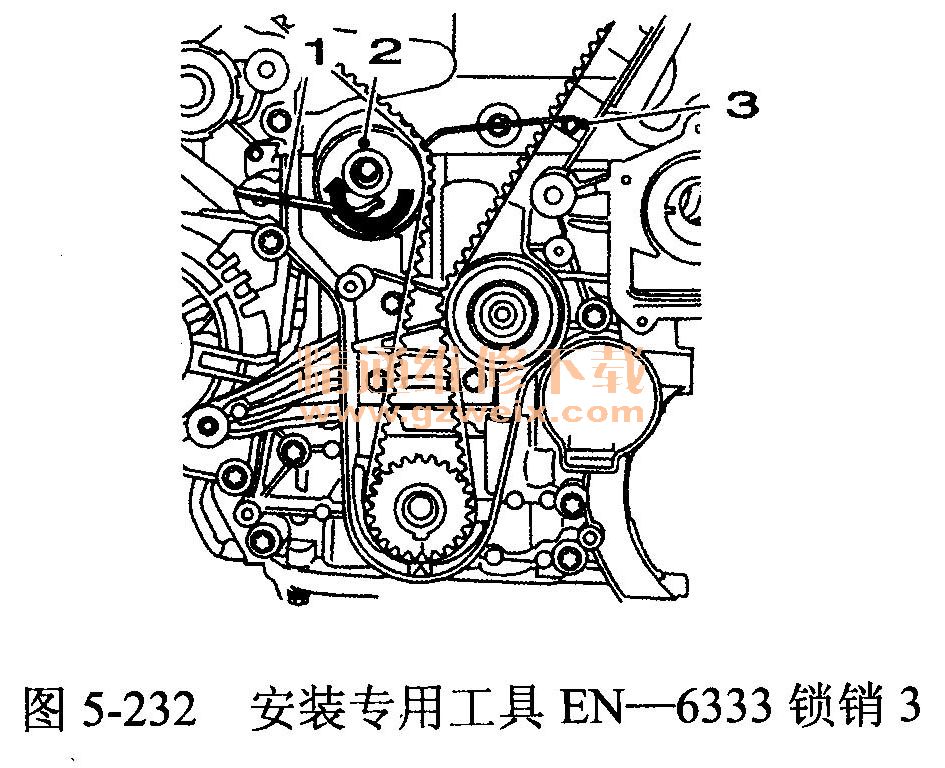

17.安装专用工具EN-6333锁销3,如图5-232所示。
18.完全降下车辆。.
注意:记录皮带的方向。
19.拆下正时皮带。
正时皮带的安装步骤与方法如下。
注意:如果已经使用牙轮皮带,则观察旋转方向。
1.将正时皮带1安装到闭合装配土具2,如图5-233所示。
2.用总成工具引导正时皮带穿过发动机支座托架。
3.拆下总成工具。
注意:仅允许使用新正时皮带提供的装配工具,将正时皮带穿过发动机支座托架,否则可能在此阶段由于扭结而损坏牙轮皮带。
4.安装正时皮带。
5.引导正时皮带穿过张紧器并将其放置到曲轴链轮上。
6.将正时皮带放置到排气和进气凸轮轴位置执行器调节器上。
7.完全举升车辆。

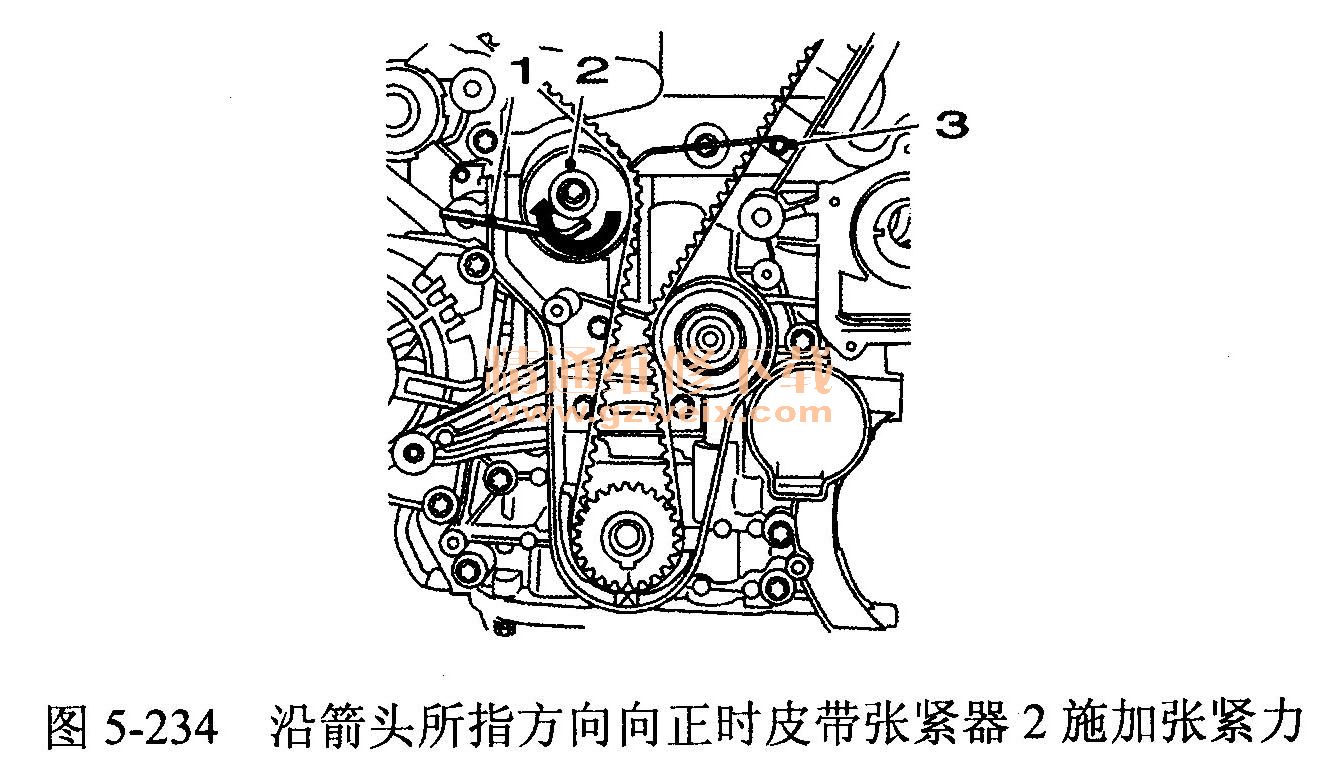

8.使用Allen钥匙1,沿箭头所指方向向正时皮带张紧器2施加张紧力,如图5-234所示。
9.拆下专用工具EN-6333锁销3。
注意:正时皮带张紧器自动移至正确位置。
10.释放正时皮带张紧器的张紧力。
11.将正时皮带张紧器螺栓紧固至力矩为20 N .m。
12.拆下螺栓1,如图5-235所示。
