（二）正时皮带的安装
1．将曲轴齿轮上的正时标记对准正时皮带罩底部的缺口。
2．对准凸轮轴齿轮上的正时标记。
3．安装正时皮带，如图5-277所示。

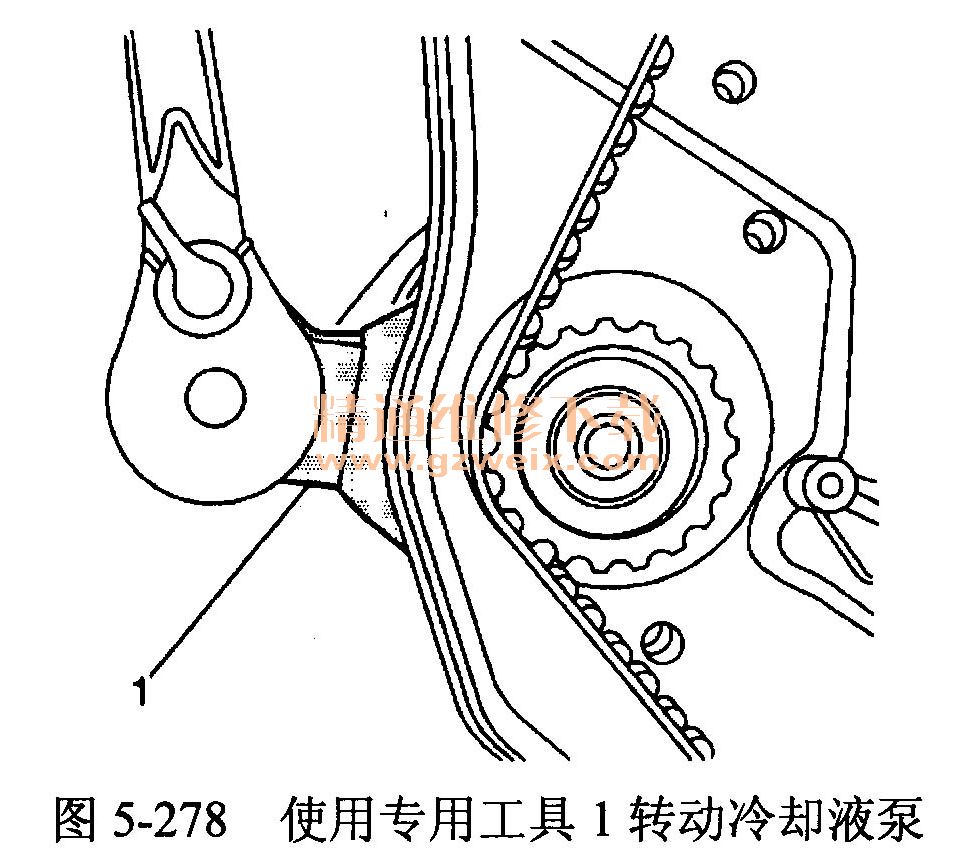

4．使用专用工具1 （J-42492-A）顺时针转动冷却液泵，如图5-278所示。

5．顺时针转动冷却液泵，直到正时皮带自动张紧器调节臂上的指针对准正时皮带自动张紧器托架上的缺口，如图5-279所示。

6．紧固冷却液泵固定螺栓。
7．用曲轴皮带轮螺栓顺时针转动曲轴两整圈。

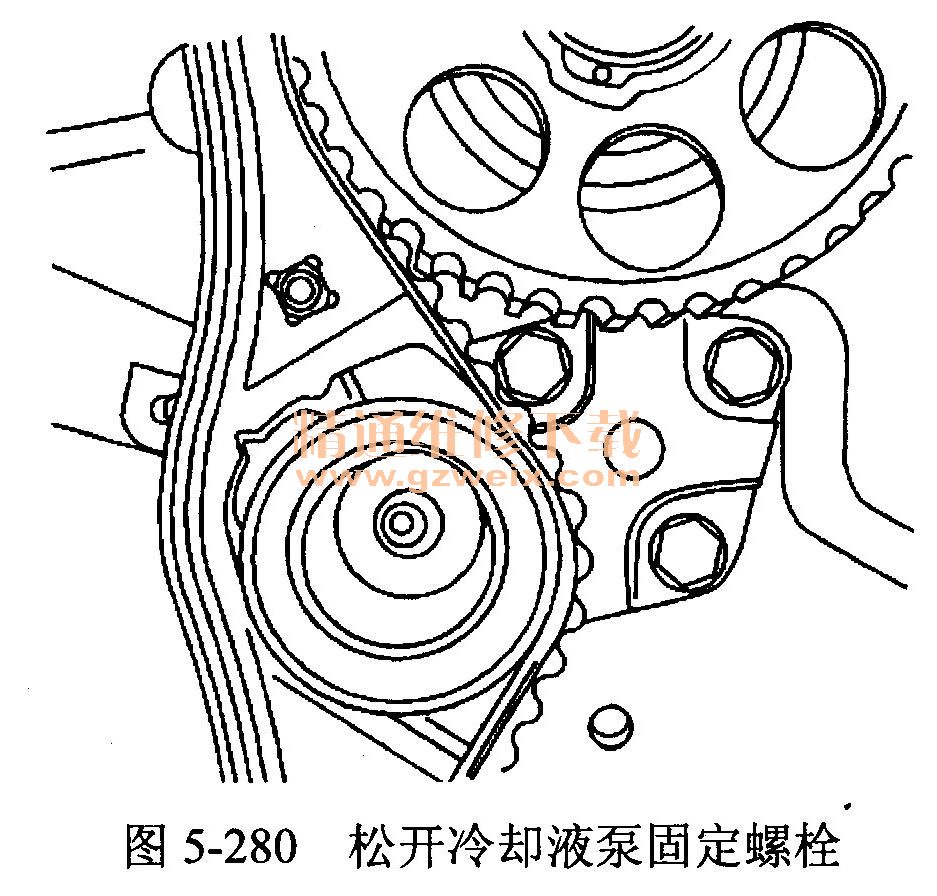

8．松开冷却液泵固定螺栓，如图5-280所示。

9．转动冷却液泵，直到正时皮带自动张紧器调节臂上的指针对准正时皮带自动张紧器托架上的指针。

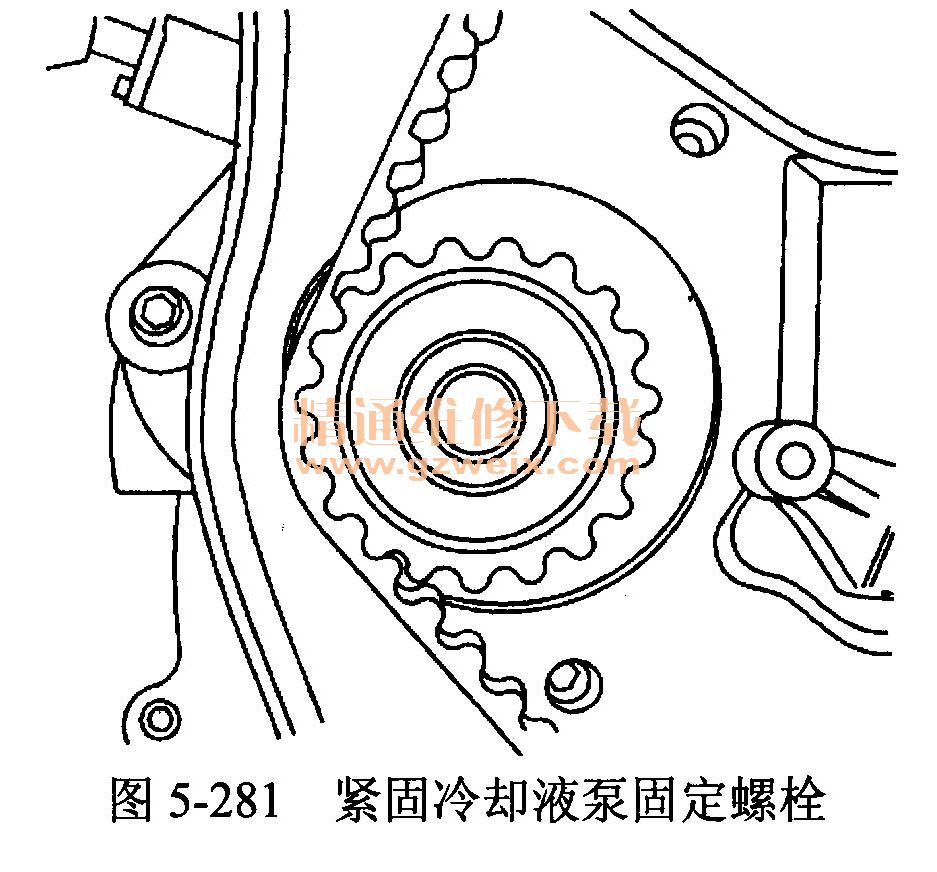

10．紧固冷却液泵固定螺栓。紧固冷却液泵固定螺栓如图5-281所示。

11．拆卸曲轴皮带轮螺栓。
12．安装前上、前下正时皮带罩。
13．安装前上、前下正时皮带罩螺栓。
14．安装曲轴皮带轮。
15．安装曲轴皮带轮螺栓。
16．安装曲轴皮带轮的传动皮带。
17．安装右前轮防溅罩。
18．安装右前轮。
19．安装空气滤清器外壳。
20．安装空气滤清器外壳螺栓。
21．将进气管连接至节气门体。
22．将排气管连接至节气门体。
23．连接进气温度传感器连接器。
24．连接蓄电池负极电缆。
