(二)正时链条和链轮的安装
正时链条和链轮的安装步骤和方法如下。

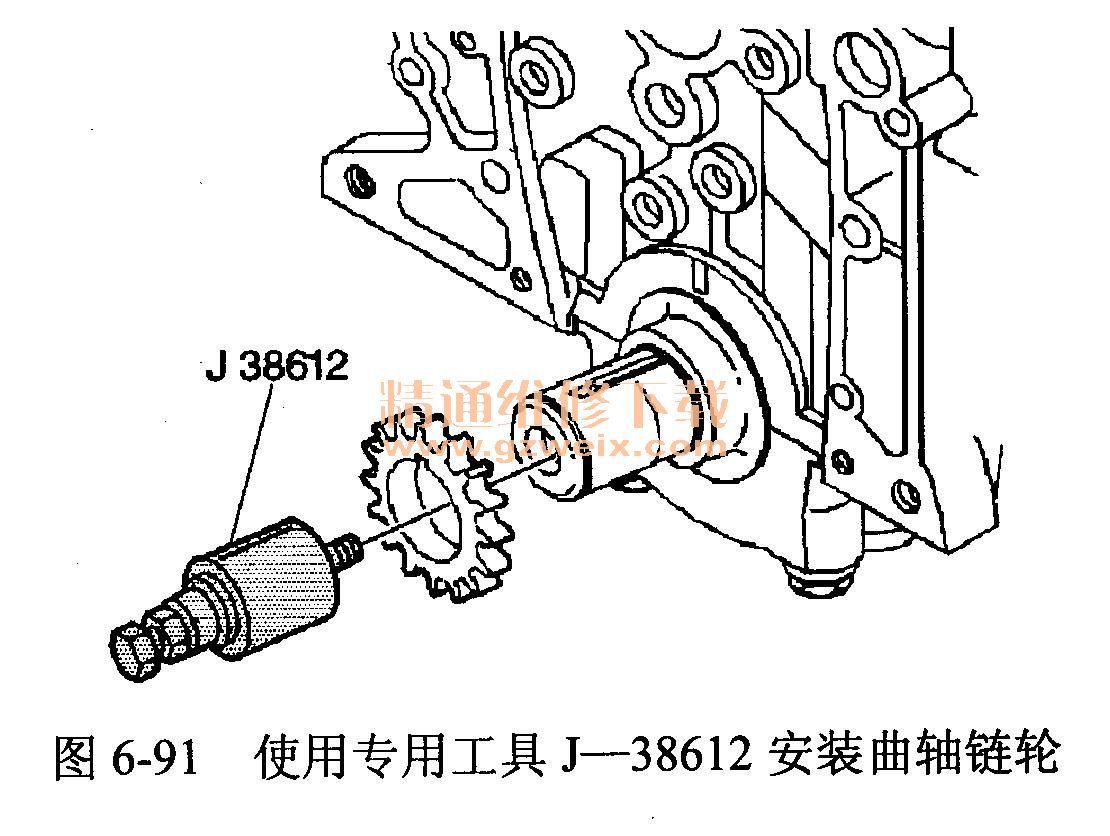

1.使用专用工具J-38612安装曲轴链轮,如图6-91所示。
2.将预润滑剂(产品号1052365)或相当的润滑剂涂在曲轴链轮止推面上。
3.安装正时链条减震器,如图6-92所示。
4.安装正时链条减震器螺栓。
5.将曲轴正时标记2对准正时链条减震器1底部的正时标记,如图6-93所示。
6.固定住吊上正时链条的凸轮轴链轮,并将正时链条安装到曲轴齿轮上。
7.将凸轮轴齿轮4上的正时标记对准正时链条减震器3顶部的正时标记。
8.将凸轮轴中的定位销对准凸轮轴链轮中的定位销孔,如图6-94所示。
9.将凸轮轴链轮安装到凸轮轴上。
10.将曲轴和凸轮轴链轮涂上发动机机油。
11.安装发动机前盖。
