（一）正时链条导向器和链轮的拆卸
    正时链条导向器和链轮的拆卸步骤和方法如下。

    1．脱开蓄电池负极桩头。
    2．拆卸汽缸盖。
    3．拆卸凸轮轴位置传感器。
    4．拆卸正时链条盖。
    5．旋转曲轴，直到1号缸到压缩行程上止点。
    6．使用专用工具去固定凸轮轴链轮，拆卸链轮如图11-59所示。

    7．从汽缸体上拆卸正时链条张紧器，取出机油腔。
    8．拆卸发动机右支架座。
    9. 从凸轮轴上拆卸凸轮轴链轮，可将链条部分取出。
    10.拆卸汽缸盖塞，取出紧固件，拆卸导板。

    （二）凸轮轴链轮的拆卸
    凸轮轴链轮的拆卸步骤和方法如下。
    1．脱开蓄电池负极桩头。
    2．拆卸气门室盖。
    3．拆卸曲轴位置传感器。
    4．拆卸凸轮轴位置传感器。
    5．旋转凸轮轴，对正凸轮轴链轮上的三角型的正时标记。
    6．旋转凸轮轴直到三角型标记。

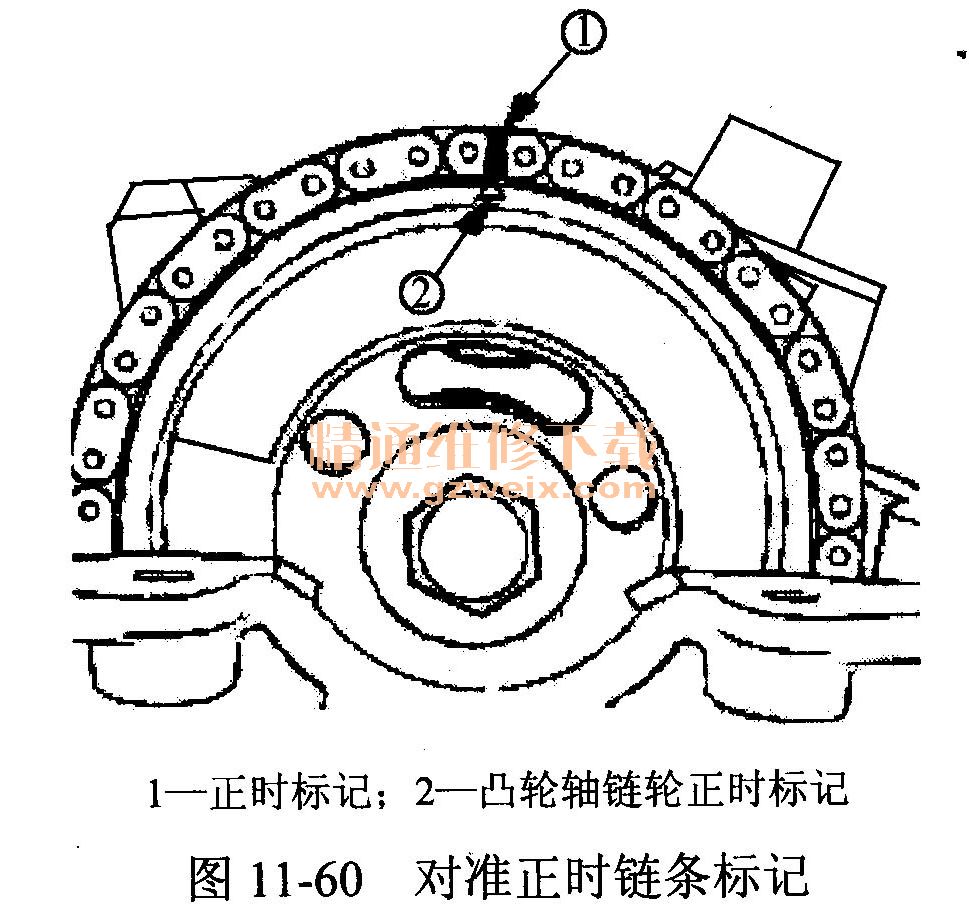

    7．将正时链条标记与凸轮轴上的正时标记对准，如图11-60所示。

    8．使用专用工具去固定曲轴链轮，拆卸凸轮轴链轮螺栓。
    9．从汽缸体侧拆卸正时链条张紧器，拆卸机油腔和正时链条张紧器。
    10．从凸轮轴上拆卸凸轮轴链轮。

    （三）曲轴链轮的拆卸
    曲轴链拆卸步骤和方法如下。
    1．拆卸正时链条。
    2．拆卸曲轴减震器螺栓，拆卸曲轴链轮。所使用专用工具如图11-61所示。

    3．固定曲轴，拆卸链轮。

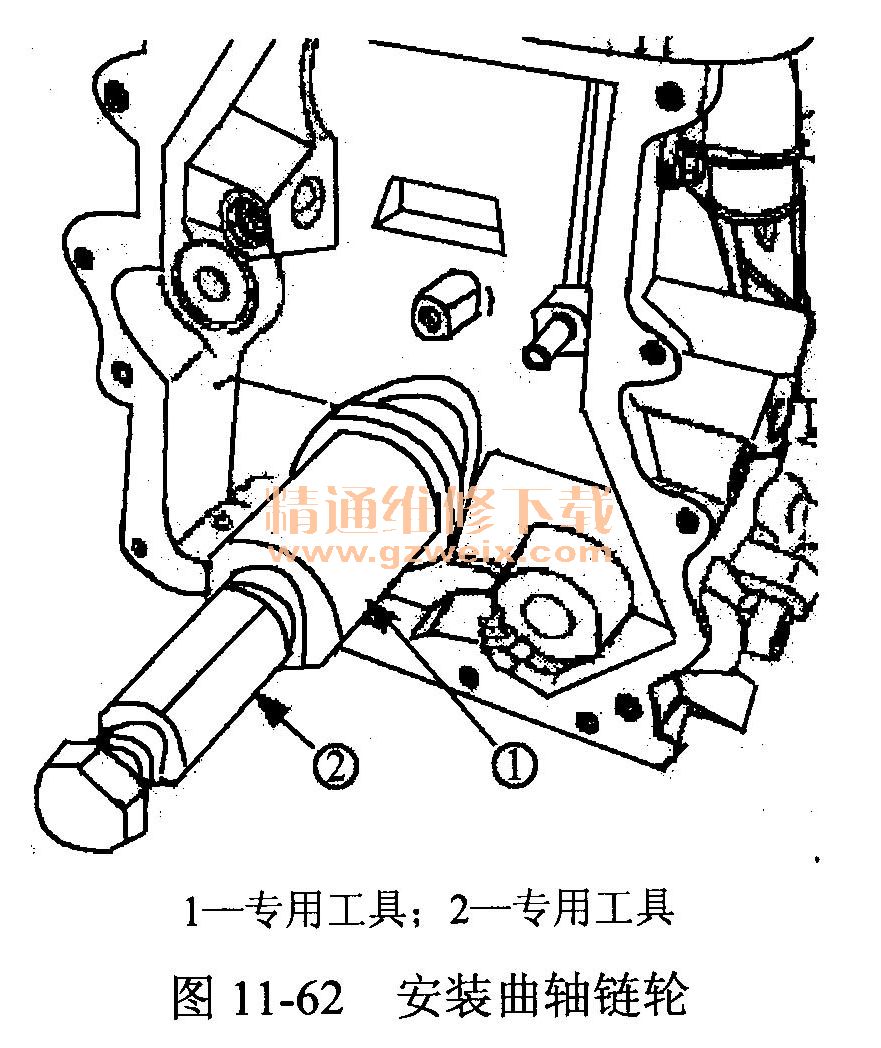

      （1）安装曲轴链轮所使用的专用工具，如图11-62所示。


      （2）使用专用工具安装曲轴链轮。
    注意：安装链轮时不能旋转曲轴。
