奇瑞旗云(CA475 1.6 L发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-18 16:22:05

    (四)凸轮轴链轮的安装
    凸轮轴链轮的安装步骤和方法如下。
    1.对准正时链轮标记,安装正时链条到凸轮轴链轮。
    2.使用专用工具,安装凸轮轴链轮螺栓,力矩为115 N·m。
    3.重新设定正时链条张紧器,步骤是:
    (1)从正时链条张紧器取出机油腔。
    (2)将张紧轮置于平坦的表面。
    (3)用手压住张紧器。
    4.安装机油腔到正时链条张紧器。
    5.安装正时链条张紧器,力矩为62 N·m。

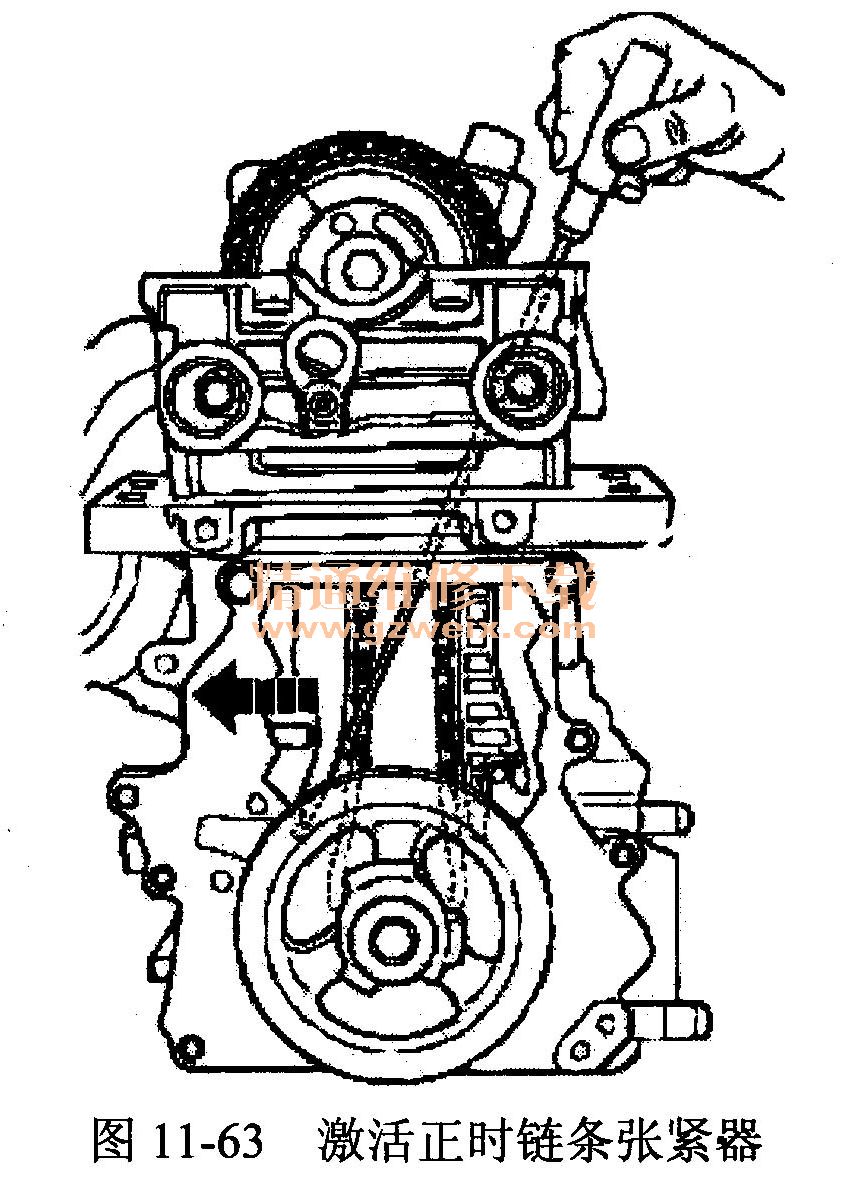

    6.使用长螺丝刀,顶起右正时链条,激活正时链条张紧器如图11-63所示。

    7.安装气门室盖。
    8.安装凸轮轴位置传感器,紧固力矩为10N·m。
    9.连接蓄电池负极。

    (五)正时链轮和导板安装
    正时链轮和导板安装步骤和方法如下。
    1.安装左正时链条导板,紧固力矩为28 N·m。
    2.安装右正时链条导板,紧固力矩为28 N·m。
    3.拆卸气门室盖,让正时链条能自由移动。

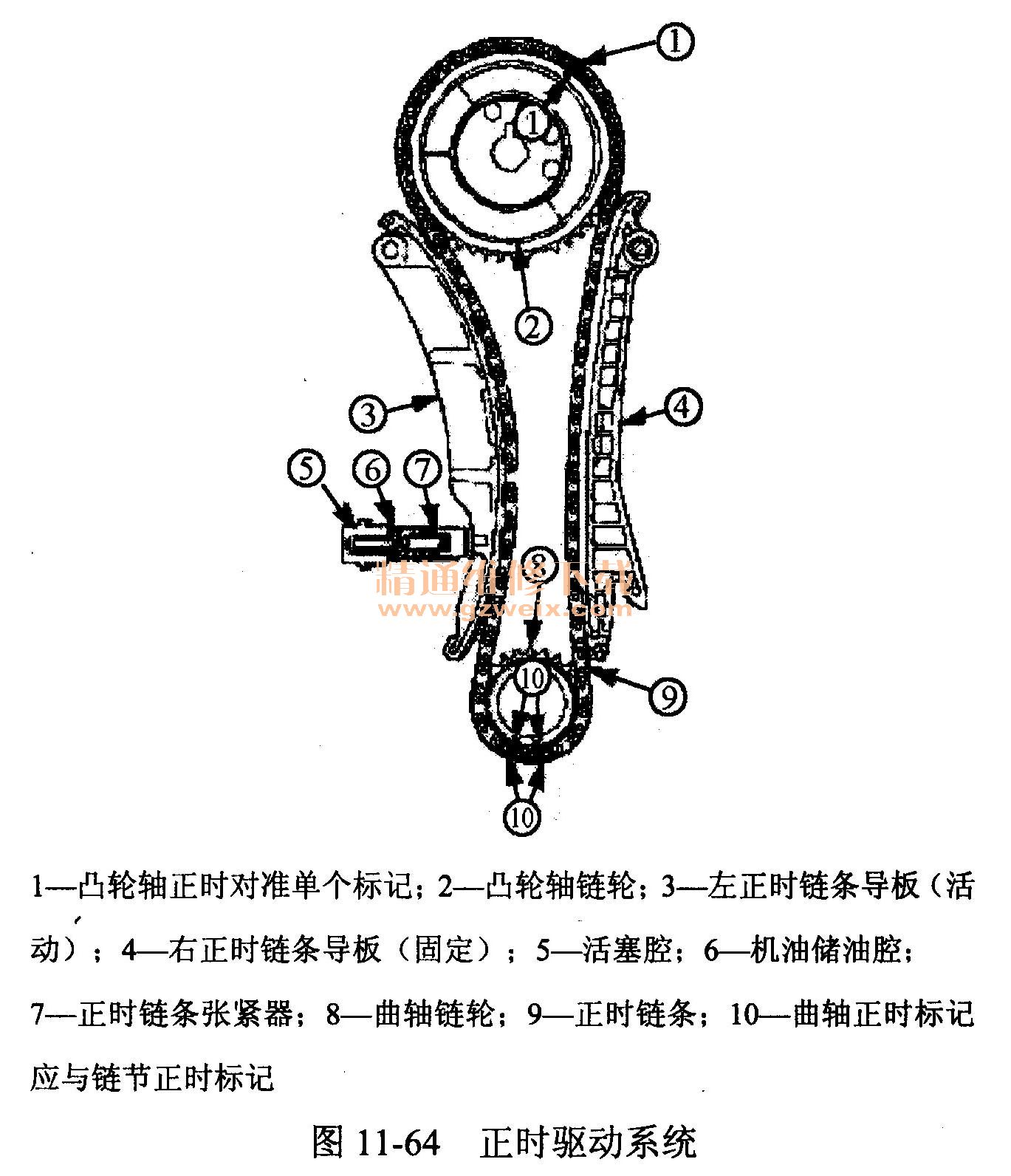

    4.安装正时链条曲轴链轮,对准正时标记,如图11-64所示的正时驱动系统中的箭头所示。

    5.安装凸轮轴链轮。
    6.安装凸轮轴链轮,使用专用工具固定链轮,紧固力矩为115 N·m。
    7.重新调整正时链条张紧器,正时链条张紧器的结构如图11-65所示,其调整步骤如下。

    (1)从正时链条张紧器上,取出机油腔。
    (2)置张紧器于平坦的表面。
    (3)用手压张紧器,重新设置正时链条张紧器,如图11-66所示。

    (4)安装机油腔到正时链条张紧器。
    8.安装正时链条张紧器的机油腔到张紧器。
    9.安装正时链条张紧器,张紧器螺栓塞紧固力矩为62 N .m。
    10.压下左正时链条导板,让正时链条张紧器激,如图11-67所示。

    11.安装汽缸盖塞,紧固力矩为18N .m。
    12.安装气门室盖。
    13.安装凸轮轴位置传感器,紧固力矩为10N .m。
    14.安装右发动机安装支座。
    15.安装正时链条盖。
    16.连接蓄电池负极桩头。
