一、4G63/4G64型发动机正时系统的结构
(一)正时系统结构

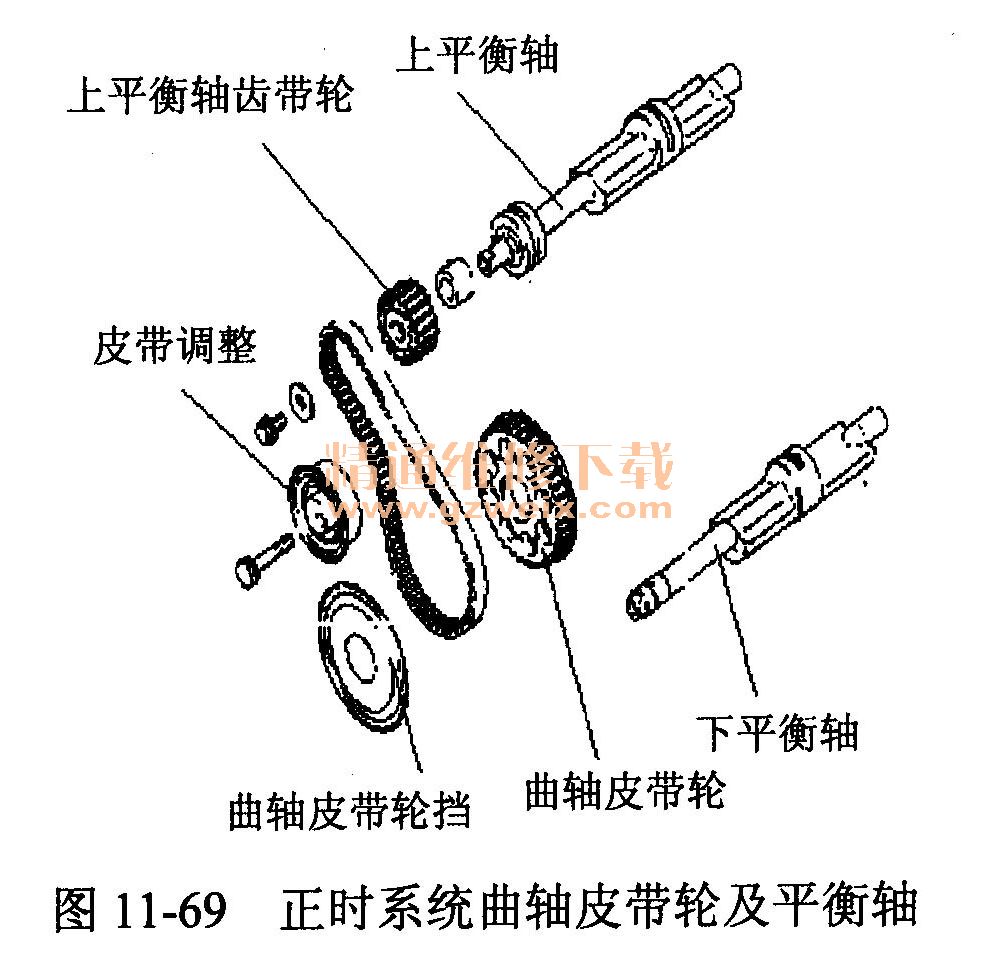

正时轮系统示意图如图11-68所示,正时系统曲轴皮带轮及平衡轴如图11-69所示。左上平衡轴有一独立皮带传动,松动侧有一张紧轮B,调整皮带松紧(人工调整皮带的松紧),主动轮为38 mm,从动轮为19 mm。
(二)上平衡轴皮带安装标记
上平衡轴皮带安装标记,如图11-70所示。安装平衡轴皮带时要注意对正曲轴皮带轮和前盖上的标记、左上平衡轴齿带轮和前端盖上的标记。
(三)正时皮带的安装标记
正时皮带的安装标记,如图11-71所示。安装正时皮带时要注意对凸轮轴齿带轮与气门罩盖上的标记、曲轴正时皮带轮与前端盖上标记,机油泵齿带轮与前端盖上的标记(下平衡检测时,间隙中必须能插入60 mm。的起子,否则将机油泵齿带轮转一圈然后对齐正时标记)。
(四)机油泵齿轮上的标记
机油泵齿轮上的标记,如图11-72所示。安装机油泵齿轮时要对正主动轮与从动轮上的标记。
5.发动正时皮带的结构
发动机正时皮带的结构,见图11-73所示的发。动机正时系统的零部件分解图。
(五)发动机正时系统的零、部件
发动机正时系统零、部件分解图如图11-73所示。
