一辆奇瑞旗云轿车ABS系统典型的故障表现为：行驶过程中ABS报警灯点亮；接通点火开关，大约1.7s后ABS报警灯不熄灭（常亮）。
故障原因：根据奇瑞旗云轿车
ABS系统结构原理以及多年积累的维修经验，

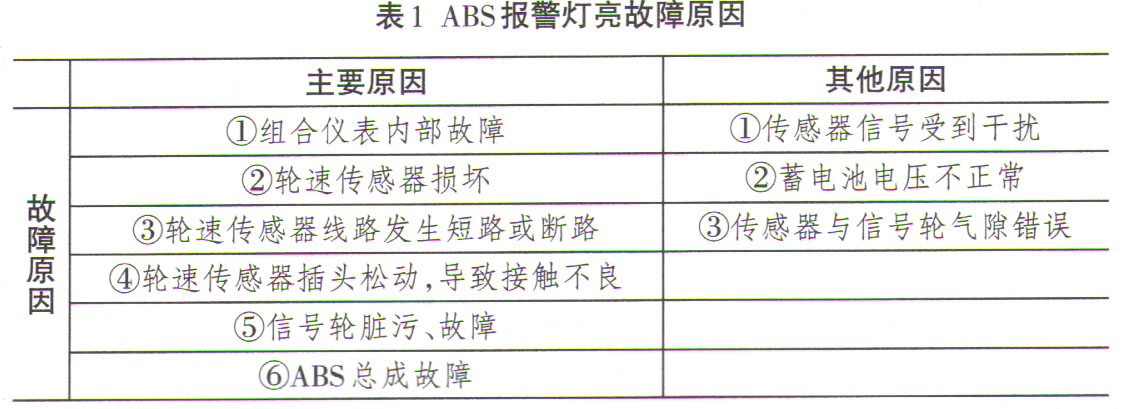

ABS报警灯点亮，提示表1所列部位可能出现故障。
检修过程：
关闭点火开关，拔下
ABS插头，操作点火开关检查
ABS故障灯的工作。把
ABS插头拔下，正常表现应该是：点火开关在OFF挡，报警灯不亮；点火开关在ON挡，报警灯亮。如不符合，表明报警灯自身故障，应修理线束或更换组合仪表。
（1）用万用表检测
ABS插头16#与组合仪表插头14#（棕黑色）之间的电阻值，电阻值应小于0.5Ω；
（2）检查16＃线与车身之间是否导通，正常应该为不导通；
（3）察看组合仪表端子是否正常。
上述如有异常，应修理线束或更换组合仪表。
3．检查轮速传感器线路
（1）掀起后排座椅，检查传感器插头是否松动、端子是否接触不良；
（2）用万用表检测轮速传感器导线到
ABS插头对应端子的电阻值，电阻值应小于0.5Ω；
（3）用万用表检查该端子是否与车身导通，正常应该为不导通。
上述如有异常，进行相关修理。
把

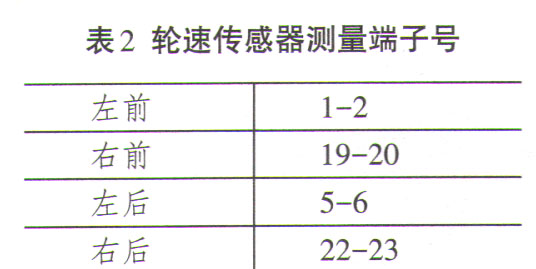

ABS插头拆下，用万用表测量轮速传感器的电阻值是否符合标准。奇瑞旗云轿车测量端子号如表2所示。标准值应为1.0kΩ-1.3kΩ，如有异常，更换轮速传感器。
5．检查轮速传感器信号轮

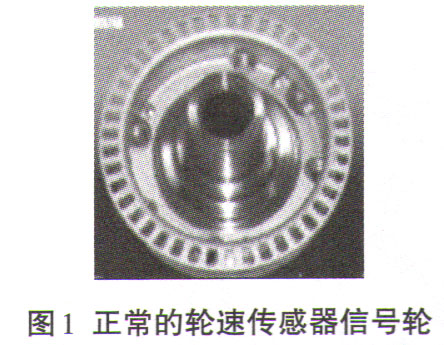

把车辆举升，缓慢转动车轮，透过观察孔目测信号轮是否脏污、损坏。正常情况应如图1所示，如有脏污或损坏，更换原厂配件。
6．检测HECU
将
ABS插头卸下，确认16＃管脚与报警灯驱动组件的线束是否导通，若导通，接通点火开关，将16#管脚接地，若报警灯熄灭，则为HECU损坏，需要更换
ABS总成。
7．以上检查如果均正常，则继续检查供电、信号干扰等其他潜在故障。
8．特别说明
在上述检查之前，建议首先用诊断仪检测
ABS系统，读取故障码，再根据故障码进行相应的故障点排除。引起
ABS警告灯亮的原因大部分都可以用诊断仪来读取，正确地使用诊断仪可以有效提高故障诊断的准确性和效率。
