（二）正时系统部件的安装
正时系统部件的安装步骤和方法如下。
1.对齐凸轮轴链轮正时标记和汽缸盖的上表将1号汽缸设置在TDC位置。
（1）此刻检查曲轴的定位销是否朝向发动机上方。
（2）安装正时链条异轨A，如图13-114所示。
（3）安装正时链时，对齐链轮的正时标记和链条的油漆标记。
顺序：曲轴链轮→正时链导轨→进气凸轮轴链轮→排气凸轮轴链轮。
2．安装链条张紧器臂A，如图13-115所示。
3．安装液压张紧器A并拆卸销B，如图13-116所示。
4．安装正时链盖A，如图13-117所示。
（1）安装前，清除汽缸体和梯形架表面的硬化密封胶。

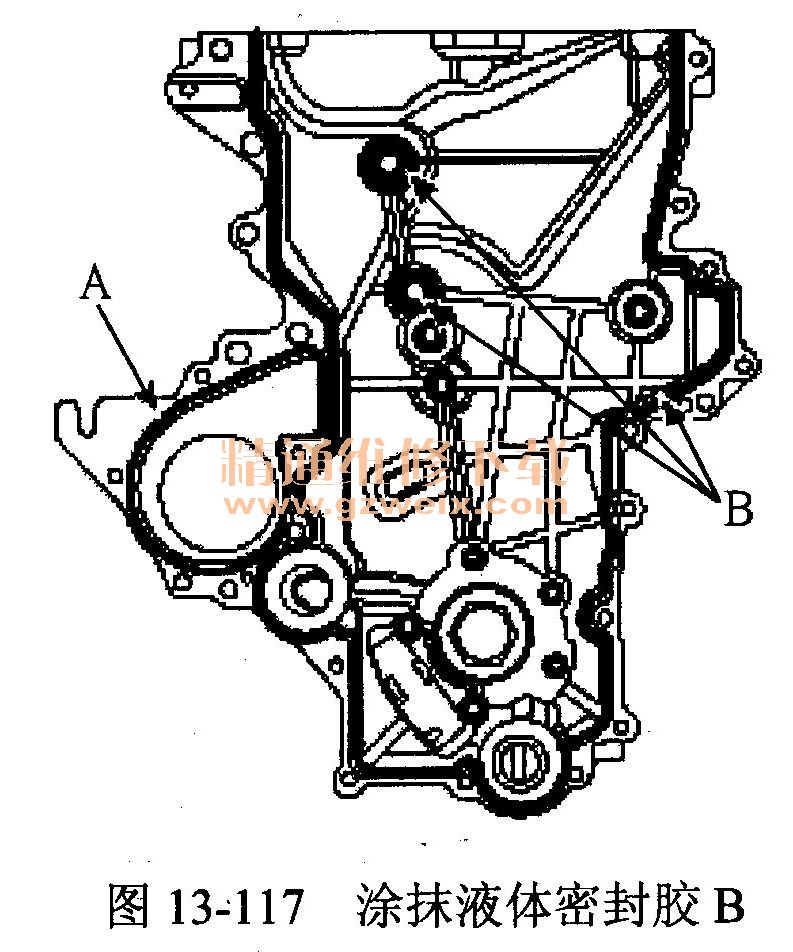

（2）在汽缸盖和汽缸体之间的表面上涂抹液体密封胶B，如图13-117所示。
（3）在正时链条盖A的水泵接触面上涂抹液体密封胶THREEBOND 1282B或THREEBOND 1216E,在其他部件上涂抹THREEBOND 1217H或LOCTITE5900H。并在5分钟内装配正时链条盖A。
（4）对齐汽缸体的定位销和油泵的孔，如图13-118所示。
5．使用SST装配正时链盖油封件。
6．安装曲轴皮带轮A，如图13-119所示。
安装皮带轮时，拆卸起动机，然后固定SST,如图13-120所示。
提示：安装皮带轮时，皮带轮上的凹槽应朝向外侧，如图13-121所示。
7．安装侧盖。
8．安装前右车轮和轮胎。
9．安装汽缸盖罩盖前，清除正时链盖和汽缸盖上表面的机油、灰尘或硬化的密封胶。
10．在汽缸盖罩盖上涂抹液体密封胶，如图13-122所示，在五分钟内装配罩盖。
11．安装汽缸盖罩盖A和新品衬垫B，如图13-123所示。
12．按顺序拧紧汽缸盖罩螺栓A，如图13-124所示。
13．安装点火线圈。

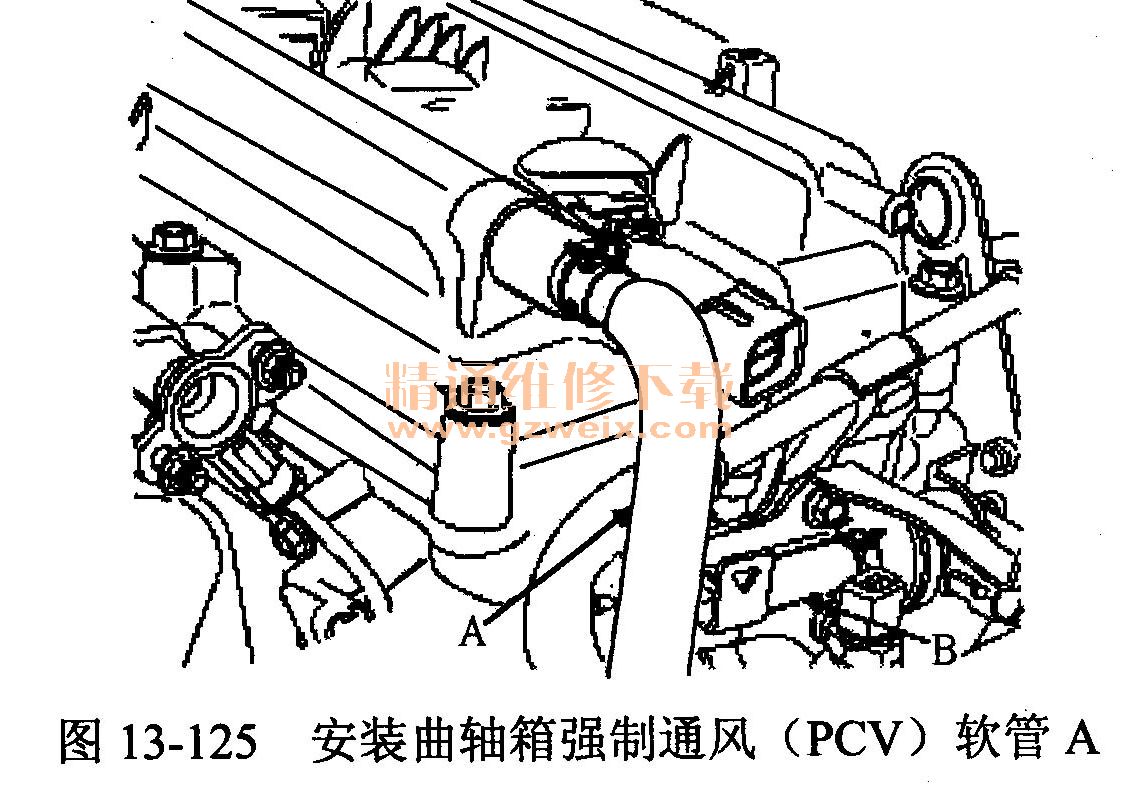

14．安装曲轴箱强制通风（PCV）软管A和PCSV软管B，如图13-125所示。
