（二）正时皮带的安装
    正时皮带的安装步骤和方法如下。
    注意：必须更换正时皮带。
    1．按以下的顺序安装新的正时皮带。

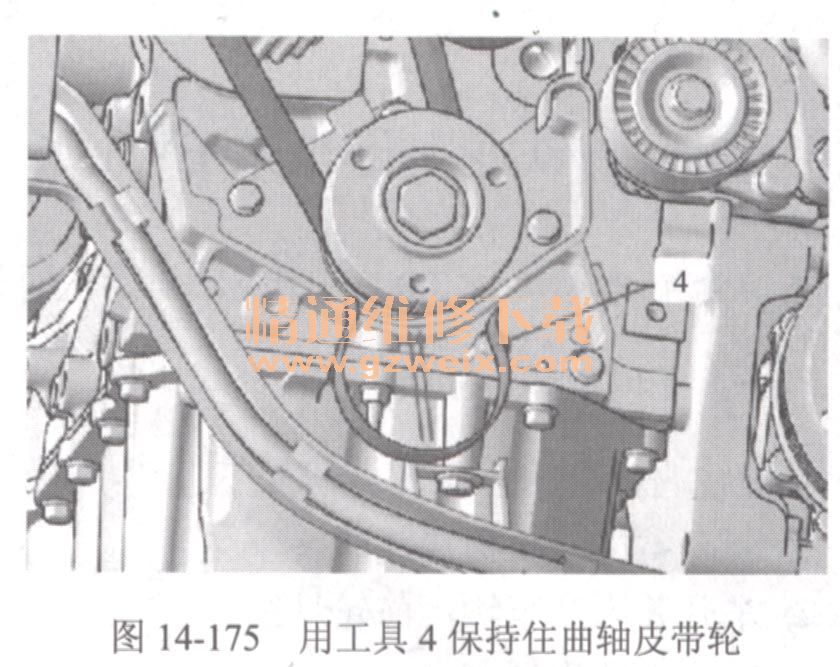

    （1）曲轴皮带轮，用工具4保持住，如图14-175所示；

    （2）惰轮；
    （3）进气凸轮轴皮带轮；
    （4）排气凸轮轴皮带轮；
    （5）水泵皮带轮；
    （6）张紧轮。

    2．拔下固定工具。
    3．过度张紧

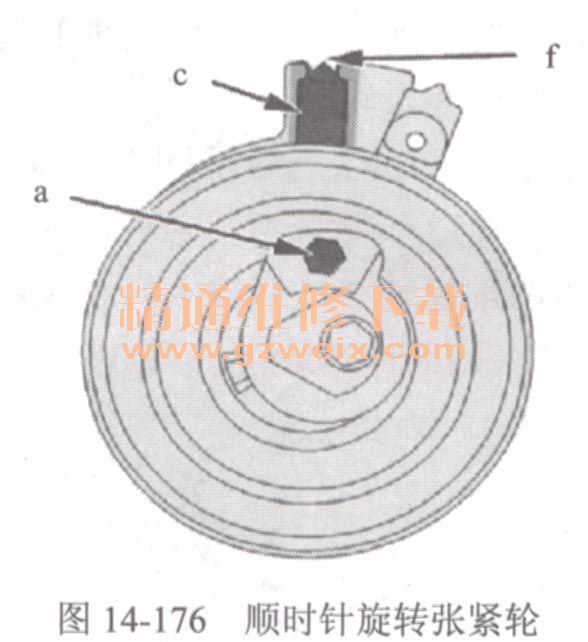

    （1）使用内六角扳手在a处逆时针旋转张紧轮至最大位置差2 mm，如图14-176所示。

    （2）预紧张紧轮螺栓至10±1N·m。
    （3）拆除曲轴销钉和工具。
    （4）以正常的转动方向转动发动机4圈以上。
    注意：不得反向旋转。
    （5）再次用工具检查曲轴和凸轮轴定位，如果不正确，重复安装皮带的操作。
    （6）取出固定销。
    4．若正时皮带正常张紧，应采用下述方法：
    （1）拧松螺母，以放松张紧轮。
    （2）使用内六角扳手（在a处）顺时针旋转张紧轮指针c至f标记处，如图14-176所示。
    注意：如果正时设置正确，指针c不应退回到最小位置，否则，重复皮带的张紧操作。
    （3）拧紧张紧轮至23±3N·m。
    （4）从曲轴上拆下工具。
    （5）将发动机按正常旋转方法转动2圈。用定位销定位曲轴。
    注意：检查张紧轮的位置，其应当与拧紧时相差±2 mm，否则，重复安装操作。
    （6）再次用定位销检查曲轴和凸轮轴，如果不正确。
    （7）重复安装操作。
    （8）拆除定位工具。
    （9）安装机油滤清器、正时齿轮室上盖正时齿轮室下盖、右上中间发动机支架和右上发动机支架。
