安装方法：
    1．压缩正时链条张紧器并安装锁止销。
    2．曲轴的定位键应与缸体上的正时标记对准，如图24所示。

      3. 安装张紧器底座总成。
      4. 安装曲轴链轮B（驱动左侧凸轮轴）。

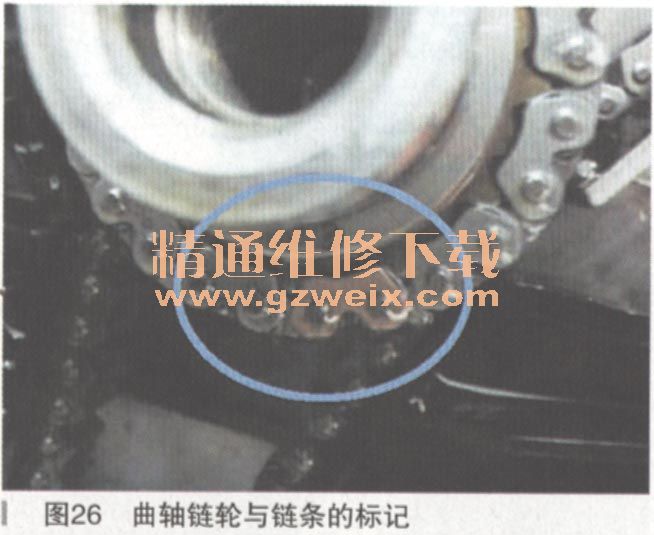

      5．安装左侧链条导轨和左侧正时链条，如图25所示。注：为了保证无松弛安装正时链条，需按下述顺序安装正时链条。曲轴链轮→正时链条导轨→排气凸轮轴链轮→进气凸轮轴链轮。安装正时链条时，每个链轮的正时标记应与正时链条上的颜色标记匹配。每个正时链轮上都有一个圆点的标记，这个圆点的标记与链条上的颜色标记对齐，如图26、图27所示。另外凸轮轴链轮上的“|”标记要与汽缸盖表面对齐，如图28所示。





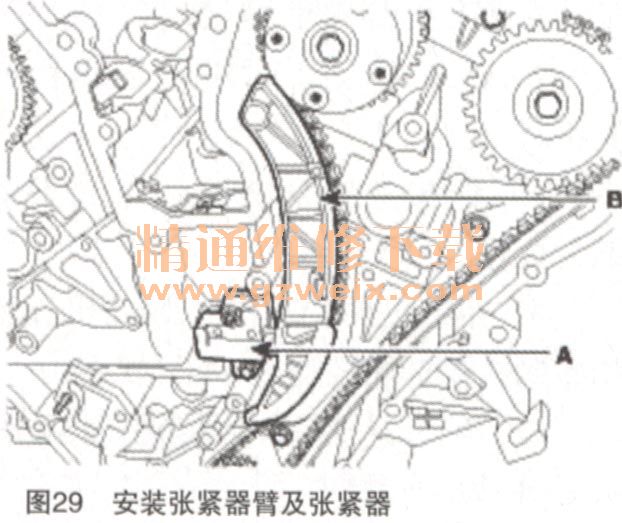

    6．安装正时链条张紧器臂和左侧正时链条张紧器，如图29所示。

    7．安装曲轴链轮A（驱动机油泵和右侧凸轮轴）。
    8．安装机油泵链轮和机油泵链条。

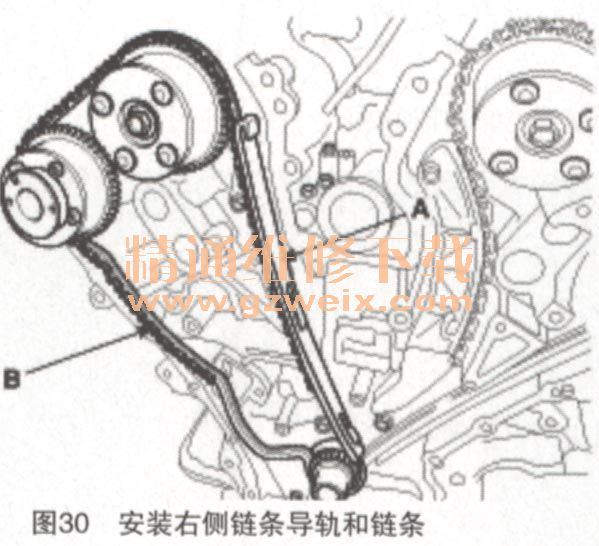

    9．安装右侧正时链条导轨和右侧正时链条，如图30所示。注：为了保证无松弛安装正时链条，需按下述顺序安装正时链条。曲轴链轮→正时链条导轨→进气凸轮轴链轮→排气凸轮轴链轮。安装正时链条时，每个链轮的正时标记应与正时链条上的颜色标记匹配。每个正时链轮上都有一个圆点的标记，这个圆点的标记与链条上的颜色标记对齐。另外，凸轮轴链轮上的“|”标记要与汽缸盖表面对齐。

 10．安装右侧正时链条紧器臂和右侧正时链条张紧器，如图31所示。

    11．安装机油泵链条导轨。
    12．安装机油泵链条张紧器总成。
    13．拉出左／右正时链条张紧器的锁止销释放张紧器，如图32所示。

    14．安装机油泵链条盖。
    15．顺时针转动曲轴两圈后确定正时标记。此时确定的正时标记主要是指曲轴定位键与缸体的标记是否对齐，凸轮轴链轮上的“|”标记是否与汽缸盖表面对齐。
    16．安装正时链条盖。注：在安装正时链条盖之前应确认正时链条盖与发动机的接触面已经清洁，然后在正时链条盖与发动机的密封面上均匀涂抹密封胶。
    17．安装正时链条盖冷却水管。
    18．使用油封安装工具安装曲轴前油封。
    19．安装下油底壳。
    20．安装曲轴皮带轮，并配以专用工具加以紧固。紧固力矩为280～300N·m。
    21．安装水泵皮带轮。
    22．安装外部驱动皮带白动张紧器，如图33所示。

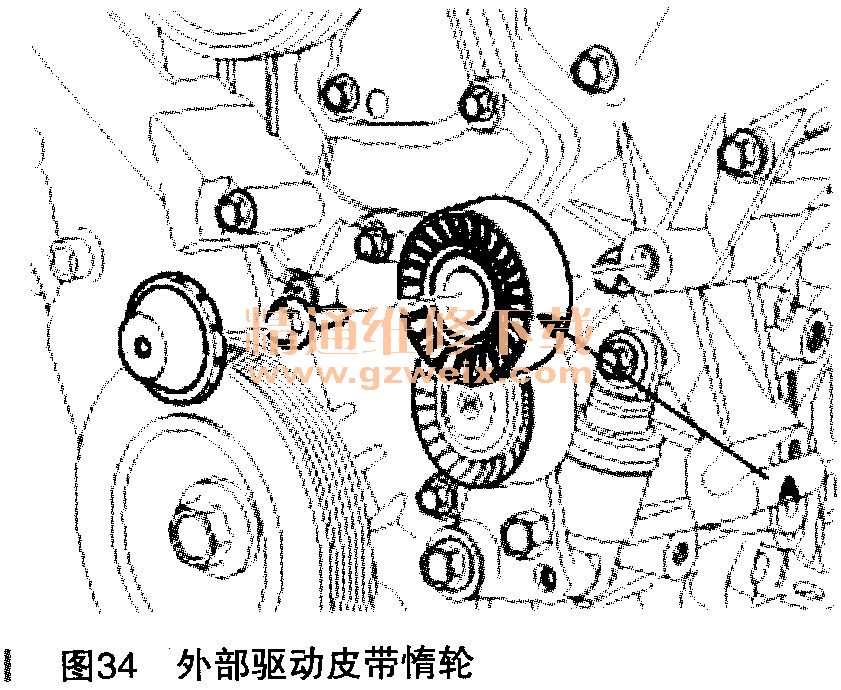

    23．安装外部驱动皮带惰轮，如图34所示。

    24．安装外部驱动皮带，如图35所示。

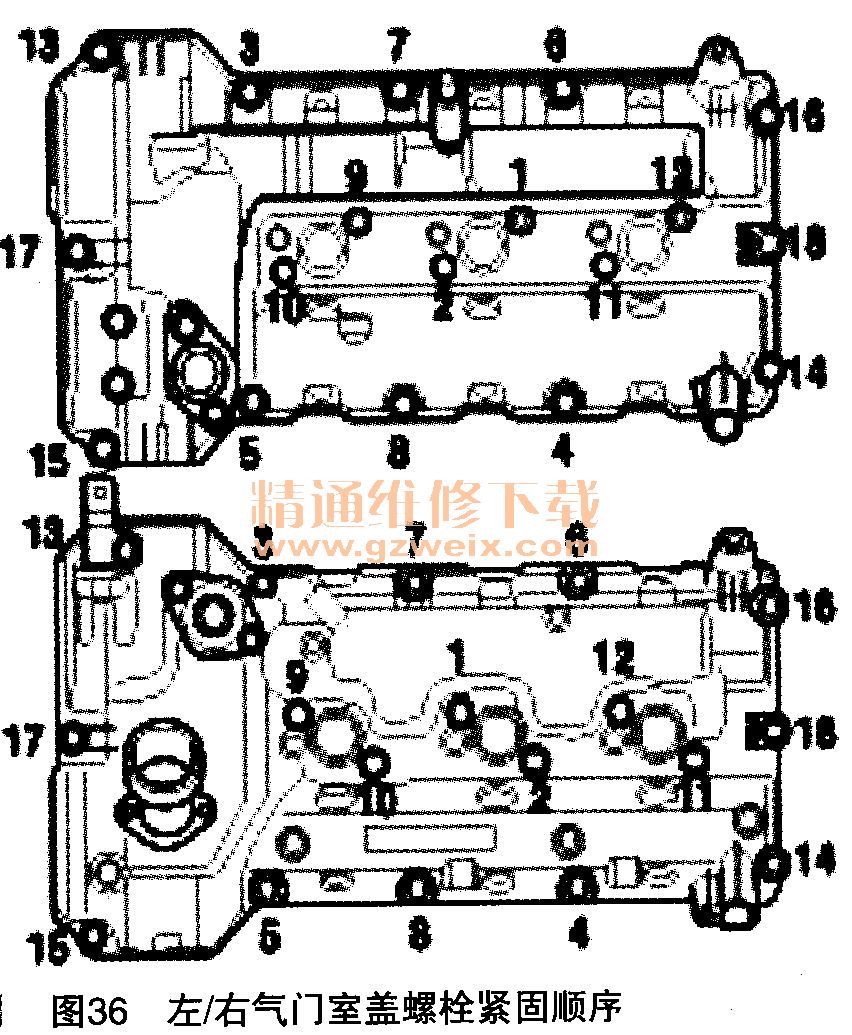

    25．安装左／右气门室盖，如图36所示。

    26．安装左／右点火线圈。
    27．安装右侧点火线圈和喷油器线束和连接器，如图37所示。

    28．安装左右气门室盖上的冷却水软管。
    29．安装进气歧管，如图38所示。

30．连接节气门体冷却水软管和PCV通风管，紧固进气歧管支架螺栓。
    31．连接发动机线束的各传感器和执行器的连接器。
    32．安装冷却风扇总成和风扇连接器。
    33．连接炭罐电磁阀软管和制动助力器真空管。
    34．连接散热器上水管和下水管。
    35．安装空气滤清器总成，连接空气流量传感器连接器和通风软管。
    36．拧紧排放塞，安装散热器上部盖板。
    37．安装发动机上护盖。
    38．连接蓄电池负极电缆接头。
    安装工作进行完毕后，重新添加足够的发动机机油，重新向散热器和储液箱中添加足够的冷却液。启动发动机怠速运转直到冷却风扇工作2～3次。关闭发动机，检查发动机和冷却水管是否有漏油和漏液的现象。检查冷却液是否足够，必要时添补足够的冷却液，拧紧散热器盖。再次启动发动机，检查没有渗漏后，安装工作结束。
