一、A8轿车4.2L BFM发动机企时带拆卸步骤
    1）从发动机舱前部拆下装饰罩。
    2）从空气滤清器处拆下进气管。拆下发动机顶部的装饰罩和气缸盖装饰罩。
    3）松开正时带罩上的弹簧卡夹，拆下正时带罩。
    4）拆下隔音板。
    5）使用套筒扳手，顺时针转动附件传动带张紧器，使传动带张力释放，拆下附件传动带，如图24所示。

    6）拆卸粘液驱动冷却风扇，拆下粘液驱动风扇护罩，用扳手固定住粘液驱动风扇的带轮，顺时针转动，拆下粘液驱动冷却风扇，如图25所示，粘液驱动风扇为左旋螺纹。

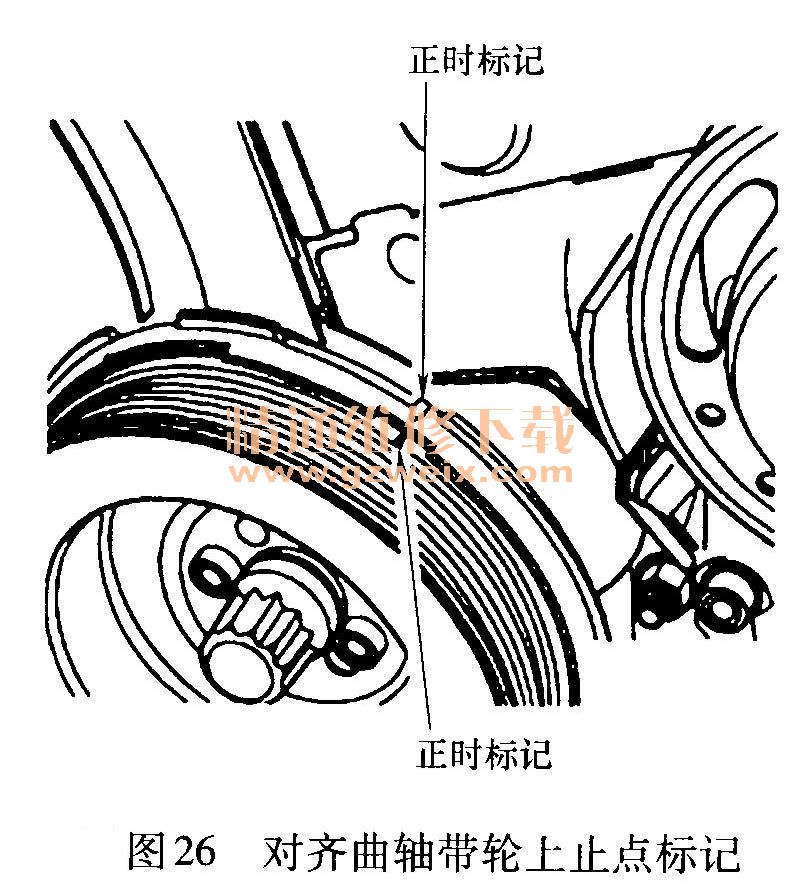

    7）旋转曲轴至压缩行程上止点位置，确保减振器上的上止点标记与发动机上的标记对齐，如图26所示。

    8）检查凸轮轴位置，凸轮轴链轮安全板上的大孔必须面朝里侧并相互对齐，如图27所示。

    9）从发动机缸体左下侧拆卸密封塞，曲轴上的上止点孔必须位于密封塞孔后，在密封塞孔内拧入曲轴夹紧螺栓（3242），如图28所示。

    10）从发动机缸体前部拆卸附件传动带张紧器。拆卸减振器固定螺栓（不必拆卸中心螺栓，但是如果中心螺栓松动，则应换装新的中心螺栓），拆卸减振器。
    11）拆卸粘液驱动冷却风扇的支架，如图29所示。

    12）使用8mm的六角扳手，逆时针转动张紧杆，缓缓压缩正时带液压张紧器以释放正时带张力，如图30所示，在正时带张紧器顶部和张紧器柱塞孔中插入弹簧销（T40011）

    13）在两个凸轮轴安全板上安装凸轮轴杆（T40005），如图31所示。

    14）将两个凸轮轴链轮安全螺栓拧松5圈，拆下凸轮轴杆，然后用齿轮拔具松开凸轮轴链轮，使其能自由转动。
    15）松开正时带张紧器带轮中心螺栓，张紧器带轮位于曲轴链轮上方偏右位置，将正时带和1～4缸的凸轮轴链轮一同拆下。
