奥迪A8(4.2L BFM发动机)正时校对方法
来源:本站整理  作者:佚名  2013-08-07 15:02:55

二、A8轿车4.2L BFM发动机正时带安装步骤
    1)确保曲轴处于上止点位置,将正时带套上曲轴链轮、张紧器轮和气缸5~8的凸轮轴链轮、水泵带轮和减振器轮上。
    2)手动拧紧凸轮轴链轮固定螺栓。螺栓拧紧后,凸轮轴链轮可以在凸轮轴销上转动,但不会前后晃动。
    3)将凸轮轴杆(T40005)连接到凸轮轴上,在张紧杆和液压张紧器柱塞之间插入一个5 mm的钻头。
    4)使用张紧键(T40009)、套筒连接装置(5122)和扭力扳手设置正时带初始张紧度,如图32所示,将张紧度设置到4N·m。将传动带张紧器保持在这个位置,将张紧器中心螺母紧固到22N·m。拆下5mm钻头。

    5)使用8mm的六角扳手,逆时针转动正时带张紧杆,直至弹簧销能从液压张紧器上拆下。
    6)顺时针转动正时带张紧杆,直至可将一个7mm的钻头插入正时带张紧杆和液压张紧器壳体顶部之间。将凸轮轴链轮螺栓紧固至55N·m。将凸轮轴杆保持在原来位置,防止凸轮轴转动。
    7)凸轮轴链轮螺栓紧固后,拆下凸轮轴杆。拆下 7mm的钻头。拆下曲轴夹紧螺栓。安装密封塞。沿曲轴转动方向转动曲轴2周。

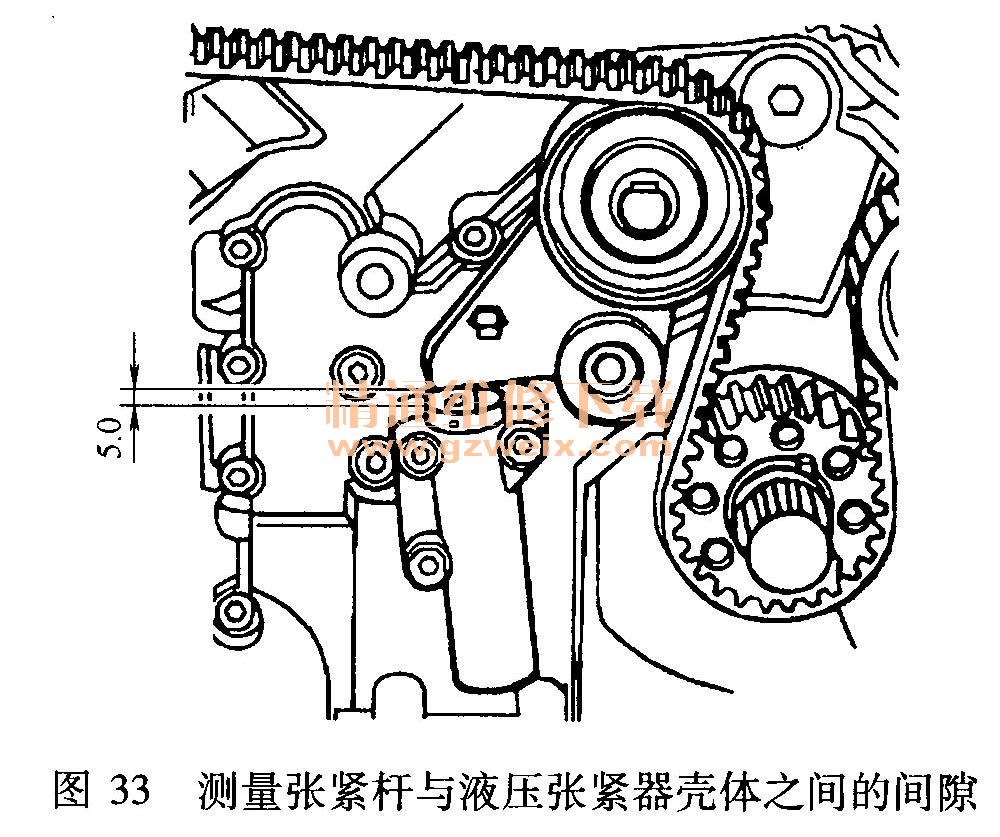

    8)测量正时带张紧杆与液压张紧器壳体之间的间隙,如图33所示,规范值应为5mm。如果不符合规范值,则要重新进行调节。

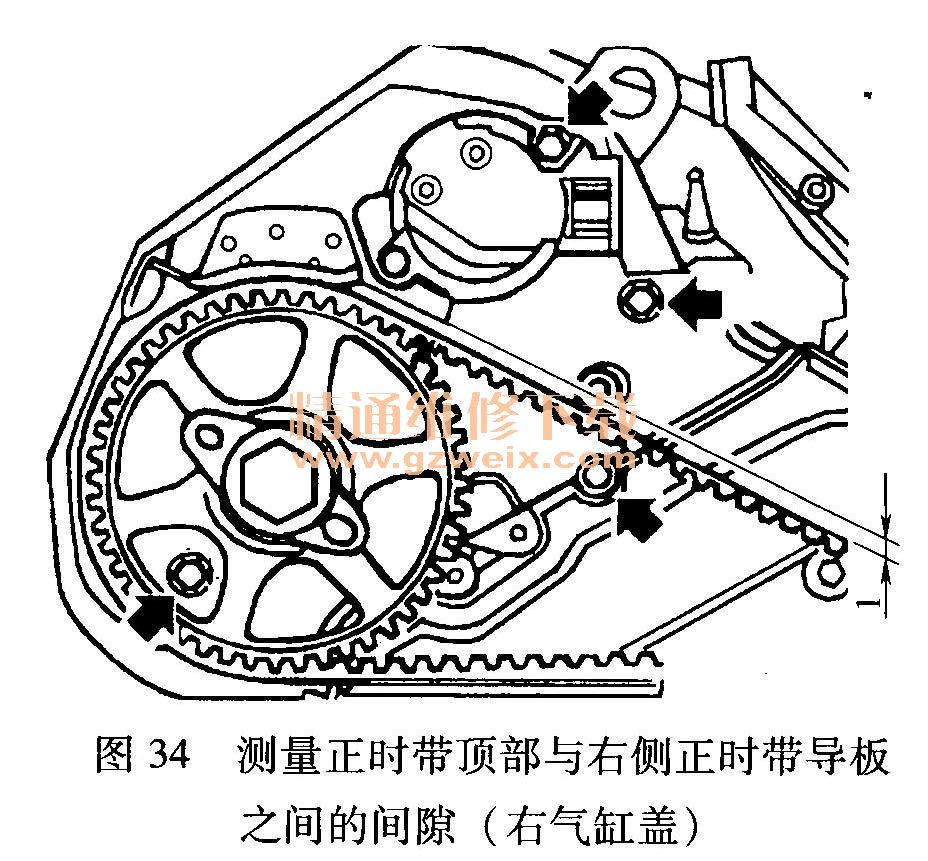

    9)测量右侧正时带导板与正时带顶部之间的间隙,如图34所示,规范值应为1mm。

    10)测量左侧正时带导板与正时带顶部之间的间隙,如图35所示,规范值应为1mm。

    11)安装减振器,将减振器上的凹槽标记与正时带链轮上的凸出标记对齐。紧固所有螺栓。
    12)安装附件传动带。
