2．正时带安装
    1）把正时带轮、正时带导板以及正时带上盖和下盖擦拭干净。

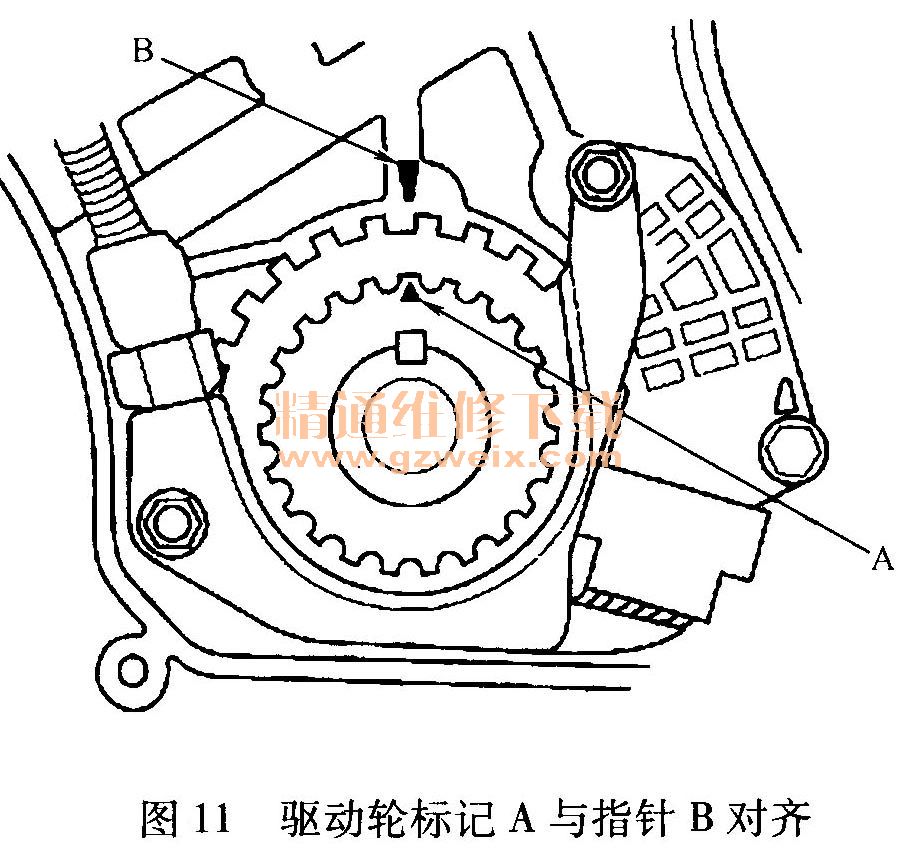

    2）按照图11所示，转动正时带驱动轮，使驱动轮上的标记A与机油盘上的指针B对齐。

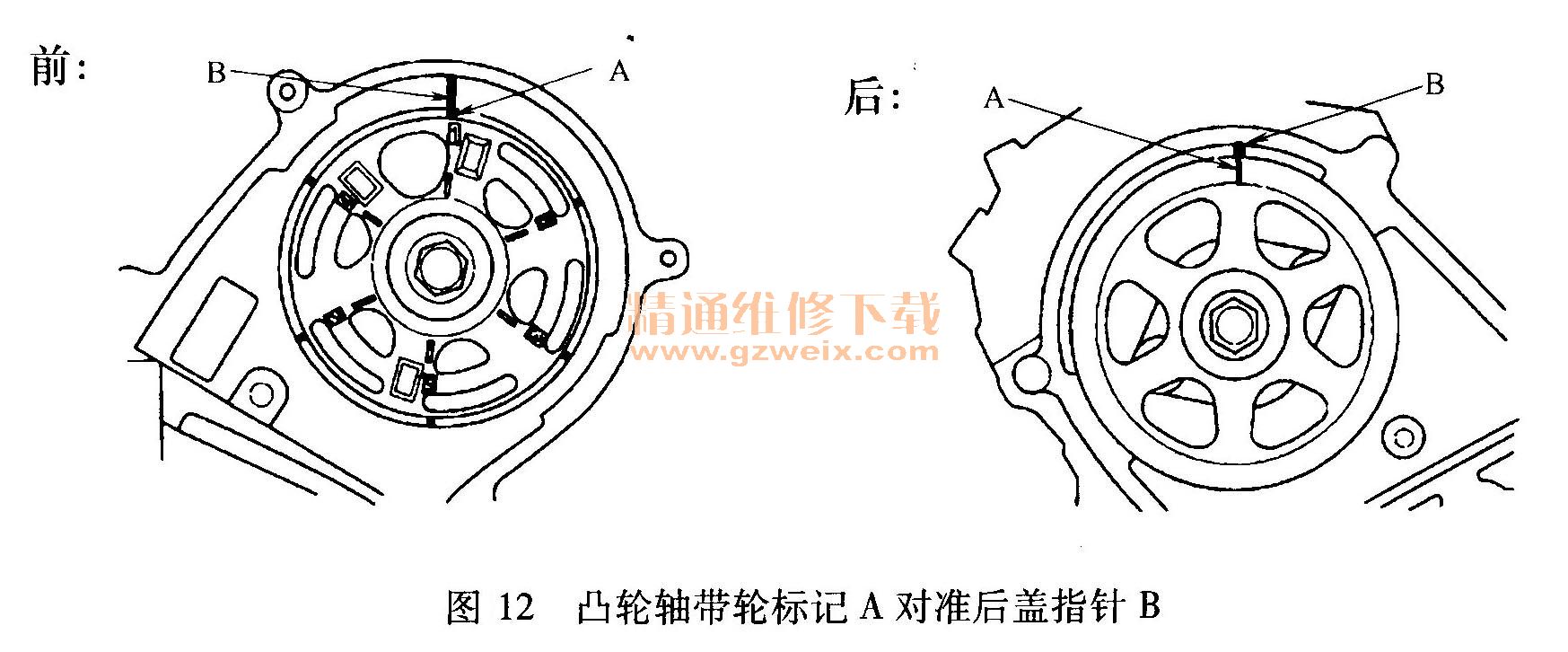

    3）按照图12所示，把凸轮轴带轮上的标记A对准后盖上的指针B，使凸轮轴带轮设置到上止点位置。

    4）用新的惰轮螺栓把惰轮安装好（先不要把螺栓拧紧），使惰轮能够移动但不会脱落。

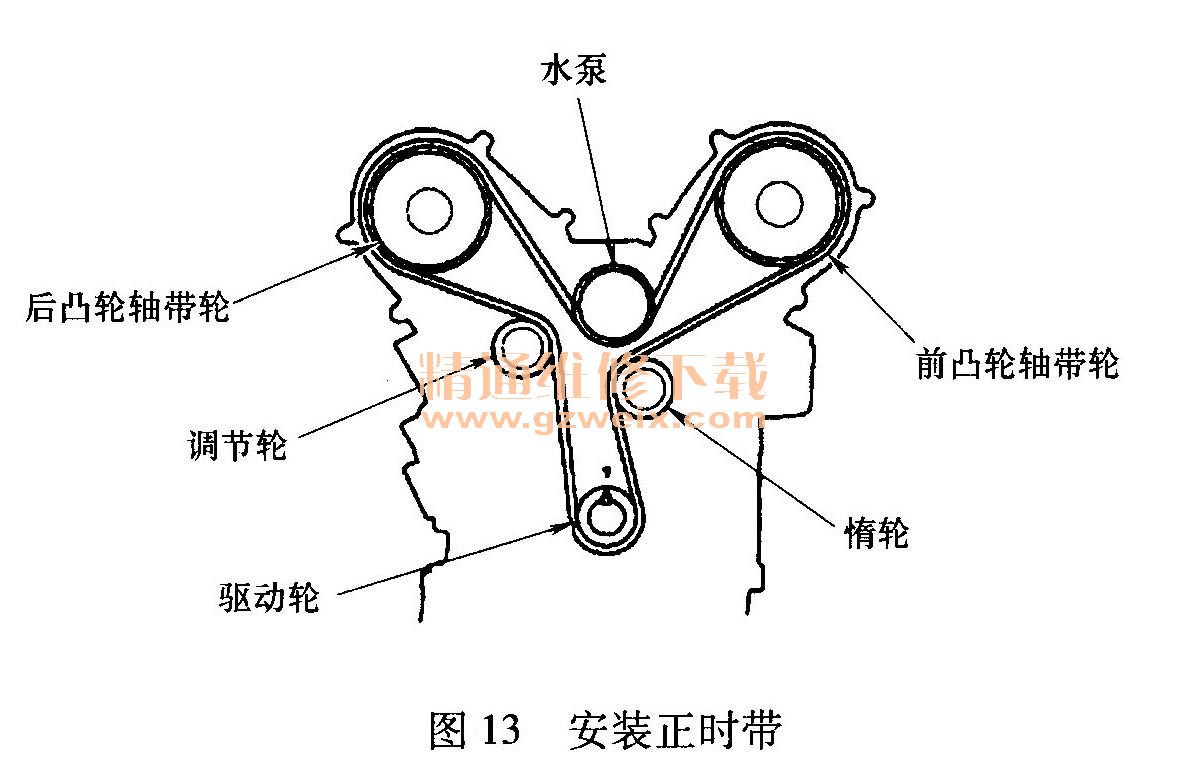

    5）按照图13所示，从驱动轮开始，沿逆时针方向安装正时带。

    6）把惰轮螺栓紧固至44N·m。

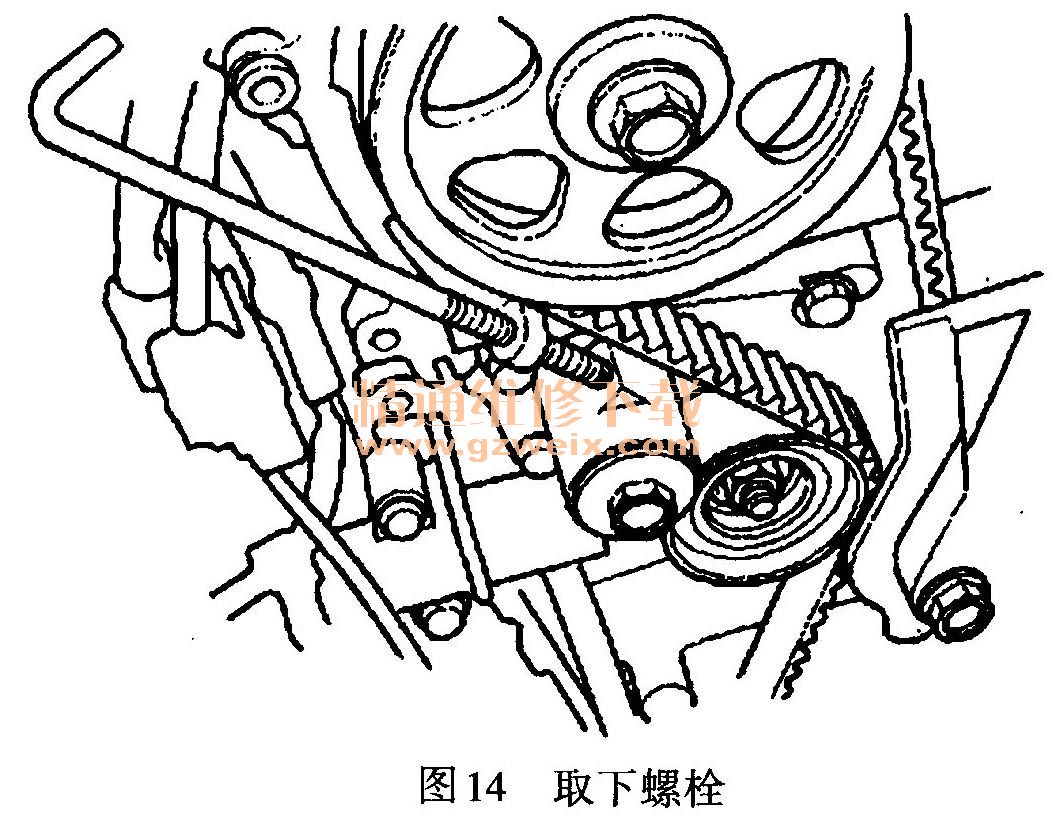

    7）按照图14所示，从后盖上把固定正时带调节器的螺栓取下。

    8）按照图15所示，安装发动机支架螺栓。

    9）按照图16所示，安装正时带导盘。

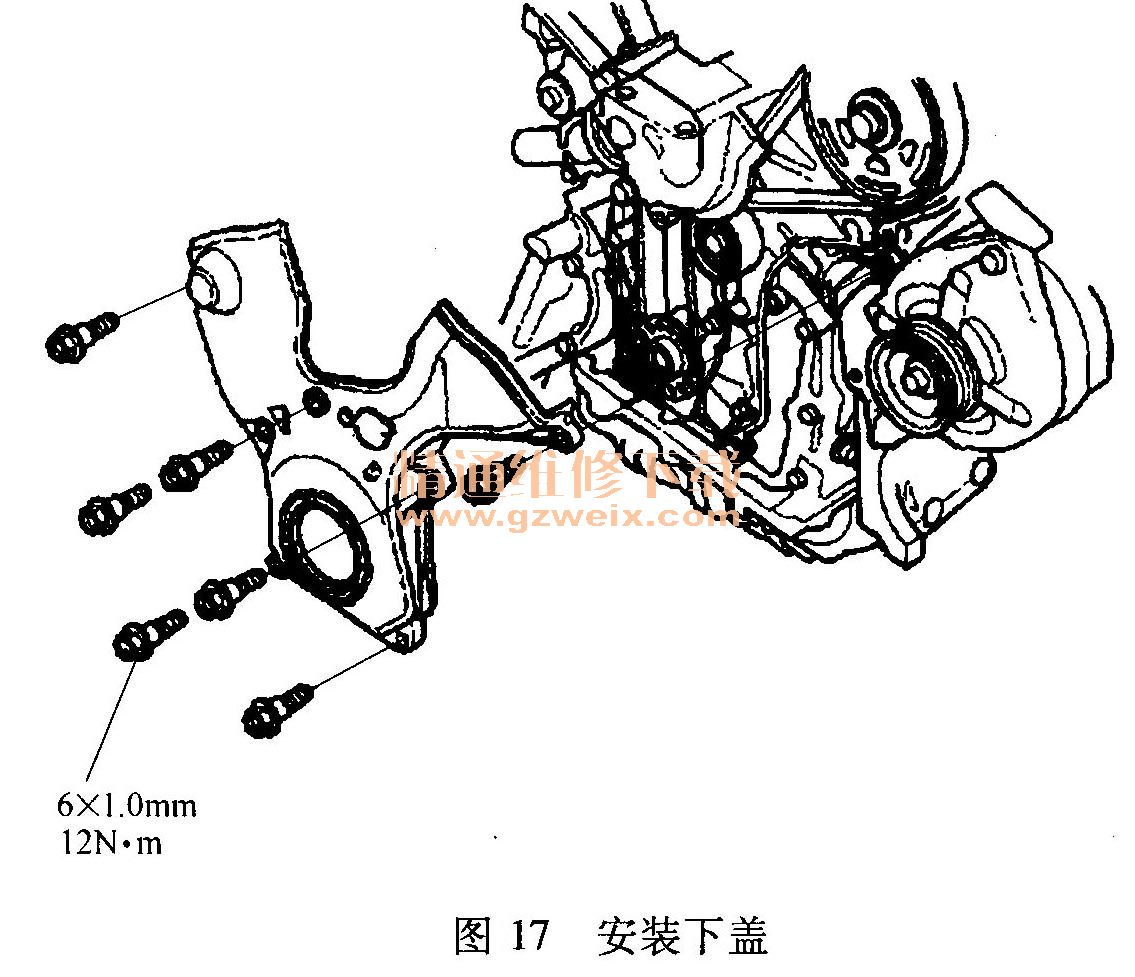

    10）按照图17所示，安装下盖。

    11）安装曲轴带轮。
    12）按照图18所示，安装前部上盖A和后部上盖B。

    13）顺时针转动曲轴带轮5一6圈，使正时带在曲轴带轮上就位。

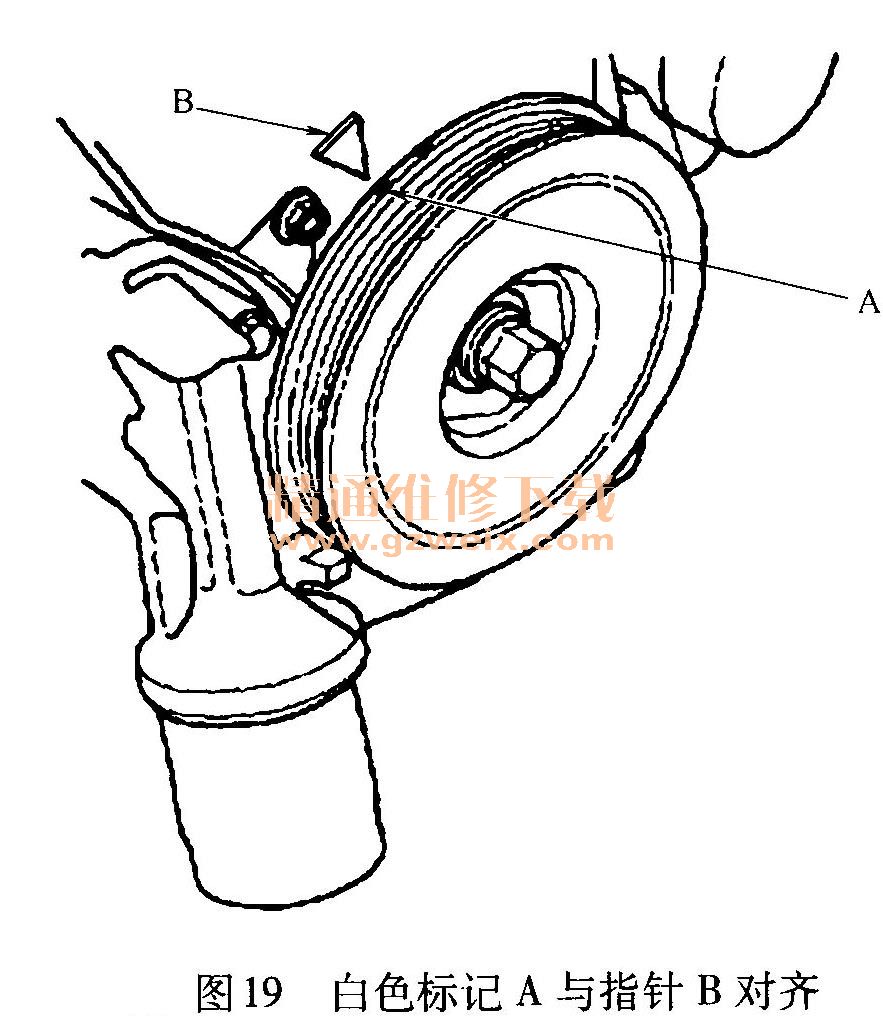

    14）按照图19所示，转动曲轴带轮，使白色的标记A与指针B对齐。

    15）检查凸轮轴带轮上的标记，确认标记设置在上止点位置。
    16）安装发动机侧支架A，并按照图中的顺序紧固螺栓（图20）。

    17）安装接地线B（图20）。
    18）安装发动机传动带自动张紧器。
    19）安装发动机传动带。
    20）安装挡泥板。
    21）安装右前车轮。
    22）执行曲轴位置学习程序。
