三、TRIBECA(驰鹏)轿车3. 0L发动机正时链条安装

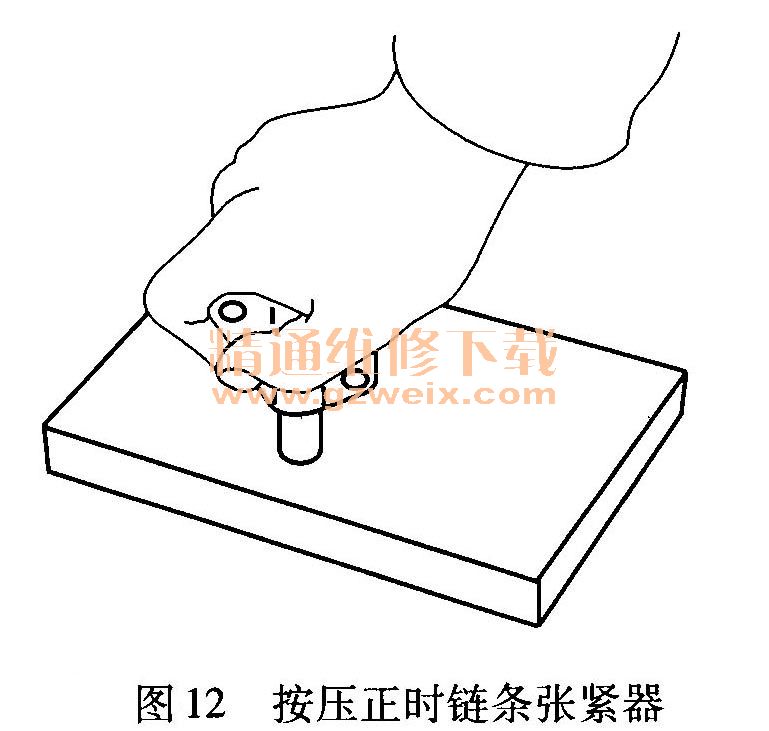

1)把正时链条张紧器抵在橡胶垫上,用力按压,如图12所示,使张紧器柱塞缩进,然后将一根细销插入张紧器柱塞与张紧器壳体之间的孔中。

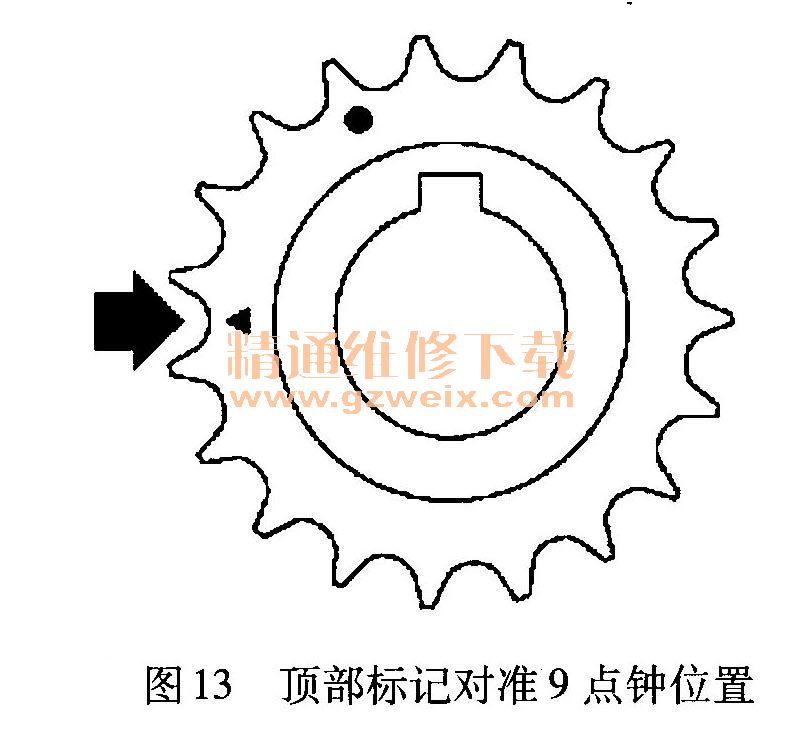

2)用专用工具将曲轴链轮上的顶部标记对齐到图13中的9点钟位置。

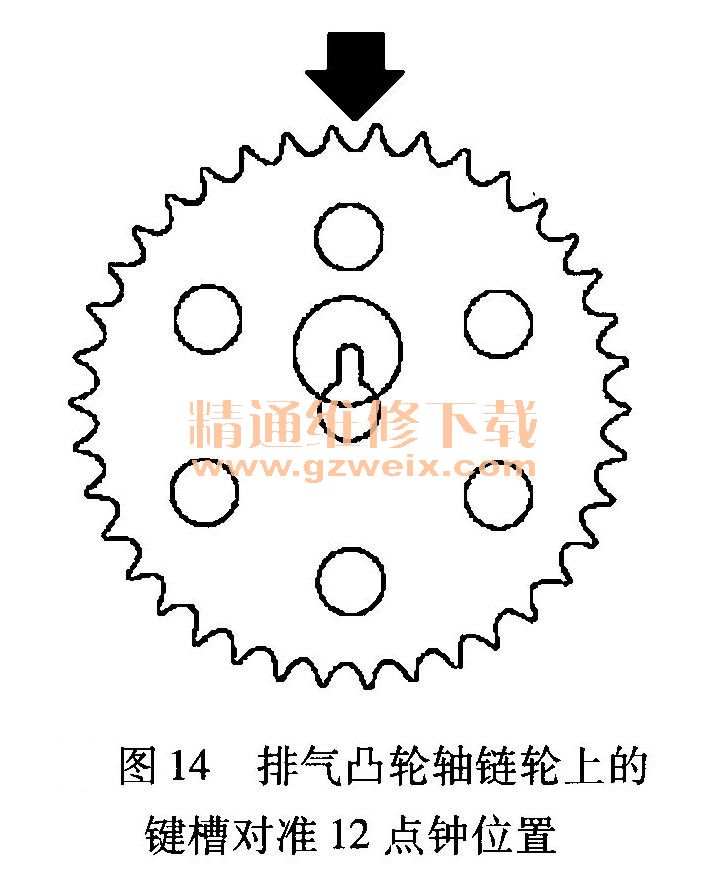

3)把排气凸轮轴链轮上的键槽对准12点钟位置,如图14所示。

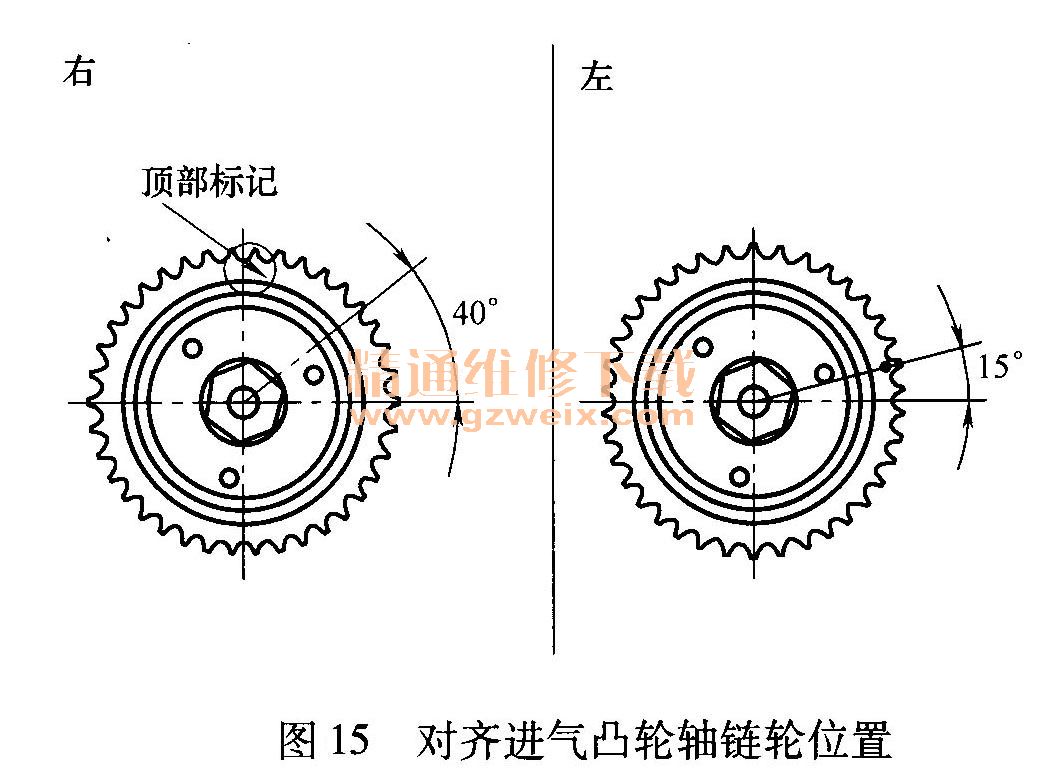

4)把进气凸轮轴链轮按照图15所示对齐。

5)顺时针转动曲轴链轮,使顶部标记对齐12点钟位置(1缸活塞位于上止点位置)

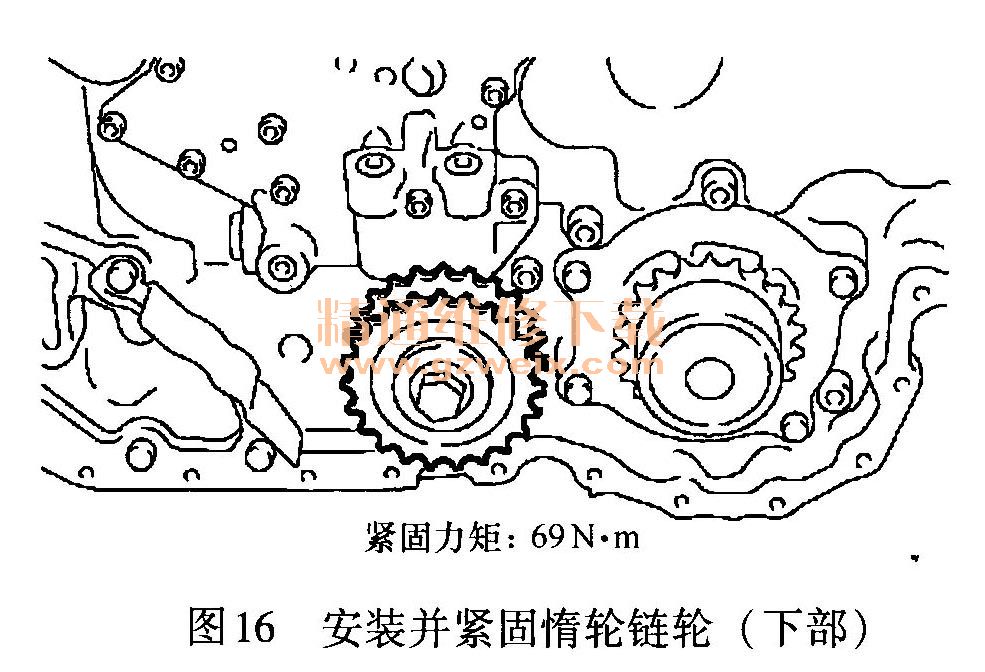

6)如图16所示,安装惰轮链轮(下部)并紧固。

7)安装正时链条(左)。

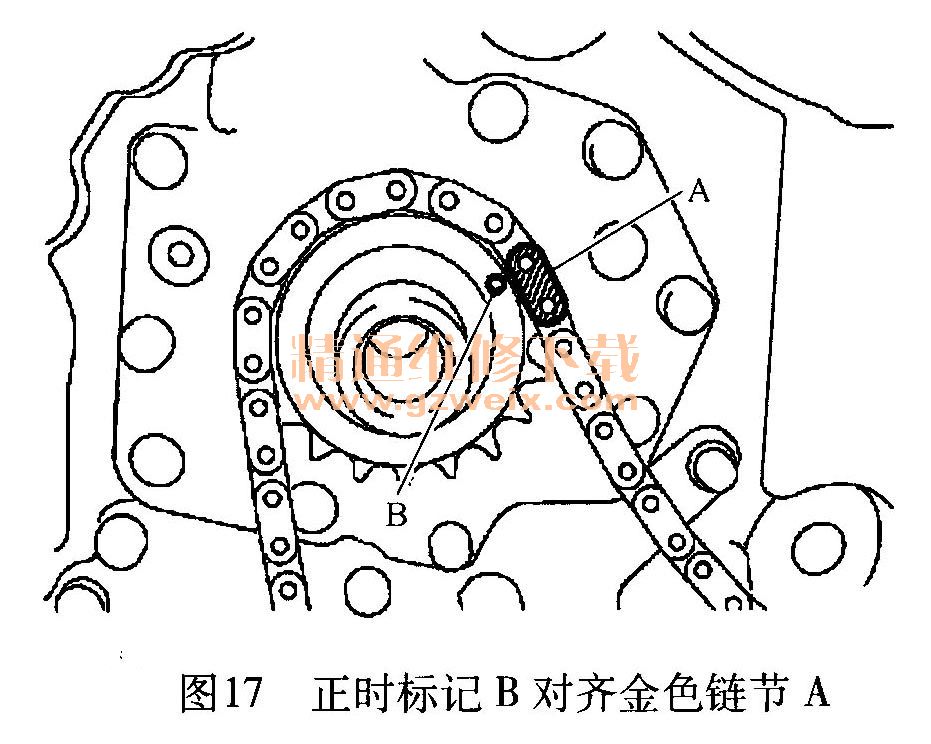

①按照图17所示,把曲轴链轮上的正时标记B与正时链条(左)上的金色链节A对齐。

②把正时链条(左)依次安装到惰轮链轮(下部)、水泵、排气凸轮轴链轮(左)和进气凸轮轴链轮 (左)上。按照图18所示,将正时链条上的蓝色链节A与凸轮轴链轮的正时标记B对齐。

③按照图19所示,安装惰轮链轮(上)

④如图20所示,安装正时链条导轨(左:在两个凸轮中间)

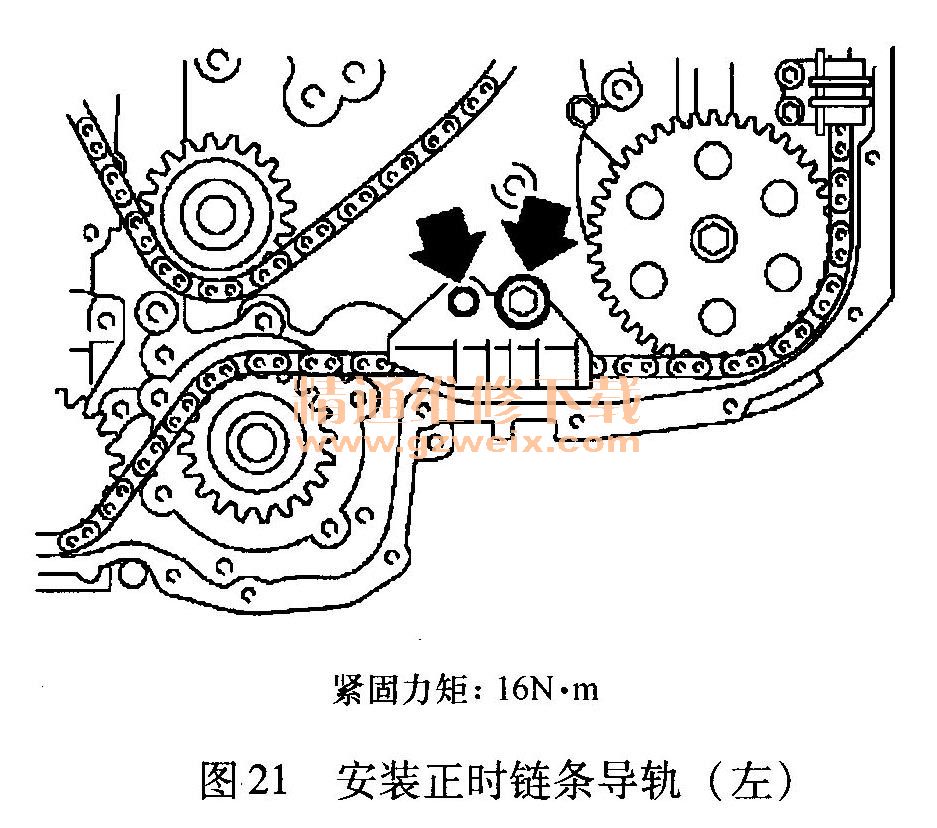

⑤如图21所示,安装正时链条导轨(左)。

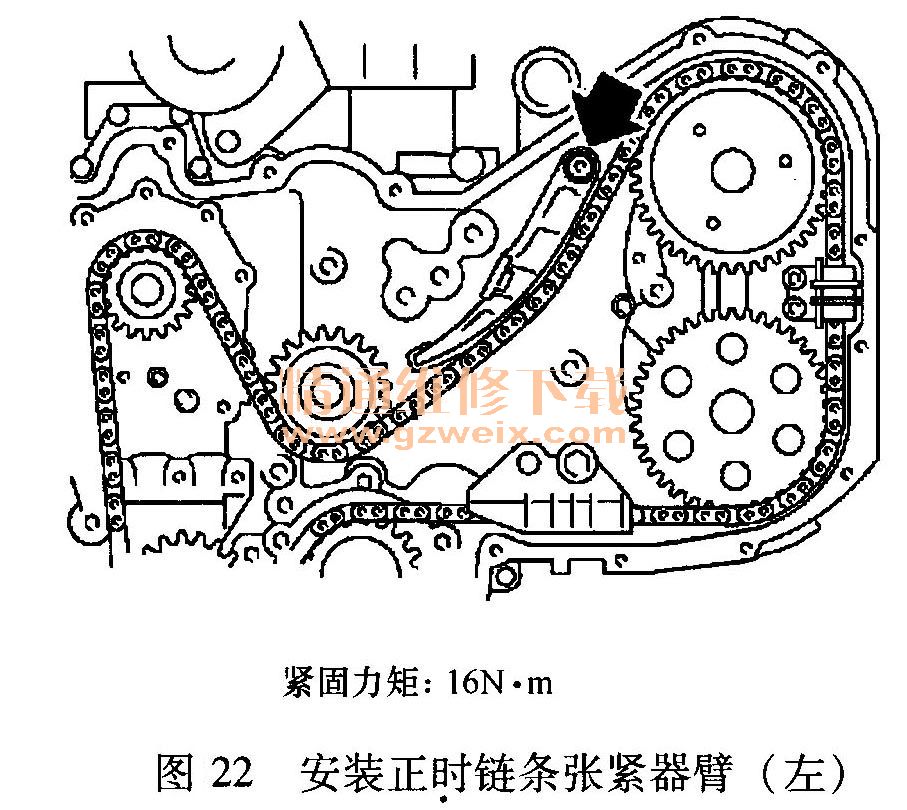

⑥按照图22所示

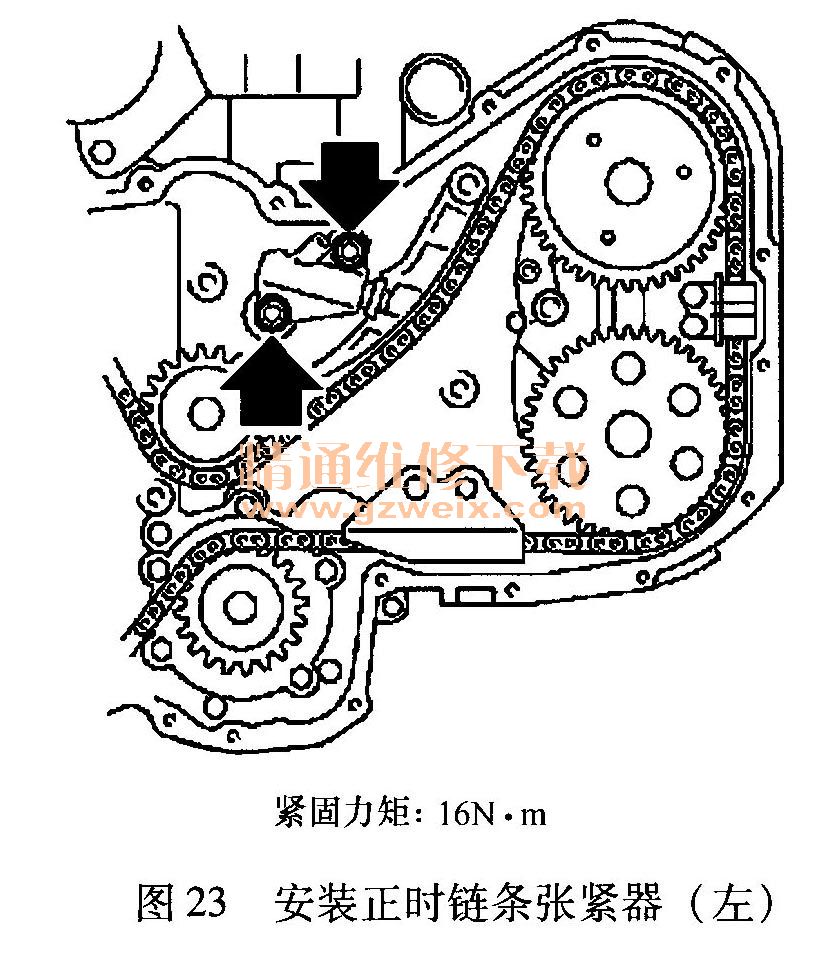

⑦按照图23所示
