一、TRIBECA（驰鹏）轿车3. 0L发动机正时链条部件识别

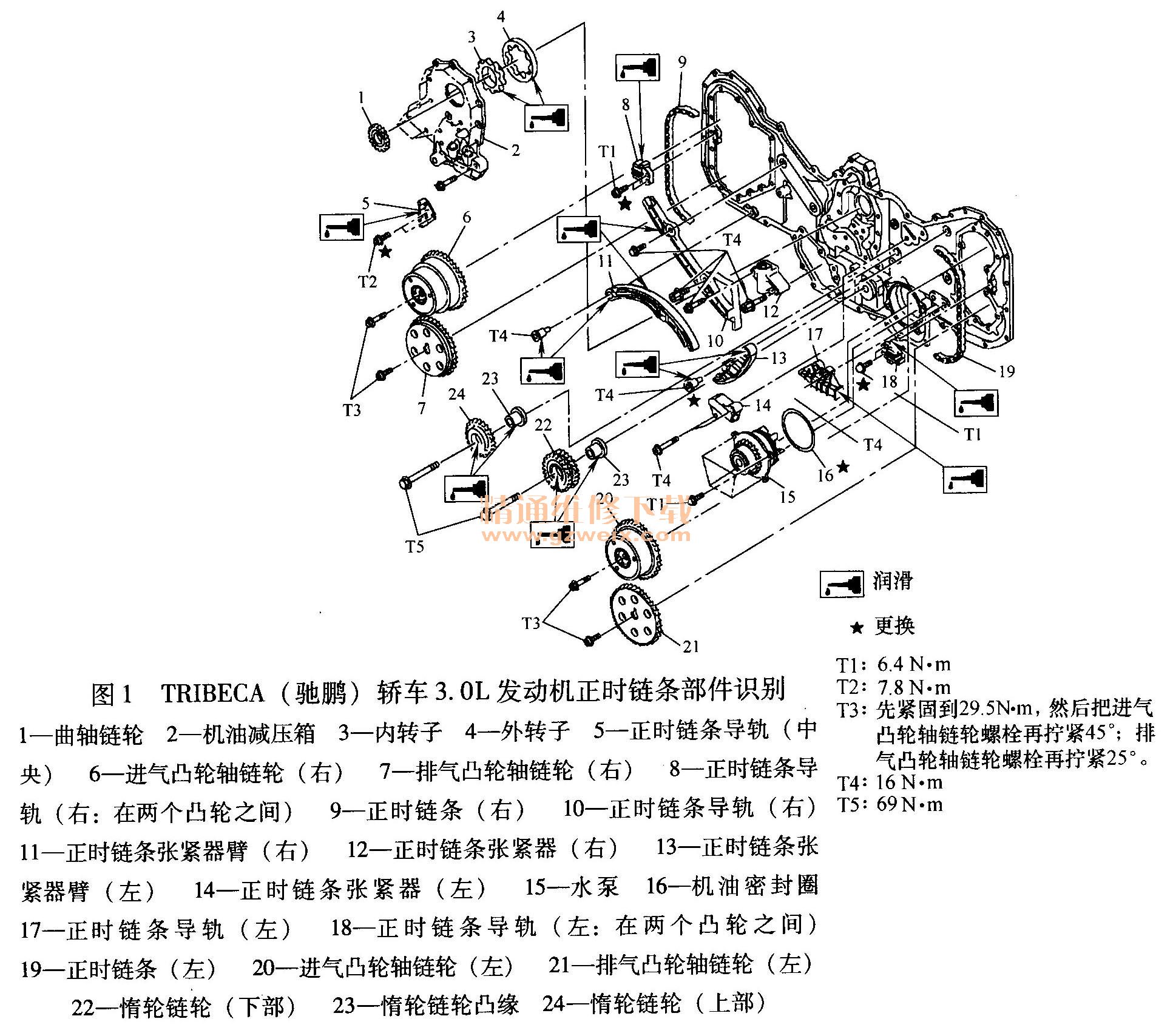

TRIBECA（驰鹏）轿车3. 0L发动机正时链条部件识别见图1。
二、TRIBECA（驰鹏）轿车3. 0L发动机正时链条拆卸
1）拆卸曲轴带轮。
2）拆卸前正时链条盖。

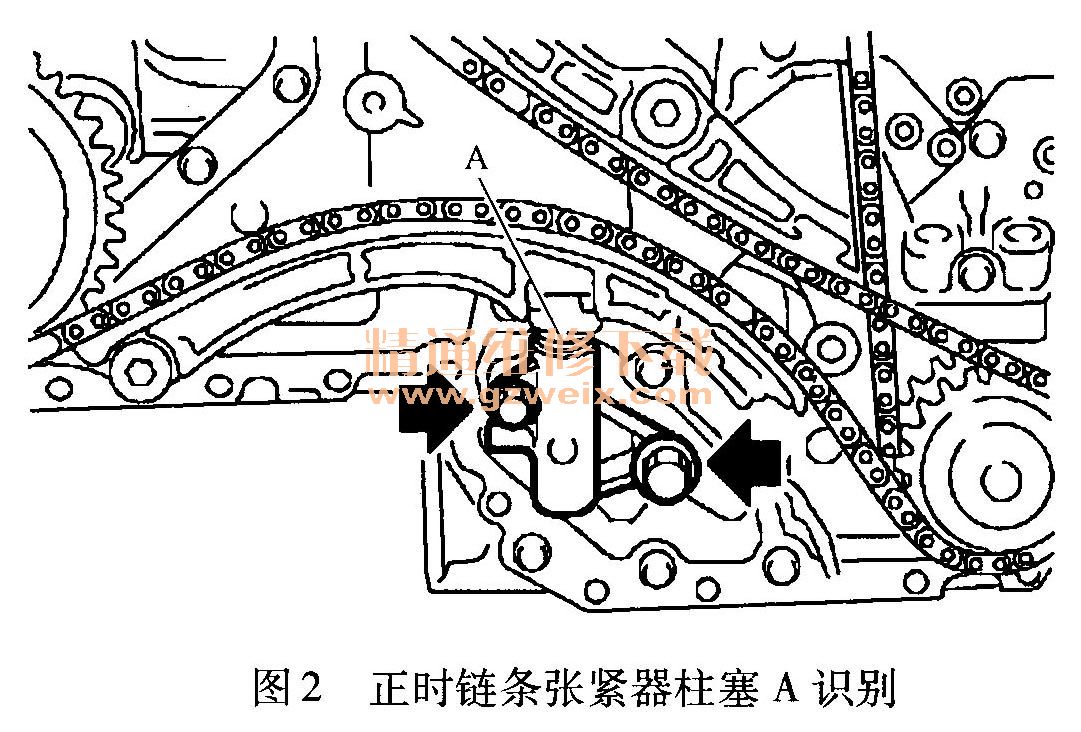

3）拆卸正时链条张紧器（右）。注意：不要让张紧器柱塞A（图2）脱出。

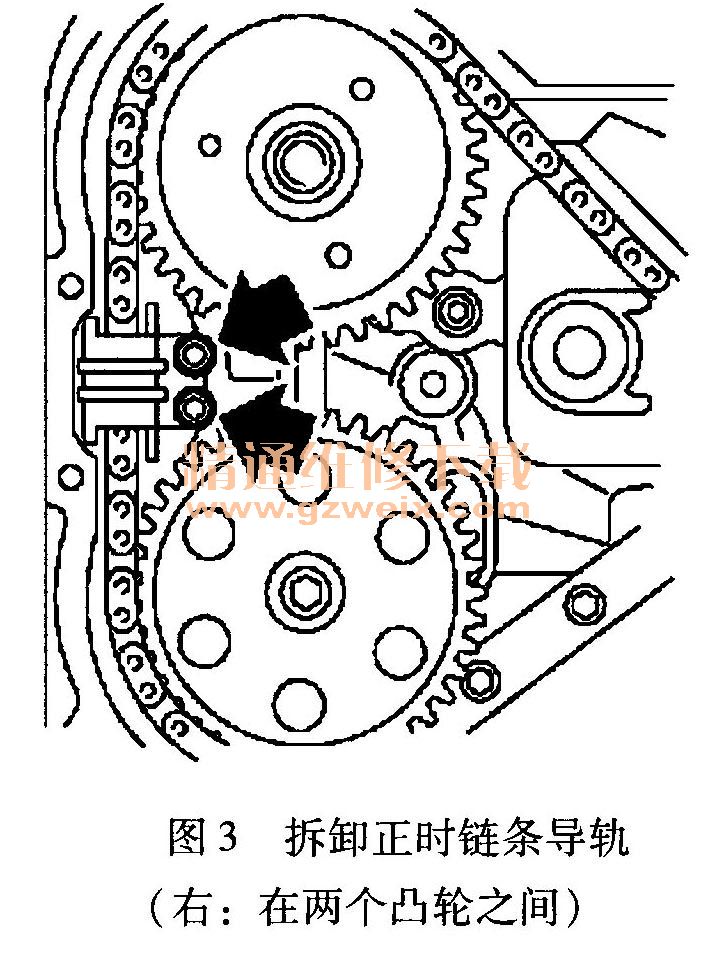

4）如图3所示，拆卸正时链条导轨（右：在两个凸轮之间）。
5）拆卸正时链条导轨（右）（图4）。
6）拆卸正时链条张紧器臂（右）（图4）。
7）拆卸正时链条（右）。

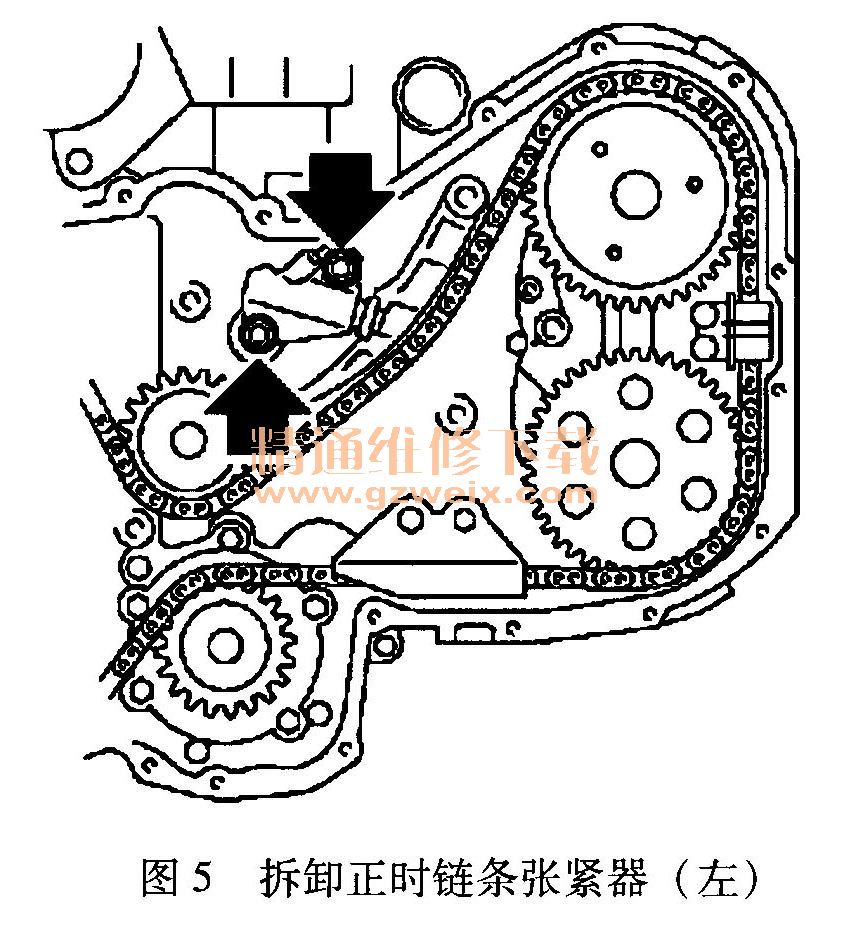

8）如图5所示，拆卸正时链条张紧器（左）。
9）如图6所示，拆卸正时链条张紧器臂（左）。
10）如图7所示，拆卸正时链条导轨（左：在两个凸轮之间）。

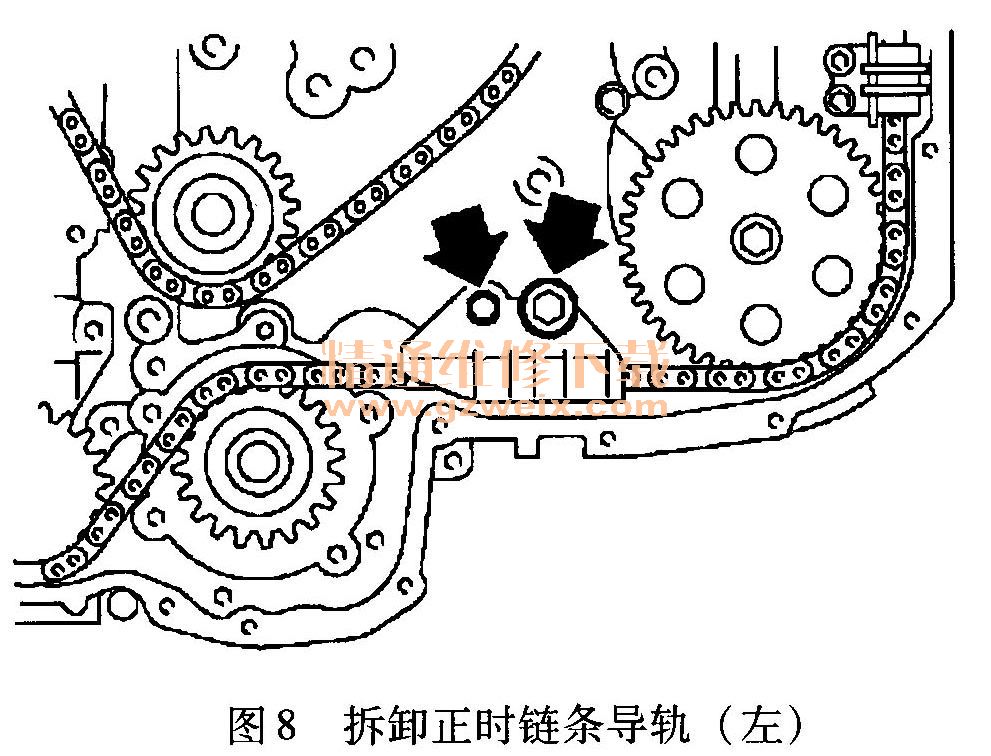

11）如图8所示
12）如图9所示
13）如图10所示，拆卸惰轮链轮（上部）。
14）拆卸正时链条（左）。
15）如图11所示，拆卸惰轮链轮（下部）。
