    8）安装正时链条（右）。
    ①按照图24所示，对齐惰轮链轮（下部）上的左侧和右侧正时链条标记。

    ②把正时链条（右）依次安装到进气凸轮轴链轮（右）和排气凸轮轴链轮（右）上。

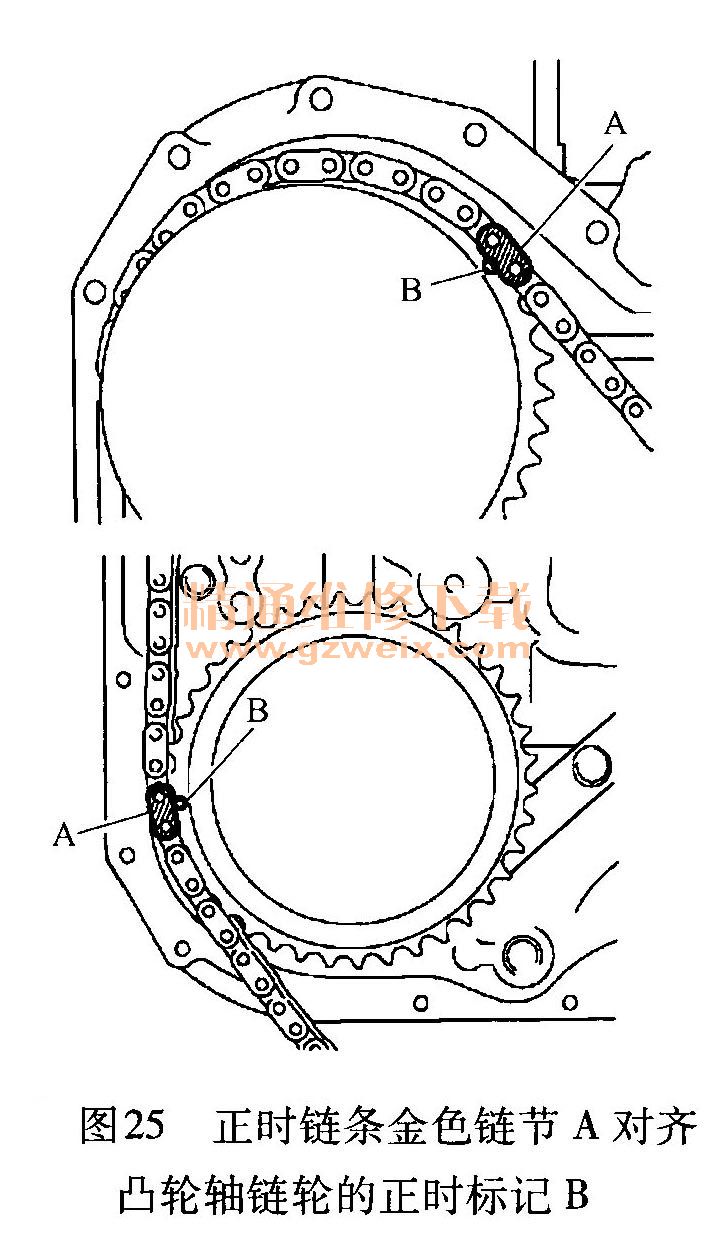

    按照图25所示，确认正时链条金色链节A对齐凸轮轴链轮的正时标记B。

    ③安装正时链条导轨（右）。
    ④按照图26所示，安装正时链条张紧器臂B（右）。

    ⑤按照图27所示，安装正时链条导轨（右：在2个凸轮之间，图26A）,,

    ⑥按照图28所示，安装正时链条张紧器（右）。

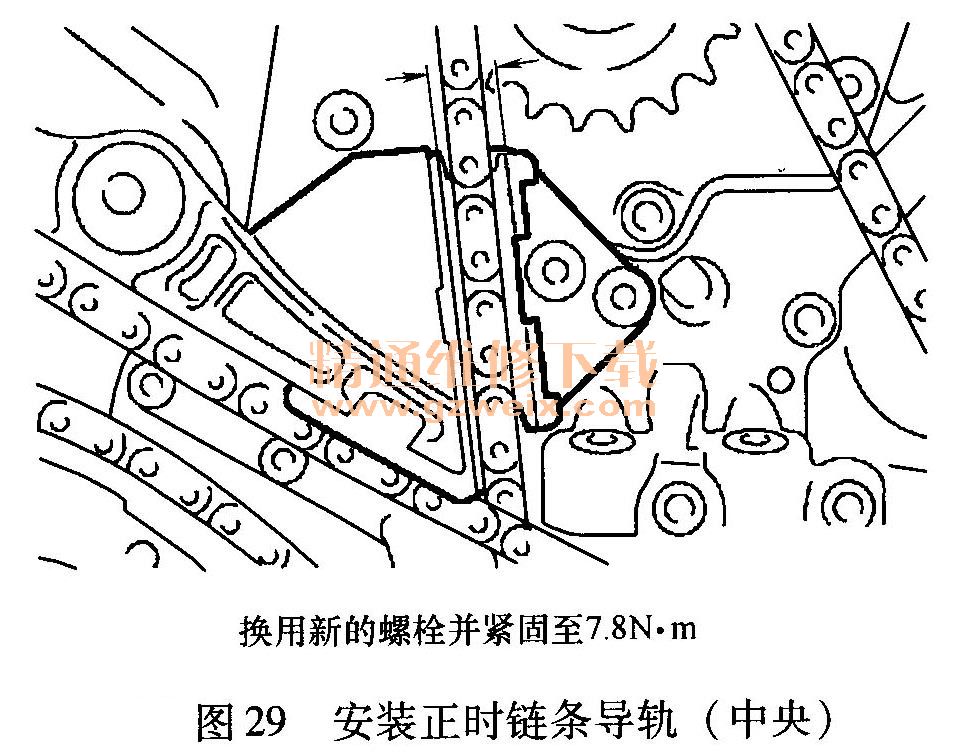

    ⑦把正时链条导轨（右）与正时链条导轨（中央）之间的间隙调节到8. 4～8. 6mm范围内。按照图29所示，安装正时链条导轨（中央）。

    ⑧从正时链条张紧器上拔出插入的止动销。
    9）安装前正时链条盖。
    10）安装曲轴带轮。
    11）安装发动机传动带。
