14）如图11所示，拆卸5个螺栓和正时带下盖。

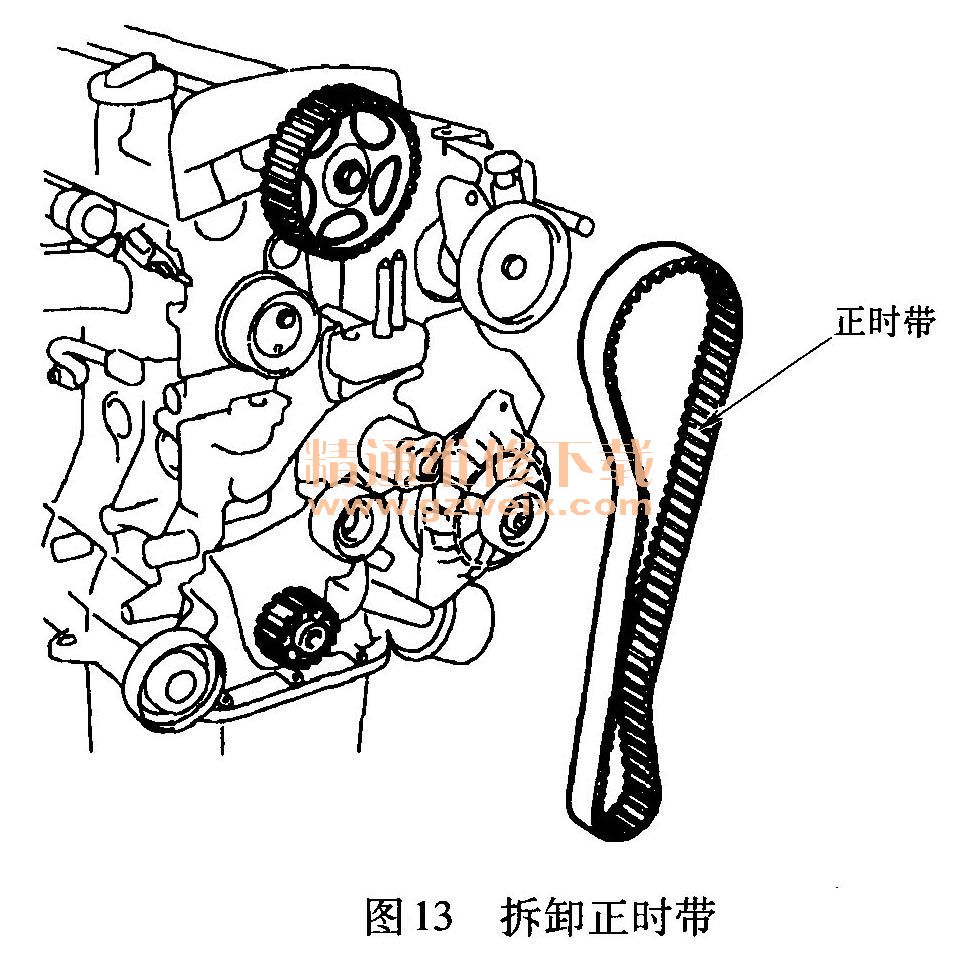

15）拆卸正时带张紧器和正时带，如图12和图13所示。
16）如图14所示，拆卸螺栓和正时带惰轮。
17）如图15所示，拆卸曲轴链轮。
18）拆卸
气缸盖罩。
①拆卸火花塞配线。

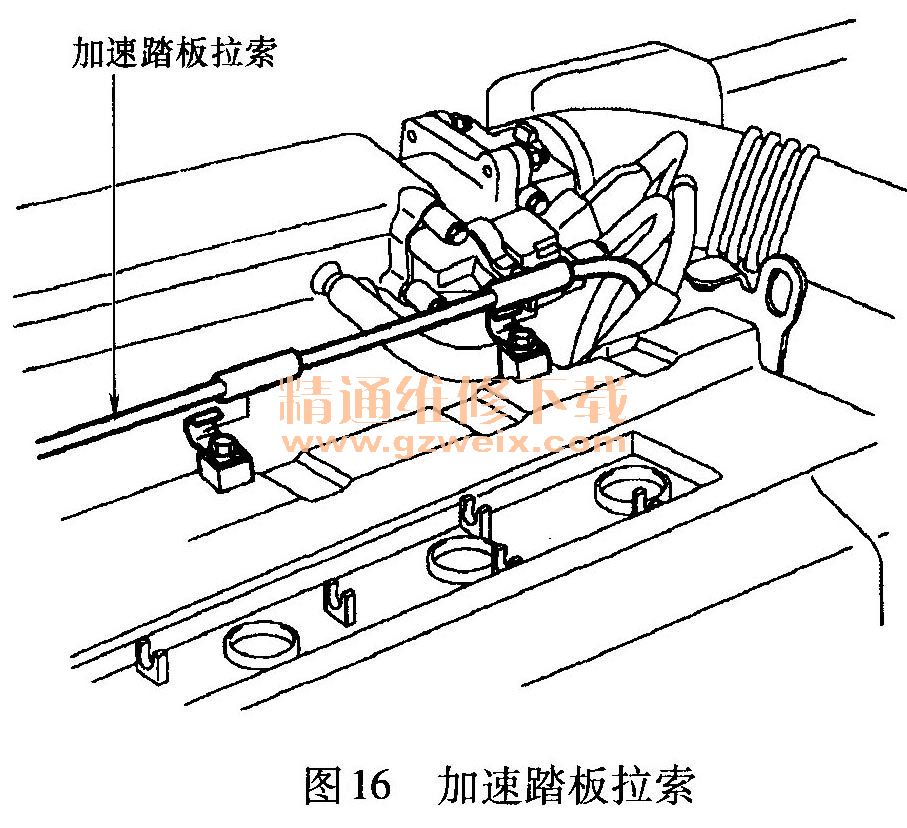

②如图16所示，从
气缸盖罩上拆下加速踏板拉索。

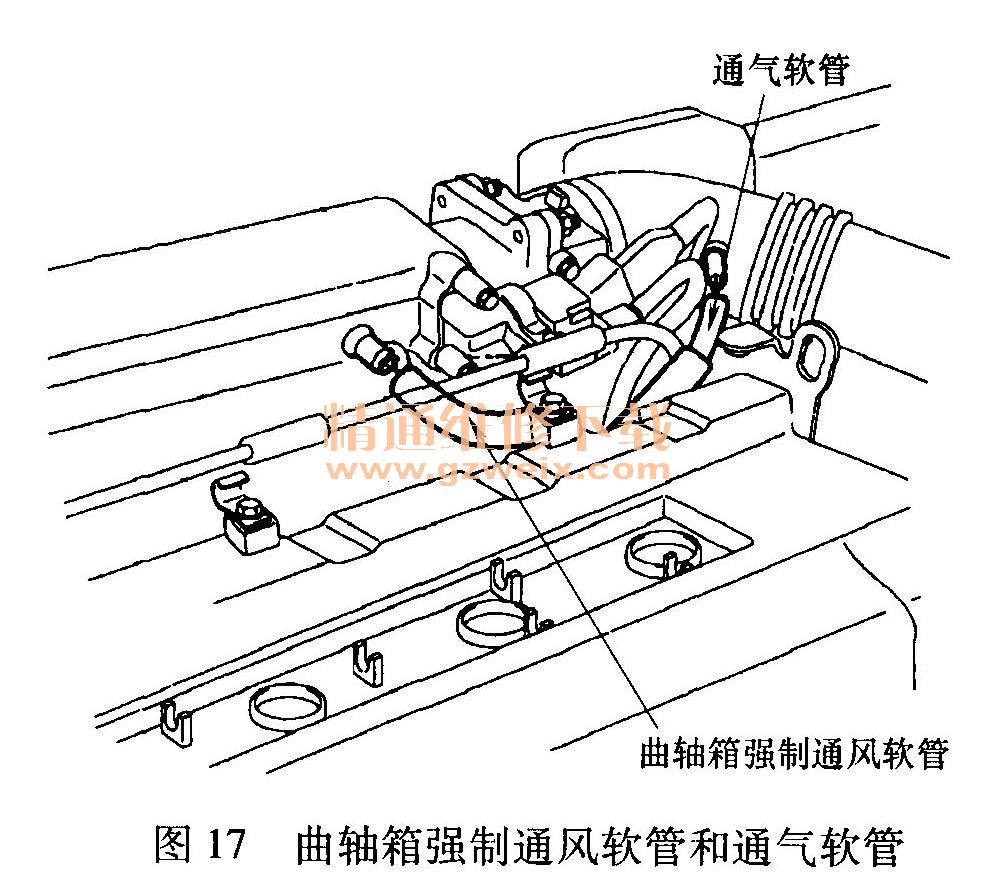

③如图17所示，拆卸PCV（曲轴箱强制通风）软管和通气软管。

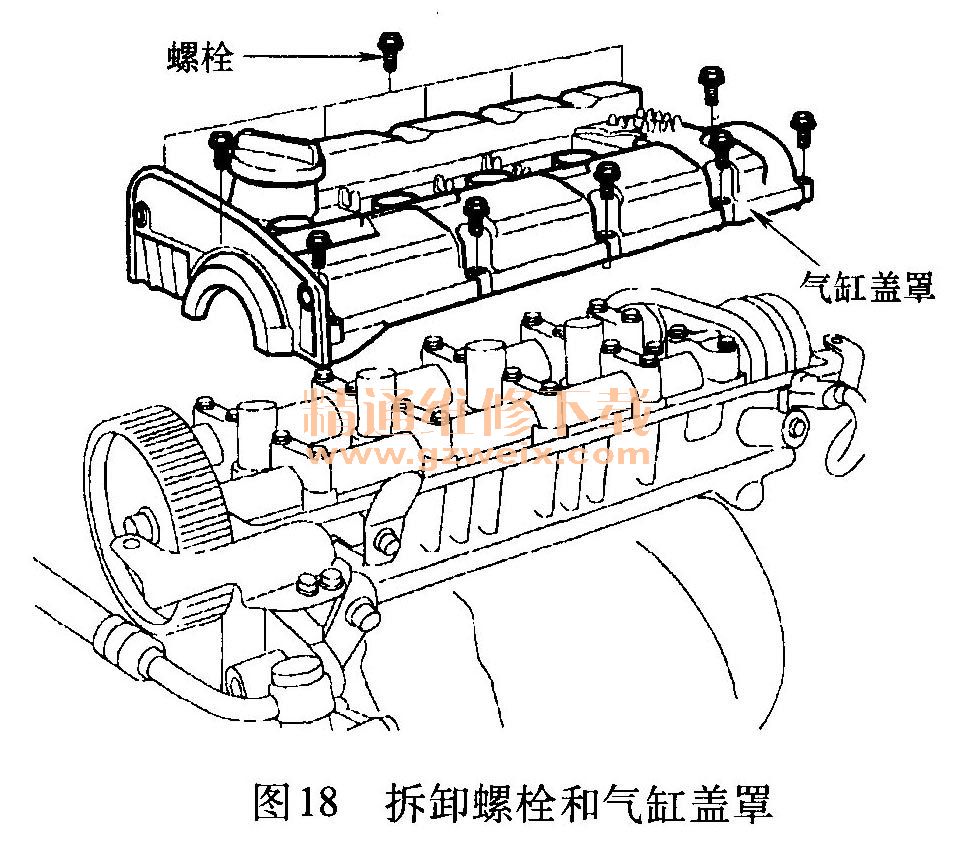

④如图18所示，拆卸螺栓和
气缸盖罩。
19）如图19所示，用扳手A固定住凸轮轴六角头部位，用扳手B拆下螺栓和凸轮轴链轮。
