三、TUCSON（途胜）轿车2. 0L发动机正时带安装步骤
    1）安装凸轮轴链轮并将凸轮轴链轮螺栓紧固至100～120N·m。
    2）参照图18，安装气缸盖罩。
    3）参照图17，安装曲轴箱强制通风软管和通气软管。
    4）参照图16，安装加速踏板拉索。
    5）安装火花塞配线。
    6）参照图15，安装曲轴链轮。’

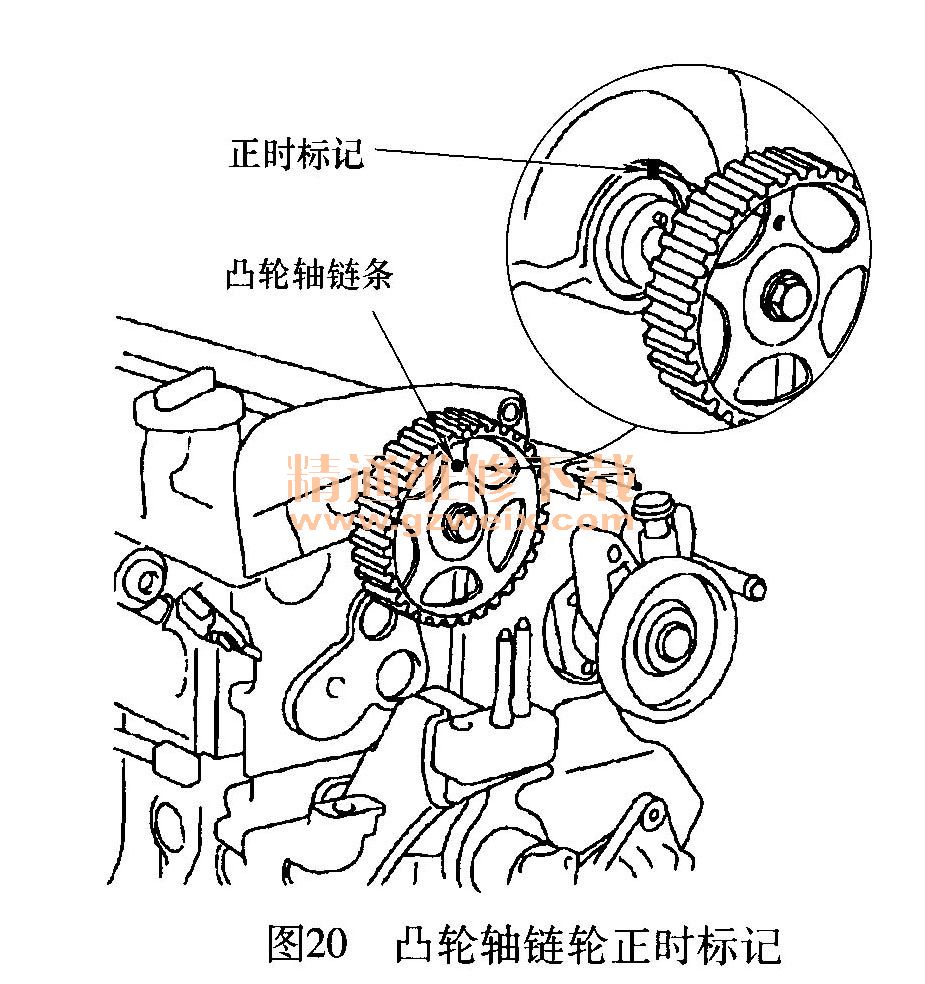

    7）使气缸1处于压缩上止点位置，对齐凸轮轴链轮和曲轴链轮上的正时标记，如图20和图21所示。



    8）参照图14，安装正时带惰轮，并将惰轮的固定螺栓紧固至43～55N·m。

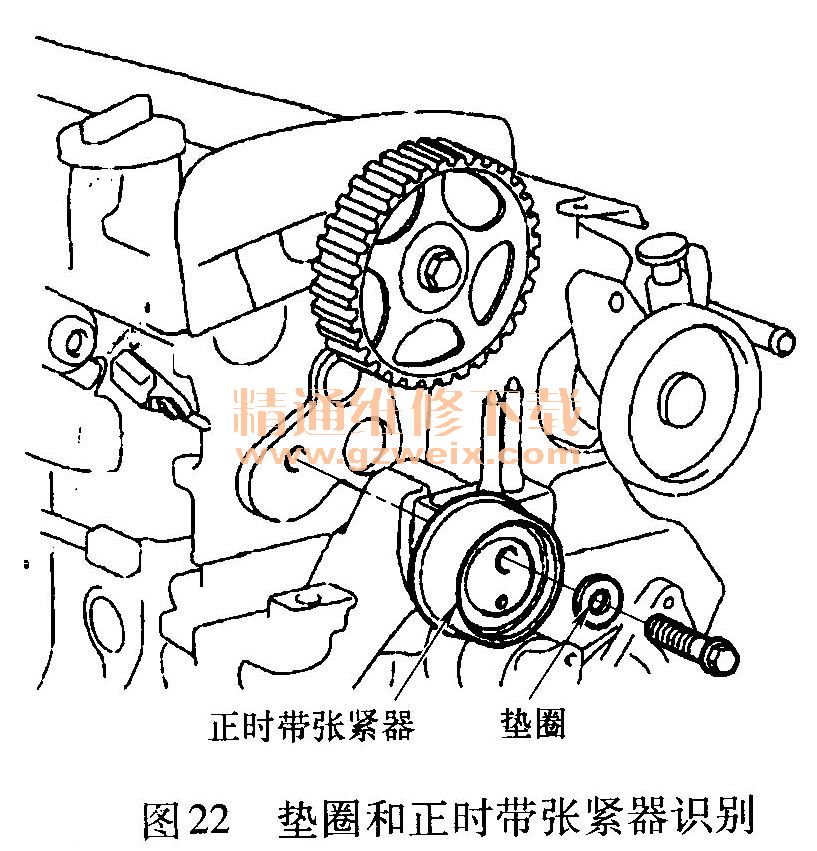

    9）用垫圈暂时安装正时带张紧器，如图22所示。

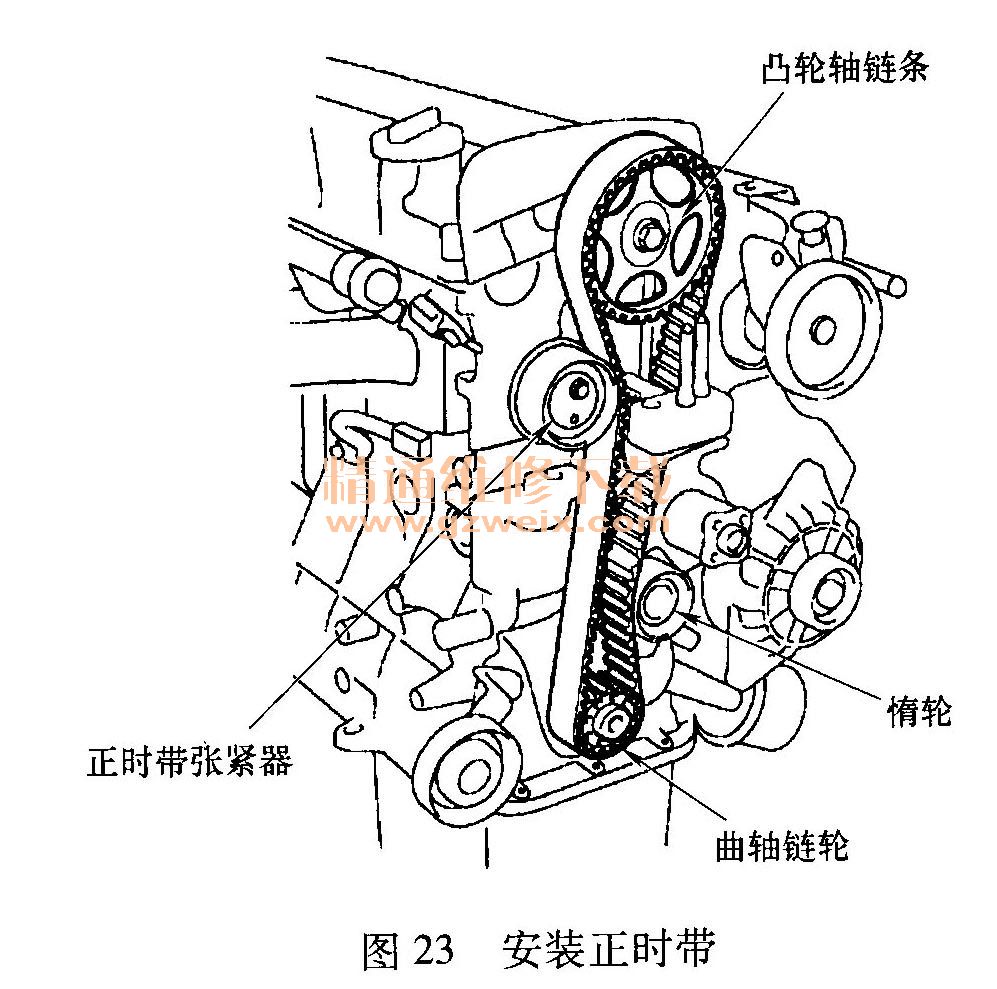

    10）按照曲轴链轮一惰轮一凸轮轴链轮一正时带张紧器的次序，安装正时带，如图23所示。

    11）通过中央螺栓在正时带上加力，暂时固定正时带张紧器轮。
    12）调节正时带张紧力：

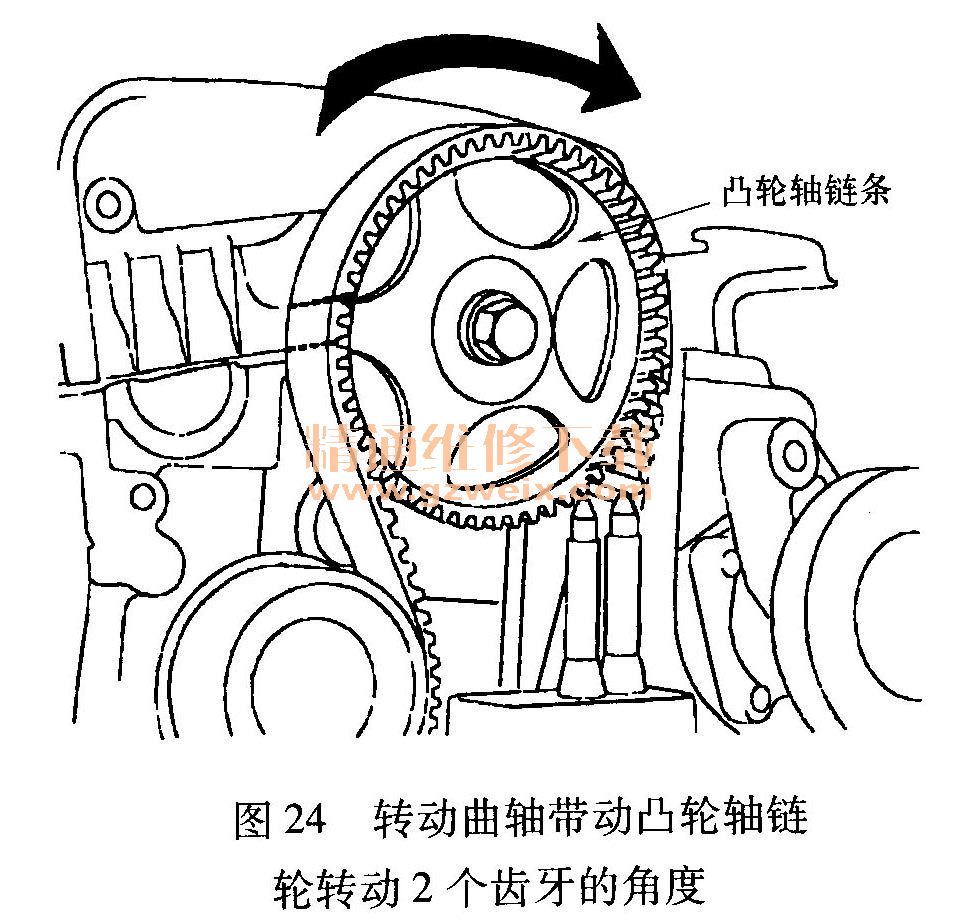

    ①如图24所示，沿顺时针方向转动曲轴，从而使凸轮轴链轮转动2个齿牙的角度（18°）。

    ②沿图25所示的方向，用工具转动张紧器，使正时带张紧。

    ③将张紧器螺栓紧固至43～55N·m。

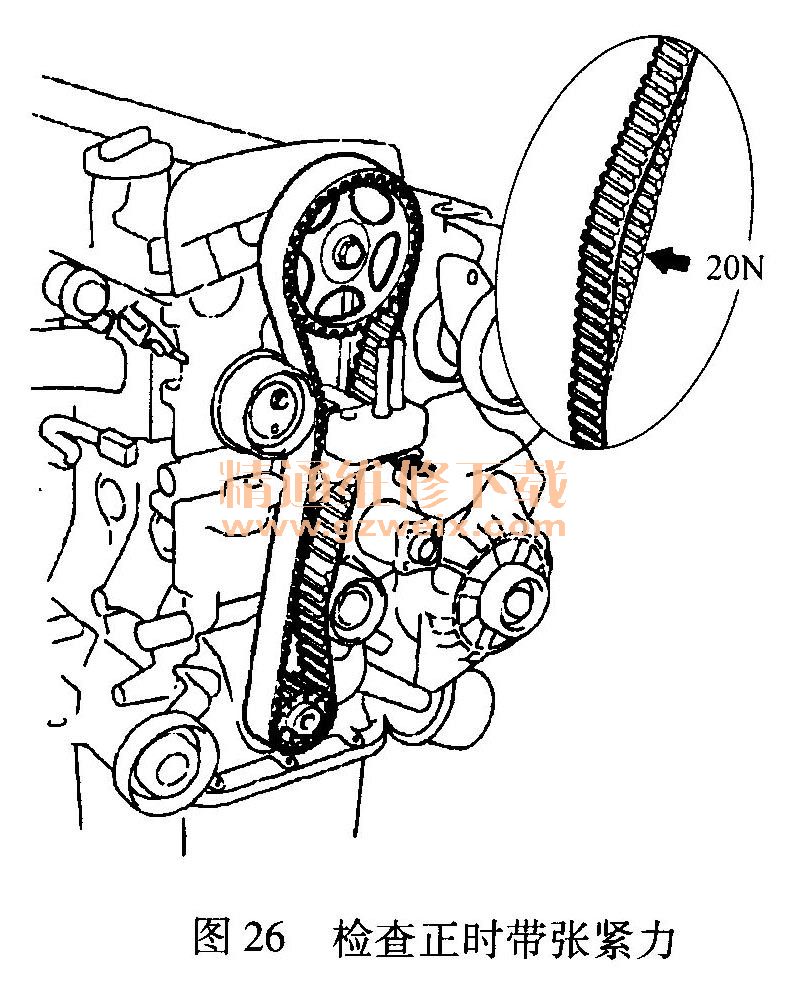

    ④重新检查正时带的张紧力，在正时带的张紧侧用大约20N的力水平推动正时带，正时带齿牙应凹陷约4～6mm左右，如图26所示。

    13）将曲轴沿顺时针方向转动2圈，重新对齐凸轮轴链轮和曲轴链轮上的正时标记。
    14）安装正时带下盖。
    巧）安装法兰和曲轴带轮，将曲轴带轮螺栓紧固至170～180N·m。
    16）安装正时带上盖。
    17）安装水泵带轮。
    18）安装动力转向泵带。
    19）安装空调压缩机带。
    20）安装交流发电机带。
    21）安装发动机装配支架：
    ①安装撑板。

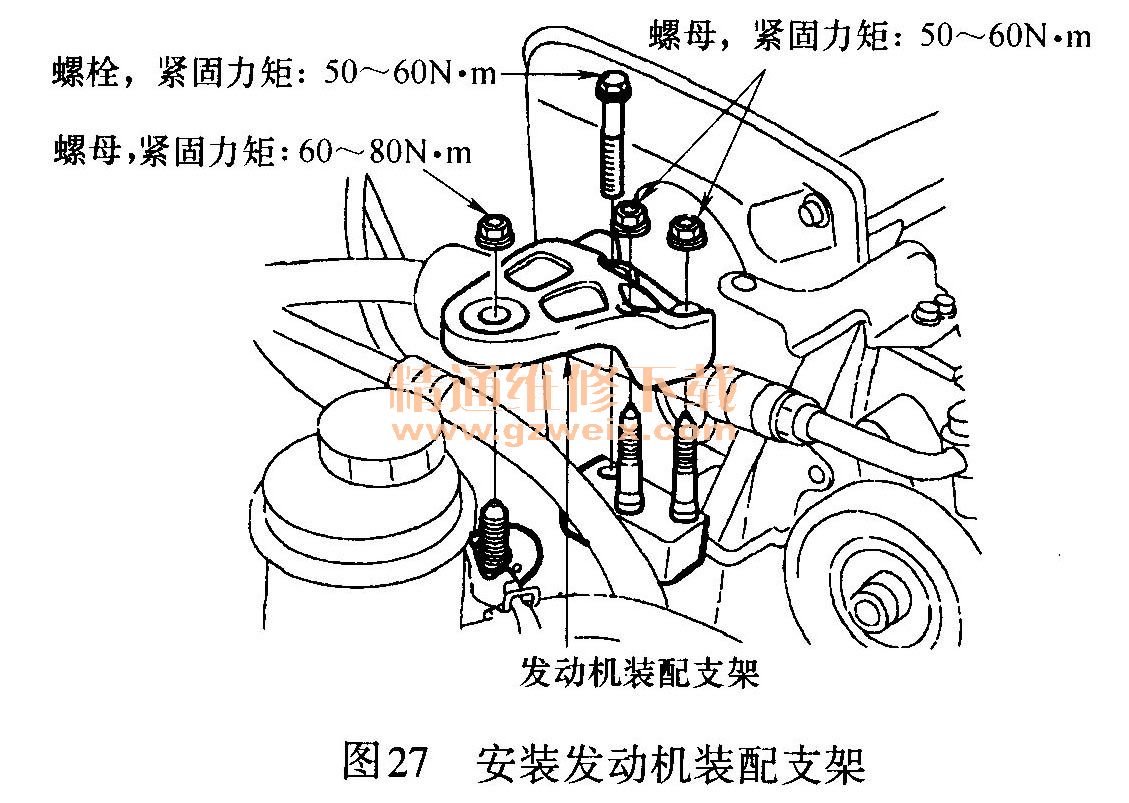

    ②如图27所示，安装发动机装配支架，将装配支架的固定螺栓紧固至43～55N·m。

    22）安装右前车轮。
    23）安装发动机盖罩。
