2008款起嘉年华JR1. 3L、TF1. 5L发动机正时校对
    1．正时链单元的拆卸步骤
    1）拆下气门室盖、附件传动带。

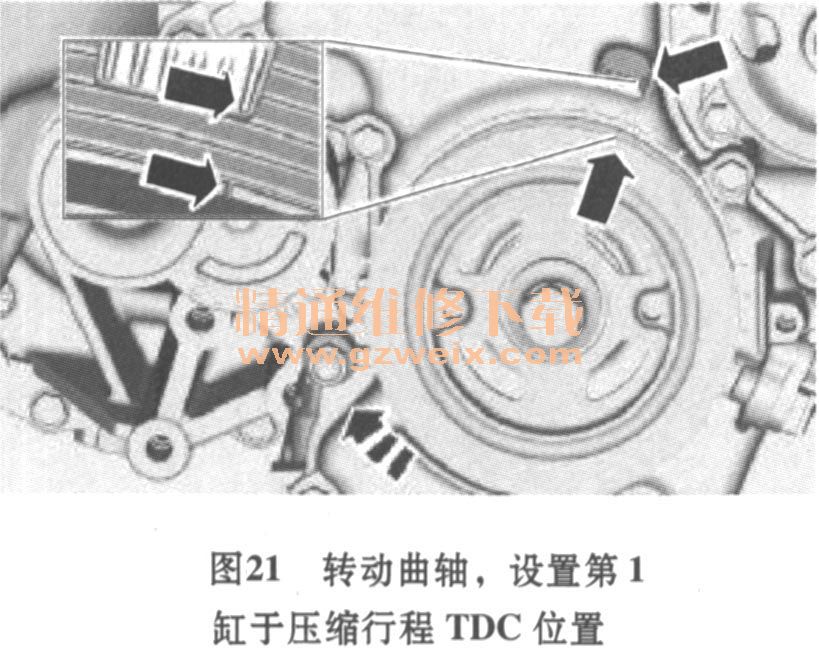

    2）顺时针旋转曲轴，设置第1缸于压缩行程TDC位置，如图21所示。

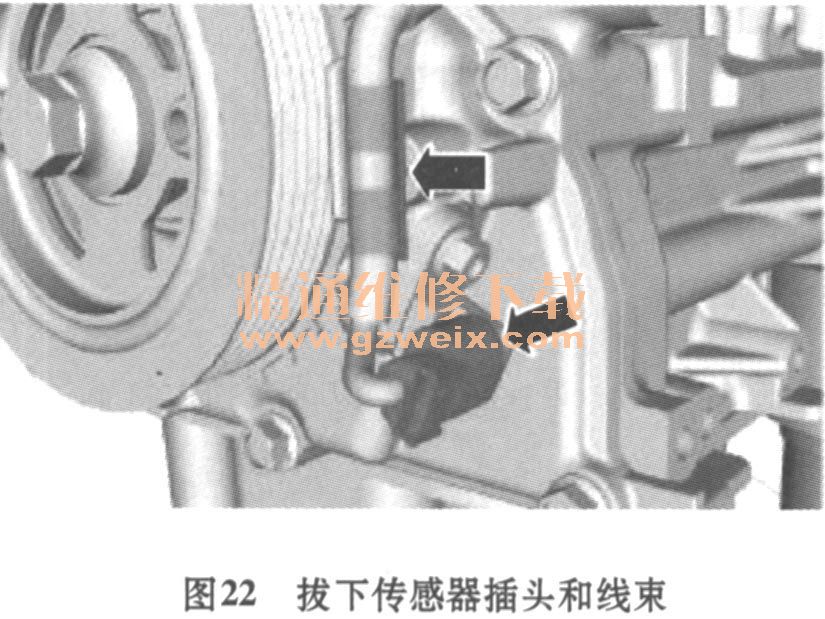

    3）如图22所示，拔下曲轴位置传感器插头和线束。

    4）取下曲轴前密封件。

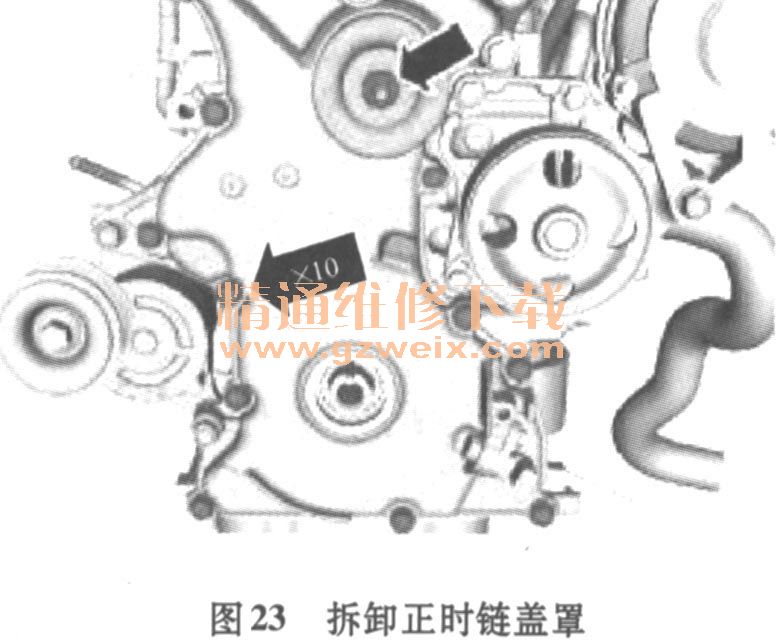

    5）拆卸正时链盖罩螺栓并取下正时链盖罩，如图23所示。

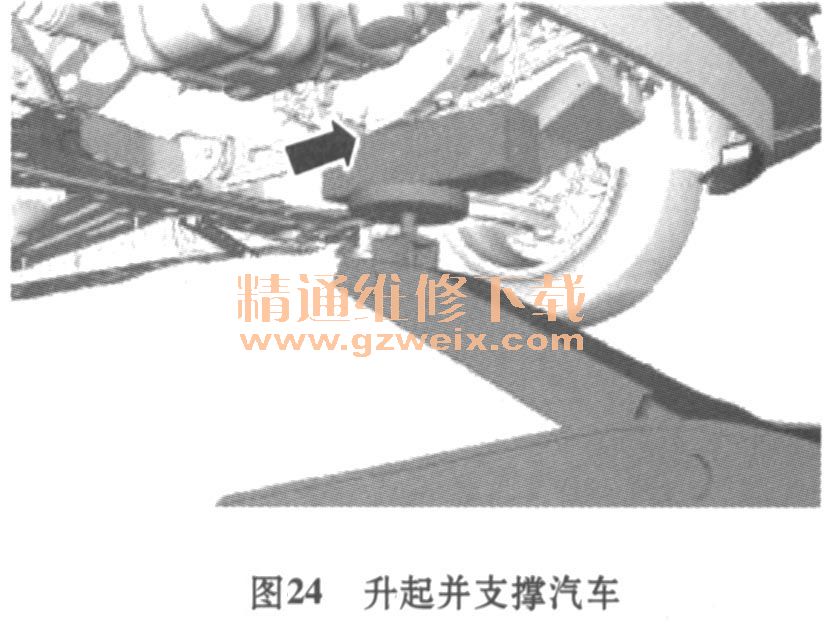

    6）用木块和卧式千斤顶升起汽车前部，并安全支撑，如图24所示。

    7）拆卸空调高低压管路固定螺栓。
    8）拆卸发动机悬置螺栓。

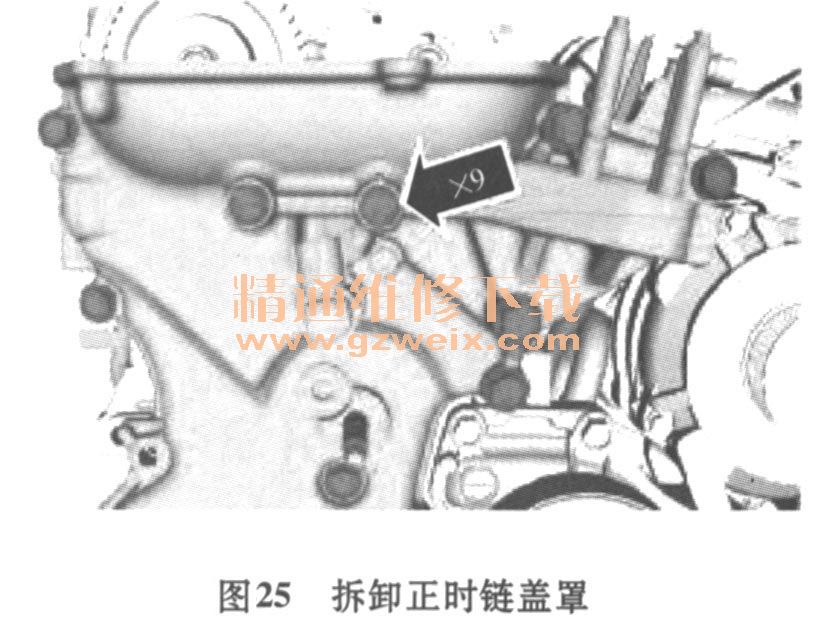

    9）拆卸发动机正时链盖罩螺栓，如图25所示。

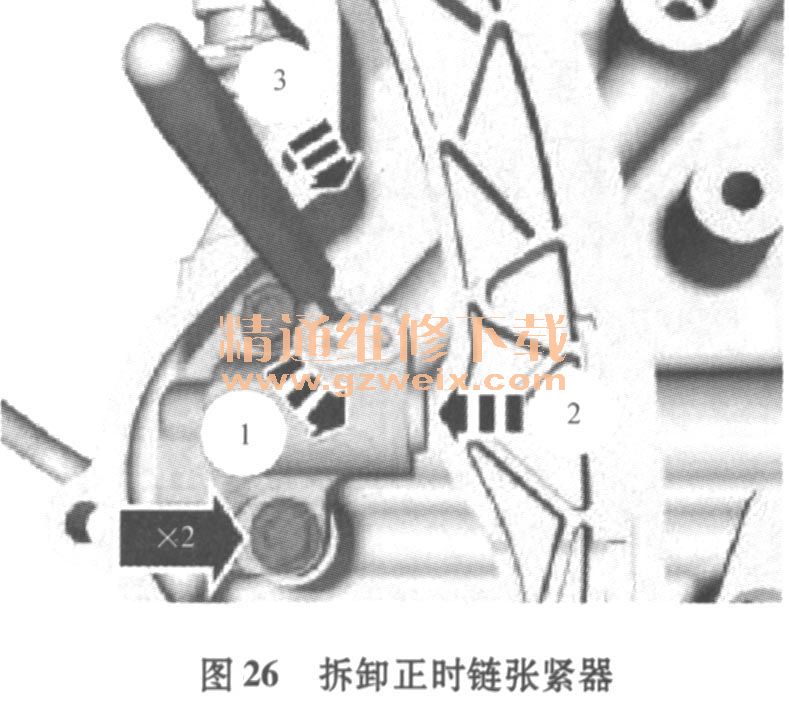

    10）压紧张紧器柱塞（2），用固定销（3）固定位置，拆下紧固螺栓并取下张紧器（1），如图26所示。

    11）拆卸正时链张紧轨，取下正时链并拆卸正时链导板，如图27所示。
