一辆行驶里程约3万km的2018年长安福特新蒙迪欧轿车。用户反映:该车右后门的无钥匙进入系统功能失效。

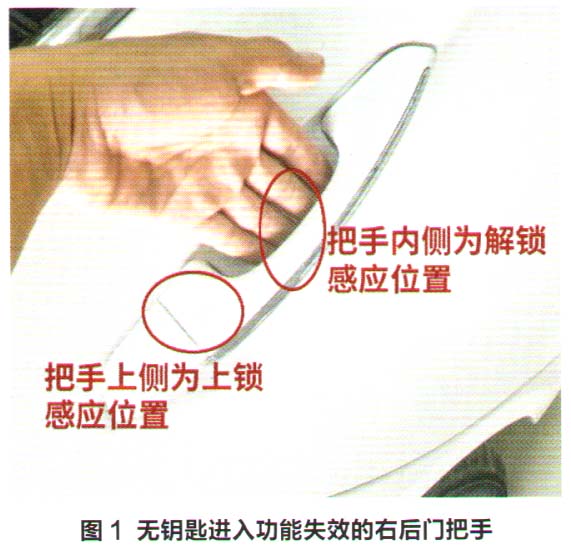

检查分析:维修人员首先进行试车,将车门全部关闭后,左前门、左后门和右前门把手均可使用被动进入功能(无钥匙进入功能)解锁或锁定车门,无需使用机械钥匙或钥匙遥控器。就是在车门外部1m范围内,使用已编程生效的被动钥匙,通过触碰外侧车门把手上的锁止或解锁传感器(图1),实现全部车门的锁定或解锁。但唯独右后门的该功能失效,确认故障与用户描述的一致。

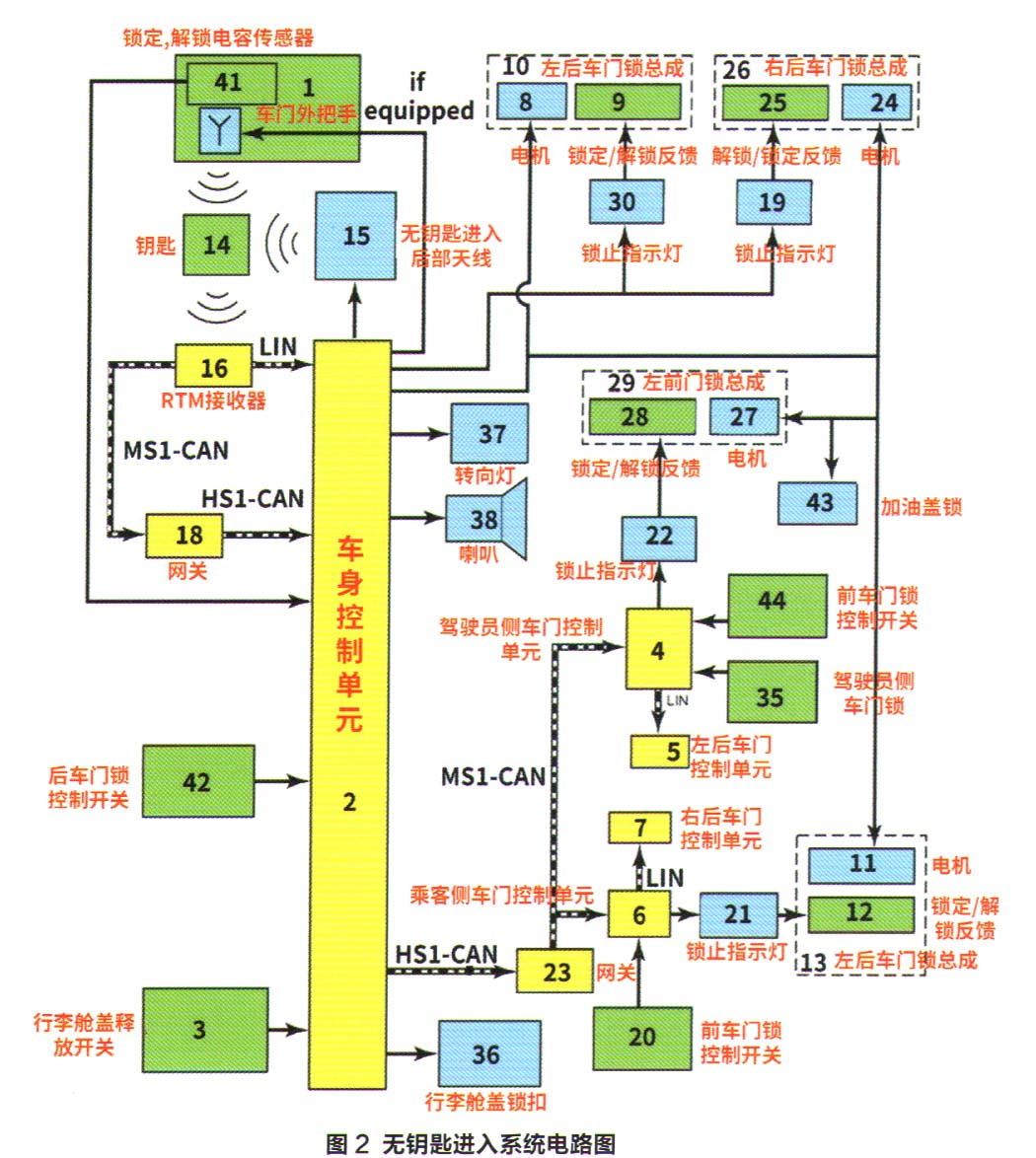

在检查该故障前,先了解一下该车的无钥匙进入中控锁系统(图2)。该车中控锁系统可根据来自车门锁控制开关、钥匙遥控发射器以及被动进入系统的信号输入,车身控制单元(
BCM)接收到相应信号后,将解锁所有车门或锁定所有车门,即
BCM使用一系列集成继电器来控制车门锁。当继电器未通图,无钥匙进入功能失效的右后门把手电时,锁门中锁定电机的两端均搭铁。当解锁继电器通电时,将向锁定的一侧提供电压来解锁车门。当锁定继电器通电时,极性反转,电机将锁定车门。
遥控免钥匙进入系统由
BCM控制实现遥控无钥匙进入功能。触摸车门把手上的感应器后,发射器识别代码和遥控无钥匙进入命令将会被无线电接收发送控制单元(RTM)检索到。RTM解读此信息并通过LIN电路或在网络可用后,通过CAN向
BCM发送一条消息。如果
BCM检测到1把有效的已编程钥匙,则会执行命令,根据要求控制车门锁、激活喇叭和转向灯。被动进入系统的工作原理如下。
