奥迪A4L CALA 3.2L发动机正时校对方法
来源:本站整理  作者:佚名  2014-03-16 12:47:27


    3.凸轮轴正时链拆卸与安装
    拆卸步骤
    注意:拆却时变速器必须已拆却。
    1)拆下正时链下部盖板。
    2)将凸轮轴正时链从凸轮轴上取下。
    提示:对用过的凸轮轴正时链,转动方向相反时有损坏的危险厂。为了便于重新安装左侧和右侧凸轮轴正时链,用彩色箭头标记记下转动方向。不得用冲窝、刻槽等方法对凸轮轴正时链作标记。
    3)拆除定位销T40071,并取下左侧凸轮轴正时链。
    4)旋出螺栓,并取下右侧链条张紧器。

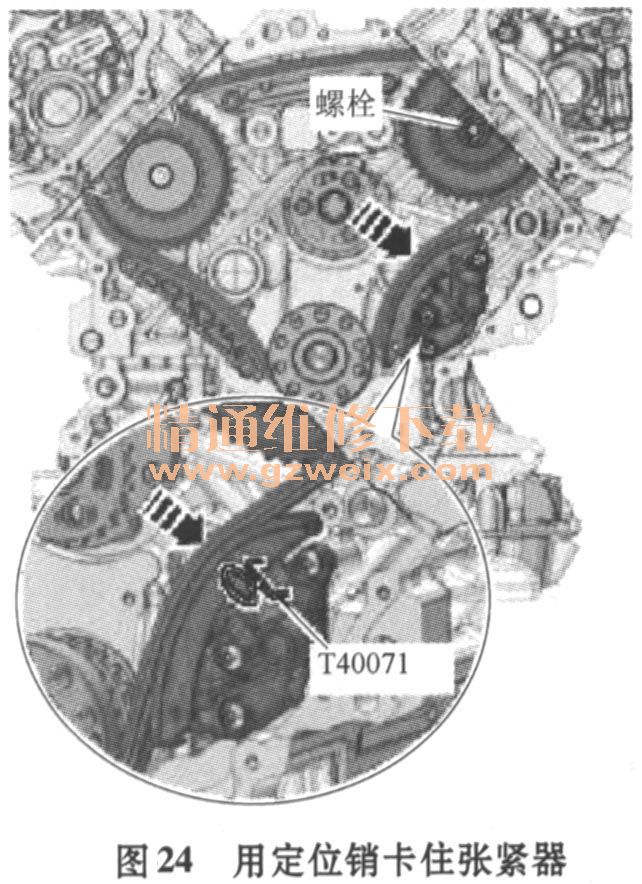

    5)按压正时机构驱动链张紧器的滑轨,并用定位销T40071卡住链条张紧器,如图24所示。

    6)松开驱动链轮螺栓约1圈。
    7)将驱动链轮和轴承螺栓略微翻到一侧,向上取出右侧凸轮轴正时链。
    安装步骤
    提示:如果张紧件已被从链条张紧器中取出,那么请注意安装位置:壳体底部的孔指向链条张紧器,活塞指向张紧轨道。必须更换所有拧紧后需要继续旋转一个角度的螺检。
    1)将左侧凸轮轴正时链放到拆卸时记下的标记上。
    2)向下按压左侧凸轮轴正时链张紧器的滑轨,并用定位销T40071卡住链条张紧器。
    3)将右侧凸轮轴正时链穿到链轮轴承螺栓上,同时注意拆卸时记下的标记。
    4)拧紧轴承螺栓的螺栓。
    5)拆除定位销T40071。
    6)在右侧气缸盖上安装链条张紧器,并放上凸轮轴正时链。
    7)拧紧螺栓。
    8)将凸轮轴正时链放到凸轮轴上。
    9)安装正时链下部盖板。
    10)加注发动机机油,并检测发动机机油油位。

    4.控制机构传动链拆卸与安装
    拆卸步骤
    1)拆下正时链下部盖板。
    2)将凸轮轴正时链从凸轮轴上取下。
    3)拆卸取力器驱动链。
    4)按压链条张紧器的滑轨,并用定位销T40071卡住链条张紧器。为重新安装传动链,用彩色箭头标记记下转动方向。不得用冲窝、刻槽等方法对传动链作标记。
    5)旋出螺栓1并取下滑轨,如图25所示。

    6)旋出螺栓2并取下链条张紧器,如图25所示。
    7)取下控制机构传动链,如图25所示。
    安装步骤
    安装以倒序进行,同时要注意更换所有拧紧后需要继续旋转一个角度的螺栓。
    1)根据拆卸时记下的标记把控制机构传动链放到链轮上。
    2)安装滑轨并拧紧螺栓。
    3)安装链条张紧器并拧紧螺栓。
    4)按压传动链张紧器的滑轨,并将定位销T40071从链条张紧器中拔出。
    5)安装取力器传动链。
    6)将凸轮轴正时链放到凸轮轴上。
    7)安装正时链下部盖板。
    8)加注发动机机油,并检测发动机机油油位。
