一、凸轮轴正时链条和张紧器的更换
      1．拆卸程序
      （1）拆下发动机前盖。

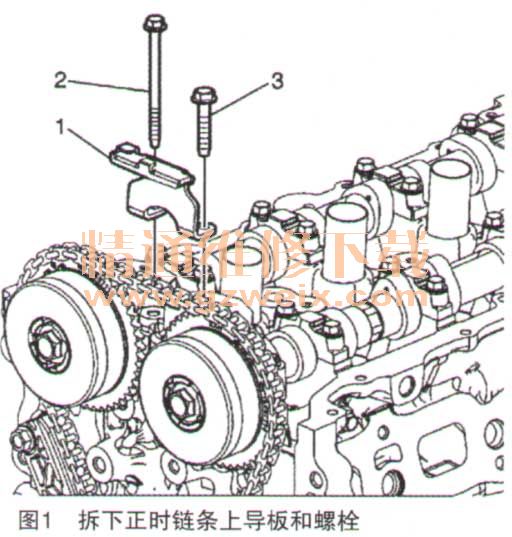

      （2）拆下正时链条上导板螺栓（如图1中2、 3所示）。拆下正时链条上导板（如图1中1所示）。

      （3）拆下正时链条张紧器螺栓（如图2中1所示）和正时链条张紧器（如图2中2所示）。

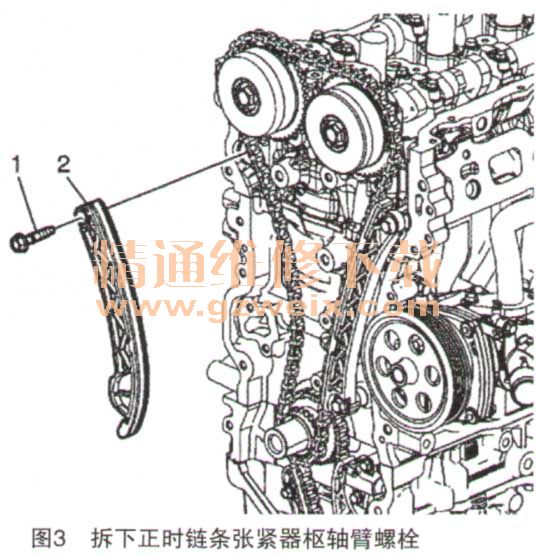

      （4）拆下正时链条张紧器枢轴臂螺栓（如图3中1所示）。拆下正时链条张紧器枢轴臂（如图3中2所示）。

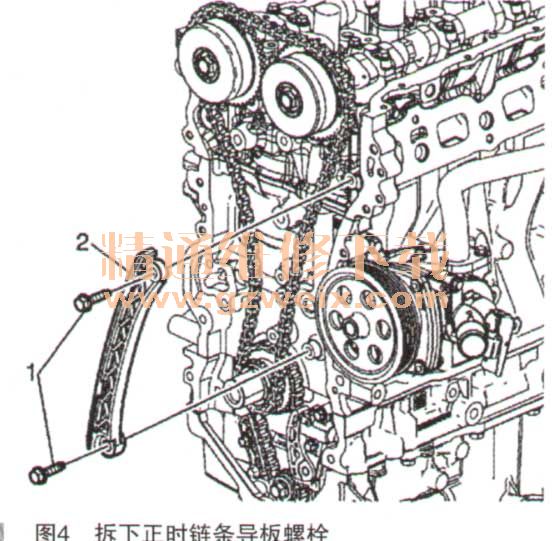

      （5）拆下正时链条导板螺栓（如图4中1所示）。拆下正时链条导板（如图4中2所示）

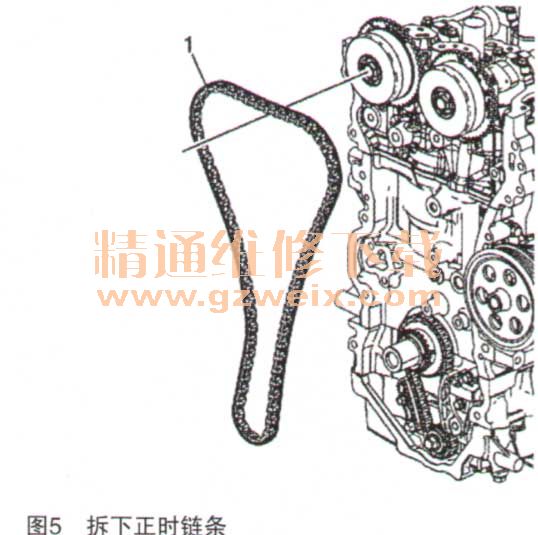

      （6）拆下正时链条（如图5中1所示）。

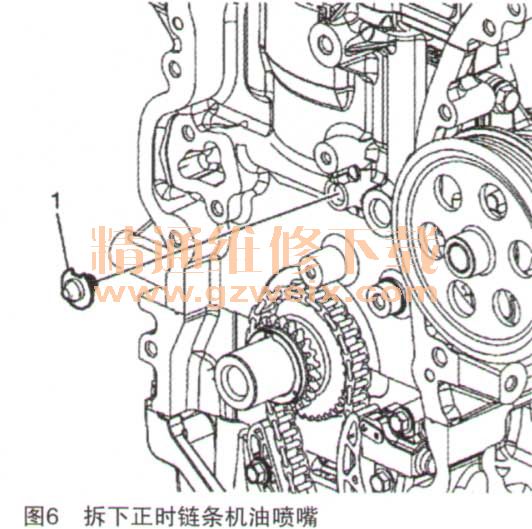

      （7）拆下正时链条机油喷嘴（如图6中1所示）。

      （8）对于凸轮轴正时链条、链轮和张紧器的清洁和检查信息。
      2．安装程序
      （1）注意：确保正时链条机油喷嘴转动时槽口向上，并且喷嘴对准发动机汽缸体上的凸舌。安装正时链条机油喷嘴。
      （2）注意：正时链条上有3节彩色链节。颜色相同的两节链节对准执行器上的正时标记。唯一颜色的正时链节对准曲轴链轮L的正时标记。使用下面的程序将链节对谁执行器。定位链条，使彩色链节可见。将正时链条包绕到进气和排气凸轮轴执行器上，同时将唯一颜色的链节对准排气凸轮轴执行器（如图7中3所示）上的正时标记。注意：进气执行器所对应的相同颜色链节在最初时将不对准于进气执行器正时标记，唯一的颜色的正时链节也不对准于曲轴链轮正时标记。确保曲轴上的链处于12点钟位置。将曲轴链轮包绕到曲轴链轮上。
