（3）注意：在安装导板螺栓并进行最终紧固前进行正时。安装正时链条导板（如图8中2所示）和上部螺栓（如图8中1所示），并仅用手拧紧。安装正时链条张紧器枢轴臂（如图8中3所示）。安装枢轴臂螺栓（如图8中1所示）并用手拧紧。

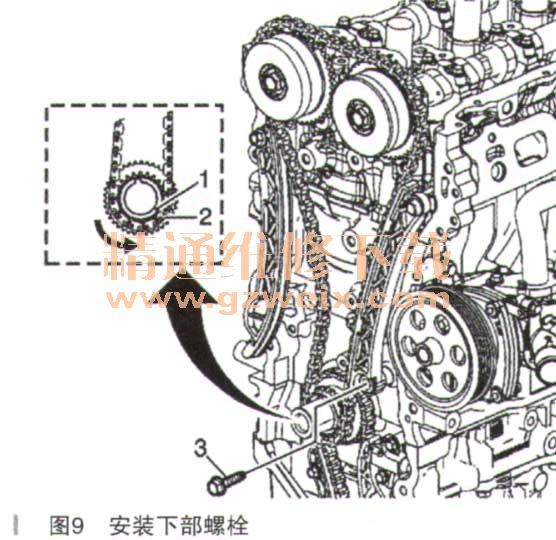

      （4）使用适合的工具逆时针转动曲轴，使曲轴链轮（如图9中1所示）上的正时标记对准正时链节（如图9中2所示）。注意：需要连续逆时针方向转动曲轴，以保持正时对准。确保排气凸轮轴执行器上的对准标记始终对准正时标记。将固定正时链条导板的下端旋转到安装位置，并安装下部螺栓（如图9中3所示）。

      （5）将正时链条导板上、下部螺栓紧固至25N·m。注意：已完成了排气凸轮轴执行器和曲轴链轮的正时。逆时针旋转凸轮轴时，用手在正时链条一导板之间施加或释放压力，使链条滑动或停止滑动。使用适合的工具逆时针转动进气凸轮轴，直到进气执行器（如图10中2所示）上的正时标记对准正时链节（如图10中1所示）。保持进气凸轮轴上的张紧力，直到正时链条张紧器能够安装和启用。

      （6）安装正时链条张紧器（如图11中2所示），并将正时链条张紧器螺栓（如图11中1所示）紧固至25N·m。

      （7）确认正时链条卜的正时链节正确对准于正时标记：正时链节（见图7中1、 2）对准凸轮轴执行器（见图7中3、 6）上相应的正时标记。唯一颜色的链节（见图7中5）对准曲轴链轮（见图7中4）上的正时标记。否则，重复必要的部分程序以对准正时标记。
      （8）安装正时链条导板（见图1中1）和螺栓（见图1中2、 3），并用手拧紧。
      （9）按顺序分两遍将凸轧拣由前盖螺栓紧固至10N·m，如图1万沂示。
      （10）顺时针转动曲轴，查看执行器或曲轴链轮上是否出现正时链条跳齿现象。如果发生跳齿，则重复执行程序，对准正时标记。

      （11）确认平衡链条上的止时链节正确对准于正时标记：正时链节（如图13中1所示）对准曲轴链轮（如图13中2所示）上的正时标记。相邻正时链节（如图13中4所示）对准平衡轴驱动链轮上的两个正时标记（如图13中3所示）。

    （12）安装发动机前盖。
