①拆卸多楔带。
    ②摘下发动机盖板上的冷却液软管1。

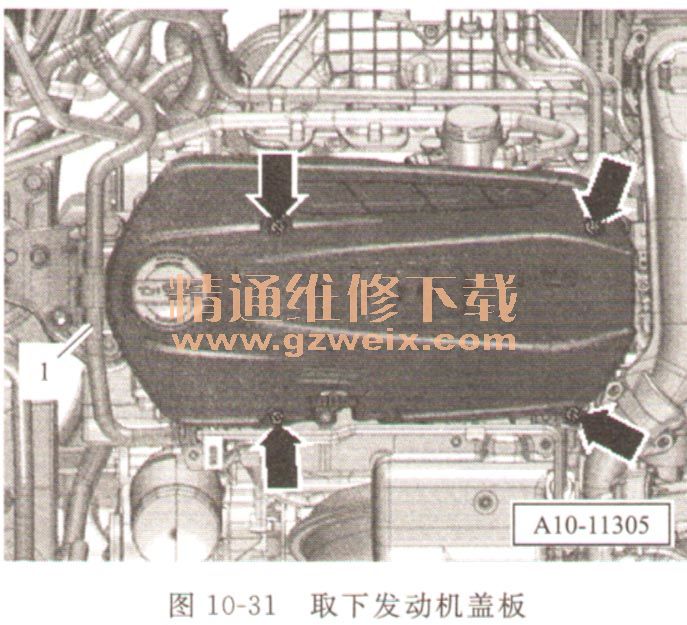

    ③旋下螺栓，并取下发动机盖板（见图10-31）

    ④将真空软管从空气导流软管上拔下。

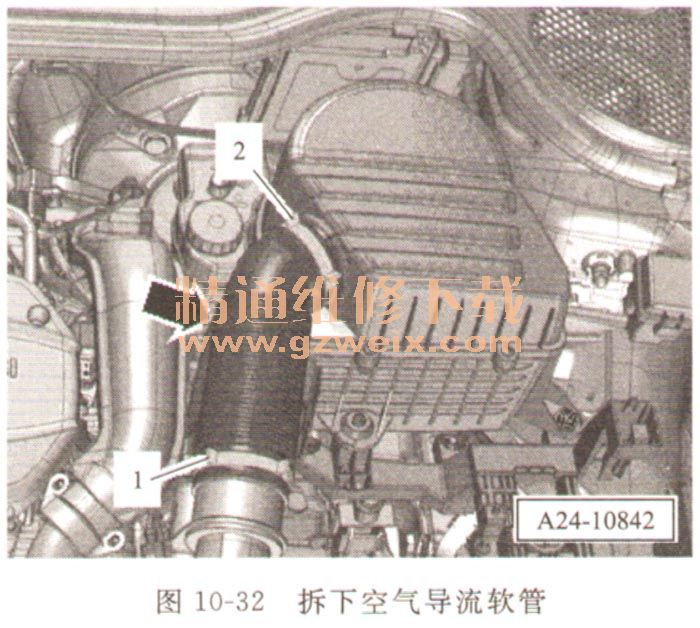

    ⑤拆下空气导流软管，为此松开软管卡箍1、2（见图10-32）

    ⑥拧下螺栓2，取下固定卡箍1。

    ⑦脱开增压压力传感器G31/进气温度传感器2 G299上的电插头3。
    ⑧松开卡止装置（箭头），将空气导流管先从节气门控制单元J338上拔下，再从废气涡轮增压器上拔下。
    ⑨露出空气导流管上的软管。
    ⑩拔下真空管路1。

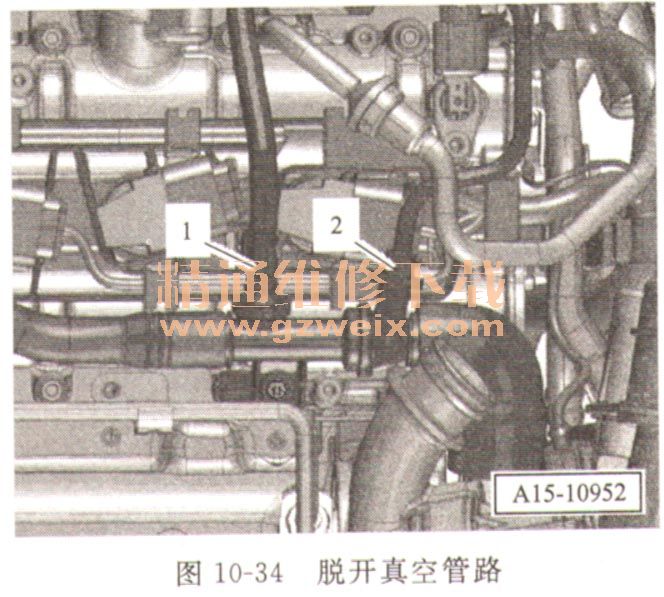

    11.脱开真空管路2，为此按压解锁环（见图10-34） 。

    12.把拔出器T10094 A安装到所有点火线圈上，拔出点火线圈，同时脱开汽缸1～4的点火线圈上的电插头（见图10-35）。

    13.用火花塞扳手3122 B拧出汽缸1的火花塞。

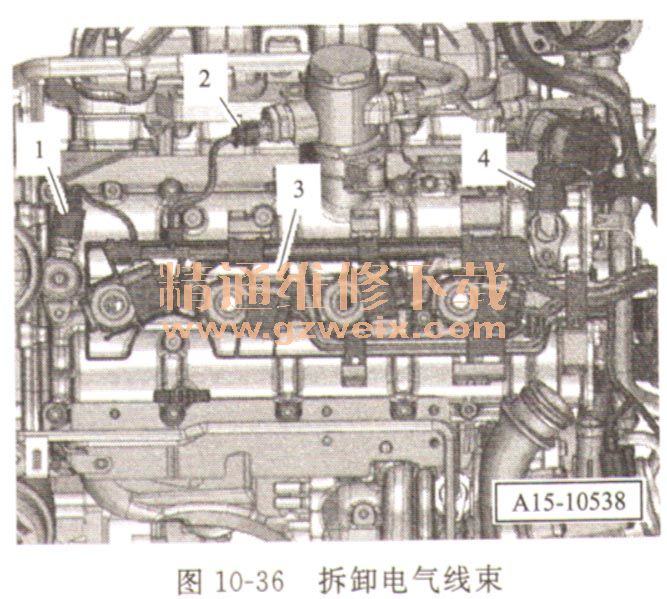

    14.脱开电插头1、2，把导线槽3从凸轮轴外壳上拔下，然后向左翻到旁边（见图10-36）。
