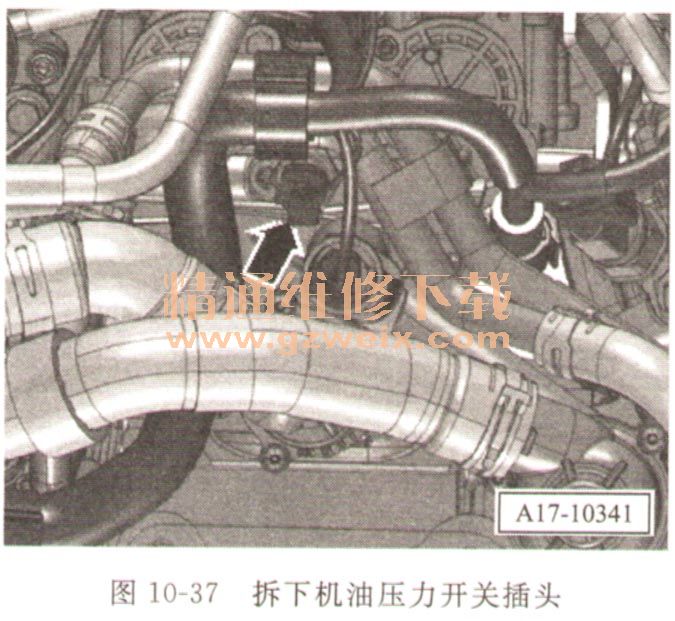

15.将电插头从机油压力开关F1上脱开（见图10-37）。

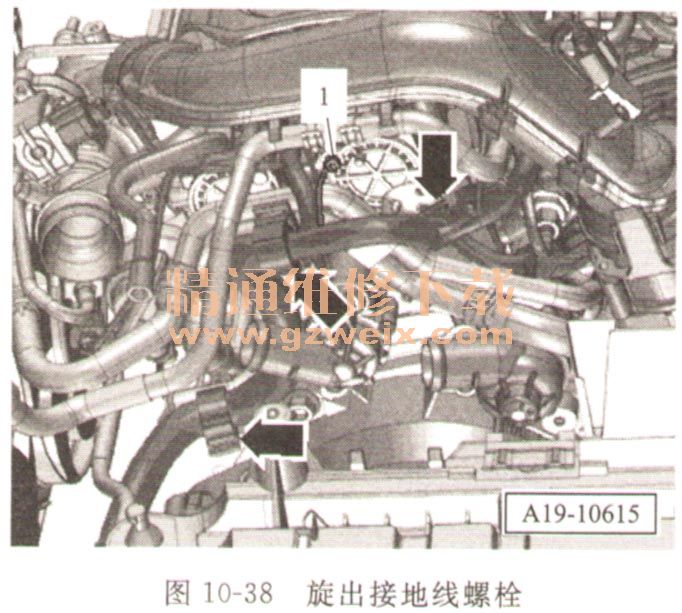

    16.旋出接地线螺栓1（见图10-38）。

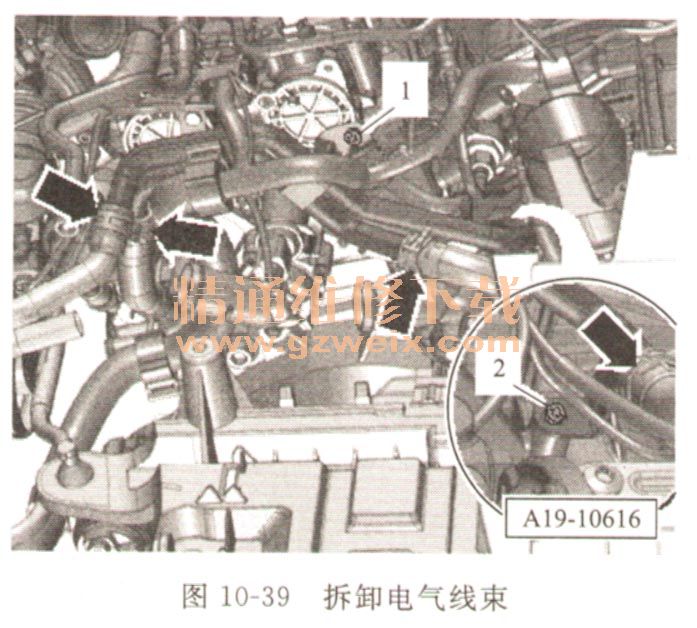

    17.旋出螺栓1、2，将左侧冷却液管路向左推到旁边（见图10-39）。

    18.拧下螺栓，取下封盖1和2（见图10-40）。

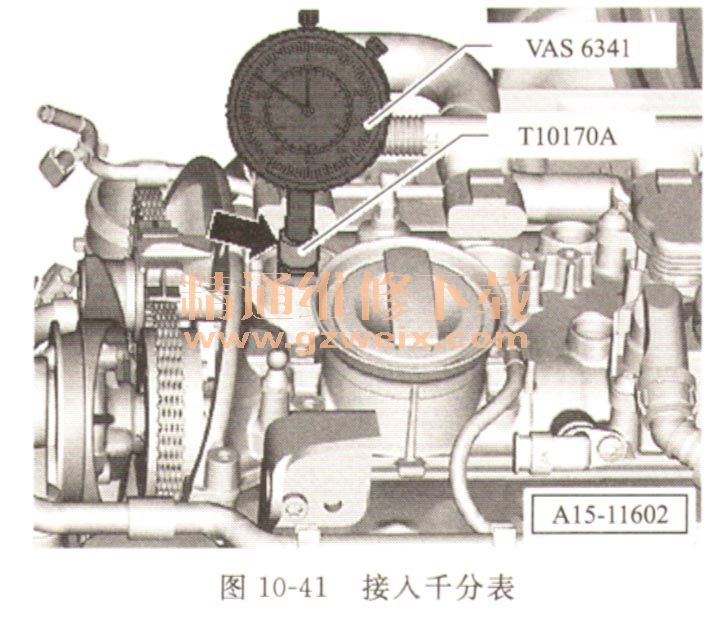

    19.如图10-41所示，将千分表适配接头T10170 A拧入火花塞螺纹内，直至极限位置。

    20.将千分表VAS 6341用加长件T10170 A/1插人并用锁紧螺母固定。
    21.将曲轴沿发动机运转方向拧到“上止点”（“上止点”＝千分表上的最大测量值）。
    凸轮轴内的孔必须处于图10-42所示位置。必要时继续转动曲轴一圈（360°）。

    22.将凸轮轴固定装置T10171 A装入凸轮轴开口，直至极限位置。
