二、更换两条正时链
    1.需要的专用工具
    2357904和11 4 120。
    2.需要的准备工作
      （1）拆下发动机及变速器。
      （2）拆下变速器。
      （3）将发动机装到装配架上。
      （4）拆下飞轮。
      （5）拆卸汽缸盖。
      （6）拆卸机油泵。
      （7）拆下后部正时齿轮箱盖。
    3．拆卸

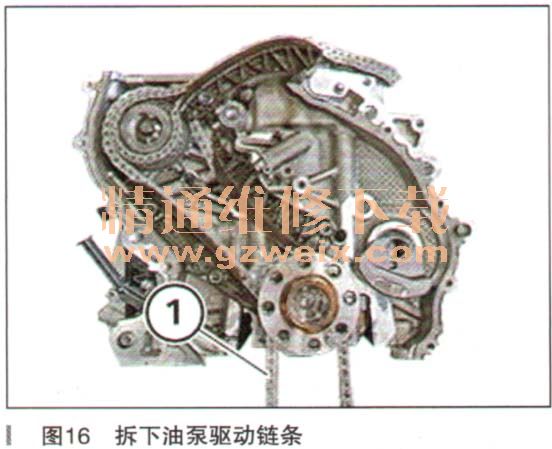

      （1）拆下油泵驱动链条（如图16中1所示）。

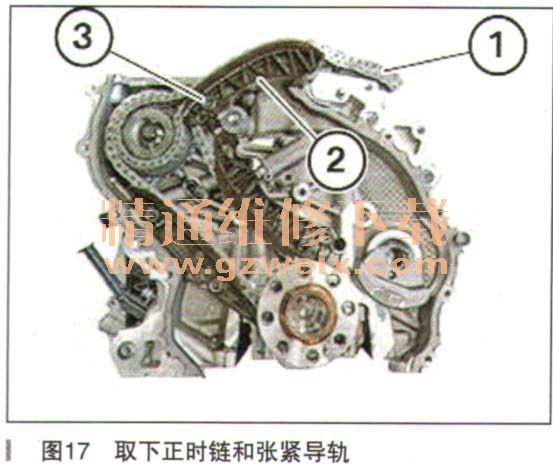

      （2）取下凸轮轴正时链（如图17中1所示）。取下承载轴销（如图17中3所示）的张紧导轨（如图17中2所示）。提示：承载轴销一定不要拆下。

      （3）松开链轮的中心螺栓（如图18中1所示）时，必须固定曲轴。用导向销定位曲轴（参见箭头）。用螺栓（如图18中2所示）将专用工具2 357904定位在曲轴箱上。松开链轮的中心螺栓（如图18中1所示）。

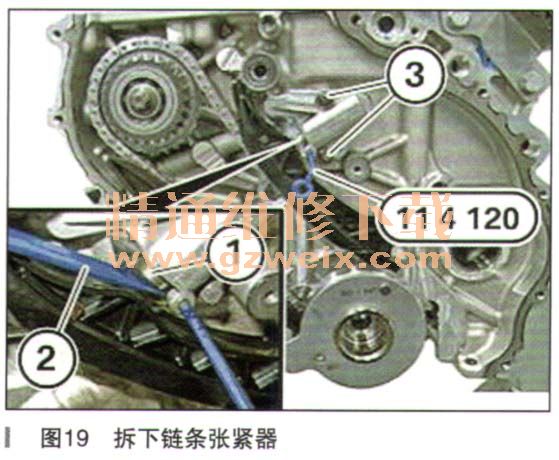

      （4）用螺丝起子（如图19中2所示）将链条张紧器的柱塞（如图18中1所示）压入至极限位置并用专用工具114120固定。松开螺栓（如图19中3所示）。拆下链条张紧器。

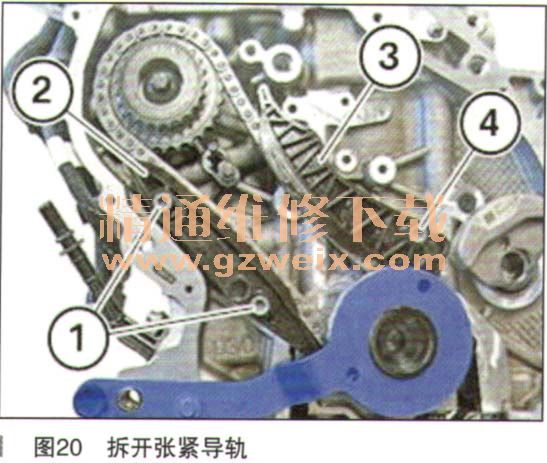

（5）松开两个承载轴销（如图201所示）。拆出导轨（如图20中2所示）。松开承载轴销（如图20中4所示）。拆下张紧导轨（如图20中3所示）。

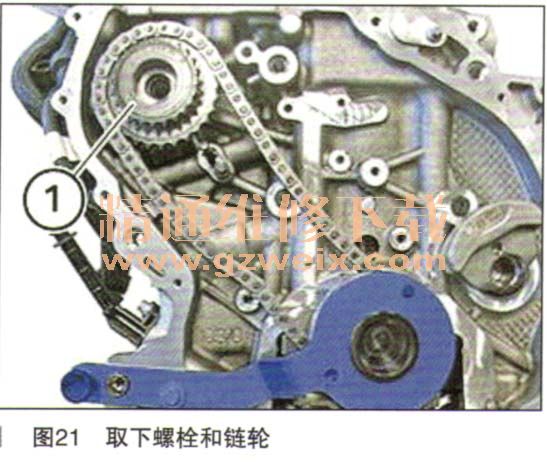

      （6）取下螺栓和链轮（如图21中1所示）。

      （7）拆下专用工具2 357 904。拆卸正时链（如图22中1所示）。
