4.安装

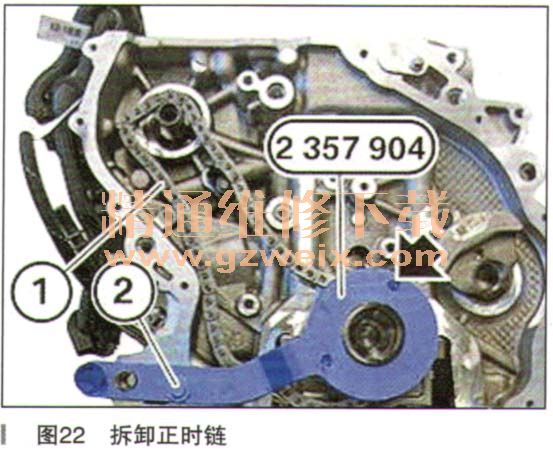

      （1）安放正时链（见图22）。用专用工具2 357 904定位曲轴。用螺栓将专用工具2 357 904固定在曲轴箱上。

      （2）注意！清洁承载轴销的所有螺纹（如有必要，使用螺丝攻）。零件：更换承载轴销。安装链轮并拧紧螺栓。定位导轨（见图20）。旋入两个承载轴销。定位张紧导轨。旋入承载轴销。
      （3）注意！用压缩空气清洁密封面（如图23所示）。

      （4）安装液压链条张紧器。拧紧螺栓（如图24中3所示）。用螺丝起子（如图24中2所示）固定链条张紧器的柱塞（如图24中1所示）。拆下专用工具11 4 120并缓慢移除螺丝起子（如图24中2所示）。

      （5）提不：固定链轮的中心螺栓（见图18）时，曲轴必须保持固定。零件：更换中心螺栓。拧紧链轮的中心螺栓。
      （6）安装张紧导轨（见图17）与凸轮轴正时链。
      （7）将油泵驱动链条（见图16）安装在曲轴上。
      （8）安装后部正时齿轮箱盖。
      （9）装上油泵。
      （10）装上飞轮。
      （11）装上汽缸盖。
      （12）将发动机从装配架上拆下。
      （13）装上变速器。
      （14）安装发动机及变速器。
