四、调整凸轮轴的配气相位
    1.需要的专用工具
      11 9 340,00 9 460,2 358 122,2 288380和116480。注意！发动机有损坏危险！务必遵守配气相位检查和调整的相关提示！
    2.需要的准各工作
      （1）拆下废气触媒转换器。
      （2）检查配气相位。
    3．调整方法

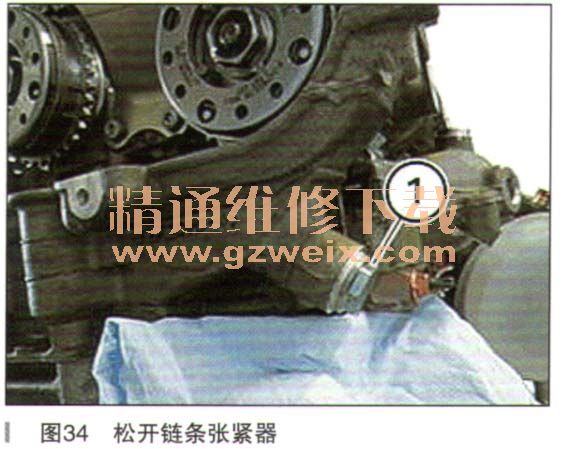

      （1）松开链条张紧器（如图34中1所示）。注意！随时准备好抹布。松开螺栓连接之后，会流出少量机油。安装说明：在售后服务中，必须在链条张紧器装配时安装一个新密封环。

      （2）将专用工具11 9 340旋入汽缸盖。用专用工具00 9 460将正时链预紧至0.6N·m。
      （3）提示：如果不能安装专用工具2 358 122（见图1），那么必须重新调整配气相位。用开口扳手固定在相应凸轮轴的双平面段上，松开VANOS中央阀。
      （4）将两个凸轮轴旋转到位。提示：进气和排气凸轮轴上的标记可以从上方读取。
      （5）提示：进气和排气凸轮轴上的平台朝上部。
      （6）将底架（见图33）用螺栓固定在汽缸盖上。量规利用凹口定位在排气凸轮轴的双平面段上。量规利用螺栓固定在底架上（：量规利用凹口定位在进气凸轮轴的双平面段上。量规利用螺栓固定在底架上。
      （7）拧紧进气调整装置VANOS中央阀。
      （8）拧紧排气调整装置VANOS中央阀。移开专用工具2 288 380和2358 122。
      （9）用专用工具11 6 480（见图25所示）沿发动泪漩转方向将发动相嗽动两次。注意！不往回旋转发动机。
      （10）检查凸轮轴的配气相位。
      （11）安装链条张紧器活塞。
      （12）安装废气触媒转换器。
      （13）安装汽缸盖罩。
      （14）安装右前轮罩饰板。
