三、检查凸轮轴的配气相位
1．需要的专用上具
1 1 6 480、2 288 380和2 358122。注意！发动机有损坏危险！务必遵守检查和调整配气相位的提示！
2．需要的准备工作
（1）拆下汽缸盖罩。
（2）拆下火花塞。
（3）拆下右前轮罩盖。
3．检杳力一法

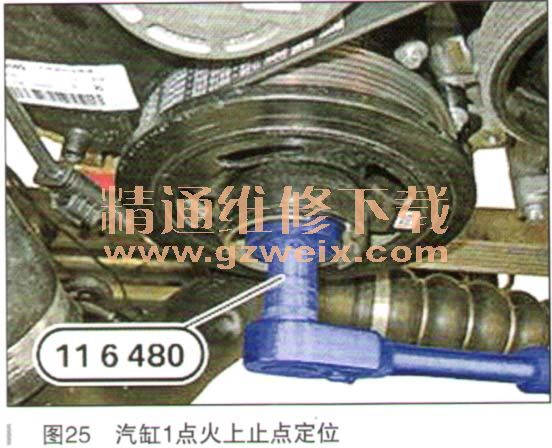

（1）用专用工具11 6 480（如图25所示）将发动机旋转到汽缸1点火上止点位置。注意！不往回旋转发动机。

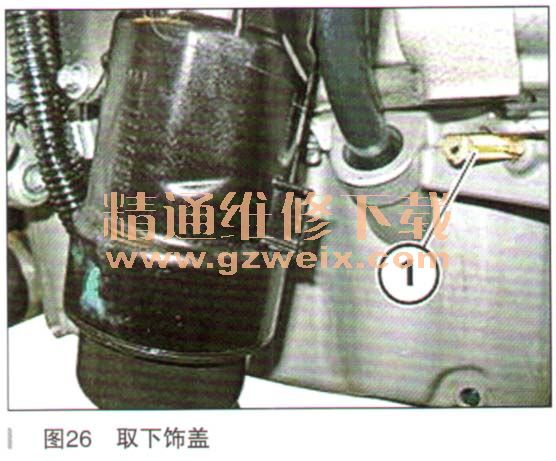

（2）取下油底壳上的饰盖（如图26中1所示）。
（3）用专用工具11 6 480（如图27所示）在中心螺栓处旋转发动机。注意！针对带手动变速器的车辆：标定孔前还有一个可能与标定孔混淆的孔。专用工具2 288 380必须可以推到油底壳中的凹口前。用专用工具2288 380将曲轴卡在汽缸1点火卜止点位置上。
（4）进气和排气凸轮轴上的标记（如图28中1所示）可以从上方读取。

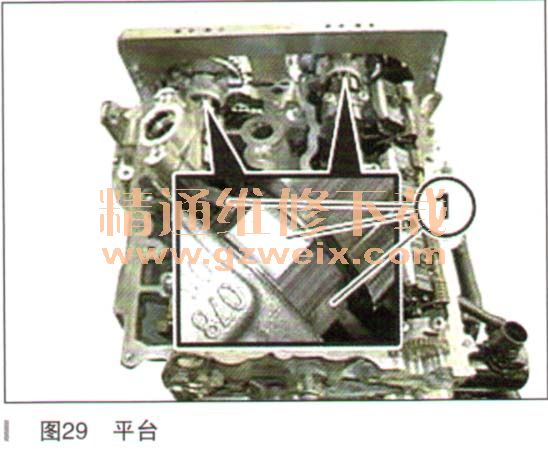

（5）进气和排气凸轮轴上的平台（如图29中1所示）朝上部。
（6）第一缸排气凸轮轴（如图30所示）的凸轮向右倾斜并指向内部。
（7）第一缸进气凸轮轴（如图31所示）的凸轮向左倾斜。

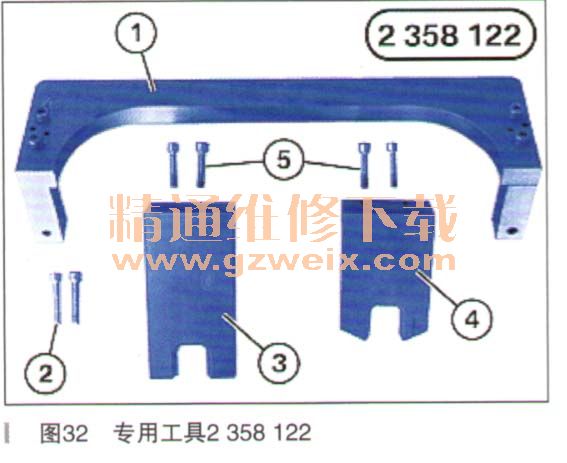

（8）提示：专用工具2 358 122（如图32所示）由多个部件构成：底架、汽缸盖上的底架螺栓、固定排气凸轮轴的量规、固定进气凸轮轴的量规和底架上的量规螺栓。

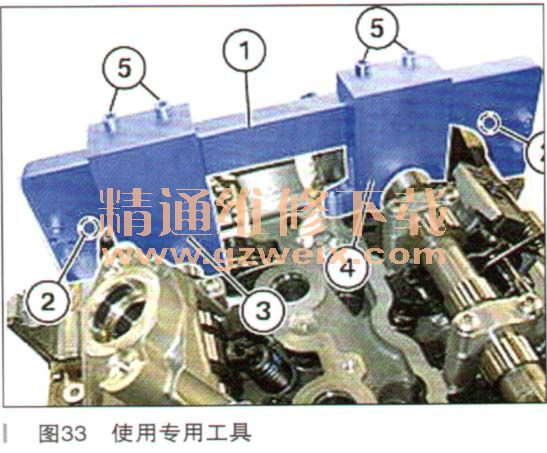

（9）将底架（如图33中1所示）用螺栓（如图3 3中2所示）固定在汽缸盖上。量规（如图33中3所示）利用凹口定位在排气凸轮轴的双平面段上。量规（如图33中3所示）利用螺栓（如图33中5所示）固定在底架上。量规（如图33中4所示）利用凹口定位在进气凸轮轴的双平面段上。量规（如图33中4所示）利用螺栓（如图33中5所示）固定在底架上。
（10）如有必要，调整配气相
（11）拆下所有专用工具。
（12）安装火花塞。
（13）安装汽缸盖罩。
（14）安装右前轮罩饰板。
