(13)使用三颗凸轮轴正时盘安装螺丝(如图10-55中箭头)将凸轮轴锁定工具固定到凸轮轴上。用其中一个自动变速器安装螺栓(如图10-55中1)反向固定凸轮轴锁定工具的另一端。
(14)松开但不拆下凸轮轴正时齿轮固定螺栓(如图10-56中箭头)。提示:图中显示的是装配减震器皮带轮的情况,仅用于说明。从凸轮轴后部拆下凸轮轴锁定工具WT 10272。

(15)对曲轴进行分度,直到减震器滑轮上的TDC标记与曲轴箱上的指针对齐,如图10-57。

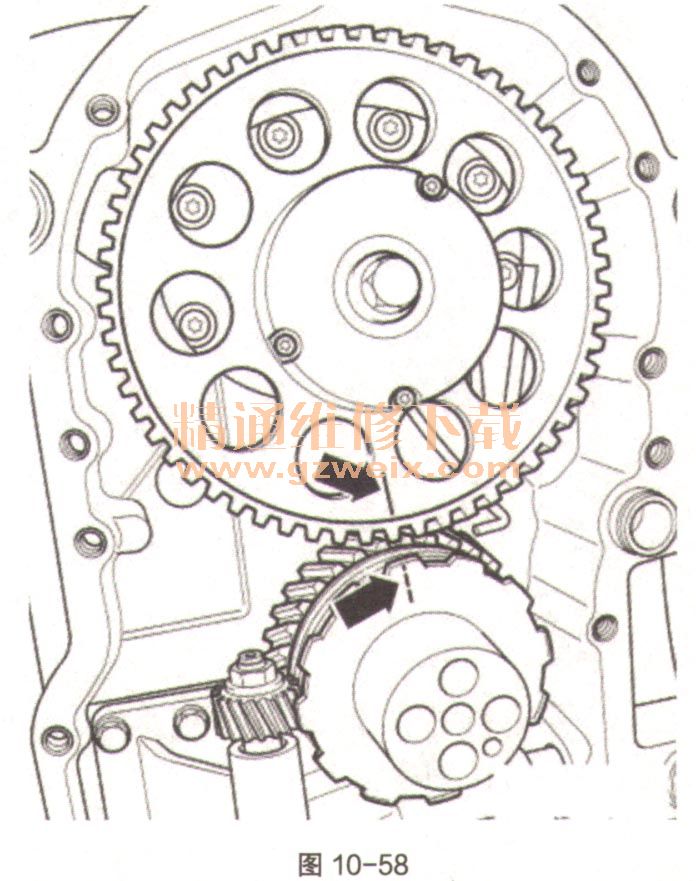

(16)检查确认2个齿轮上的正时标记(如图10-58中箭头)已对准。提示:如果在凸轮轴正时齿轮顶部看不到凸轮轴正时标记,该标记一定在齿轮底部,与凸轮轴正时标记对齐。另请注意,小凸轮轴齿轮上的对齐标记会被外侧油泵传动齿轮遮住,不过近距离检查会看到对齐标记。如果在顶部能够看到凸轮轴正时标记,则将发动机进一步分度360°至“TDC”位置(凸轮轴旋转一整圈),重新检查确认凸轮轴正时标记已不在顶部。这样就可以确认齿轮已对齐。一旦确认齿轮对齐,就可以拆下发动机分度工具WT10253和减震器皮带轮。

(17)拆下并丢弃固定正时齿轮的螺栓(如图10-59中箭头)。

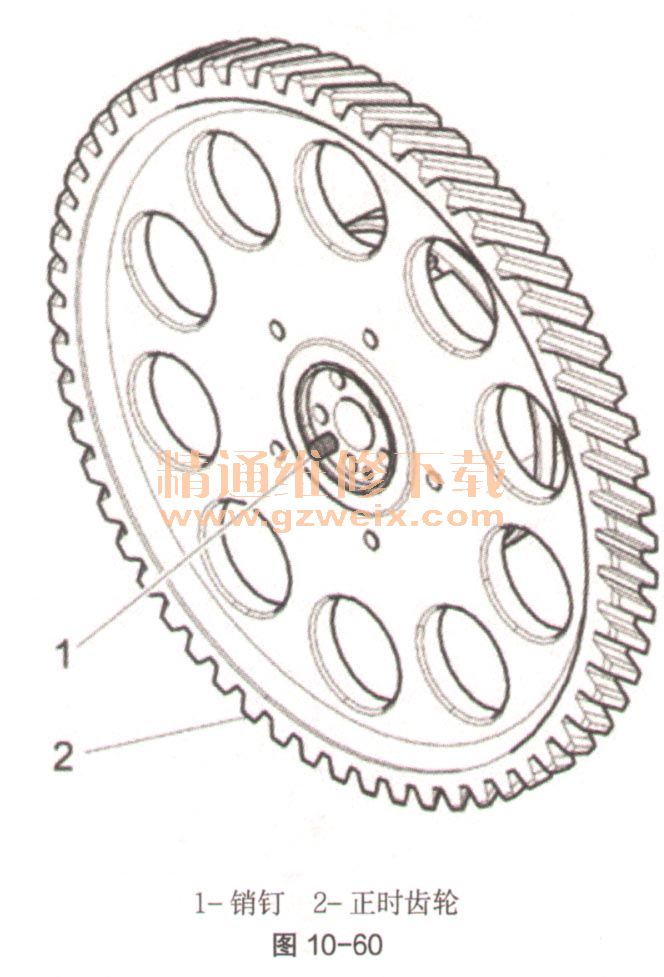

(18)将正时齿轮从凸轮轴中抽出来。确保销钉(如图10-60中1)与正时齿轮(如图10-60中2)一起从凸轮轴上拆下来。如果销钉仍然在凸轮轴中,则必须将其拆下并丢弃。拆下正时齿轮后,切勿对曲轴进行分度。否则,可能导致阀门机构和活塞损坏。带有集成式凸轮定相器的正时齿轮是不可维修的部件,因此不得拆解。

5.安装

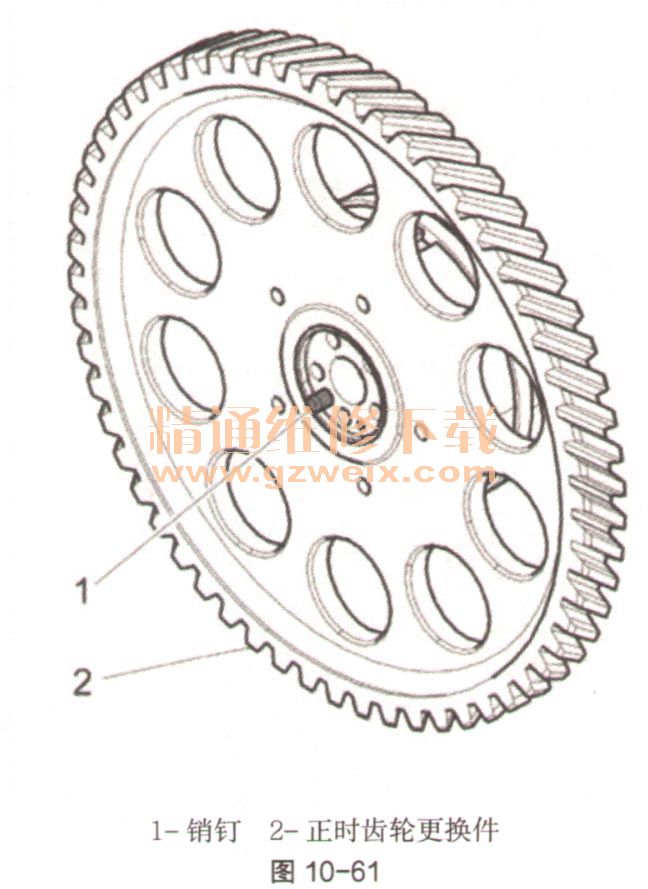

(1)新正时齿轮更换件(如图10-61中2)附带装有新销钉(如图10-61中1)。

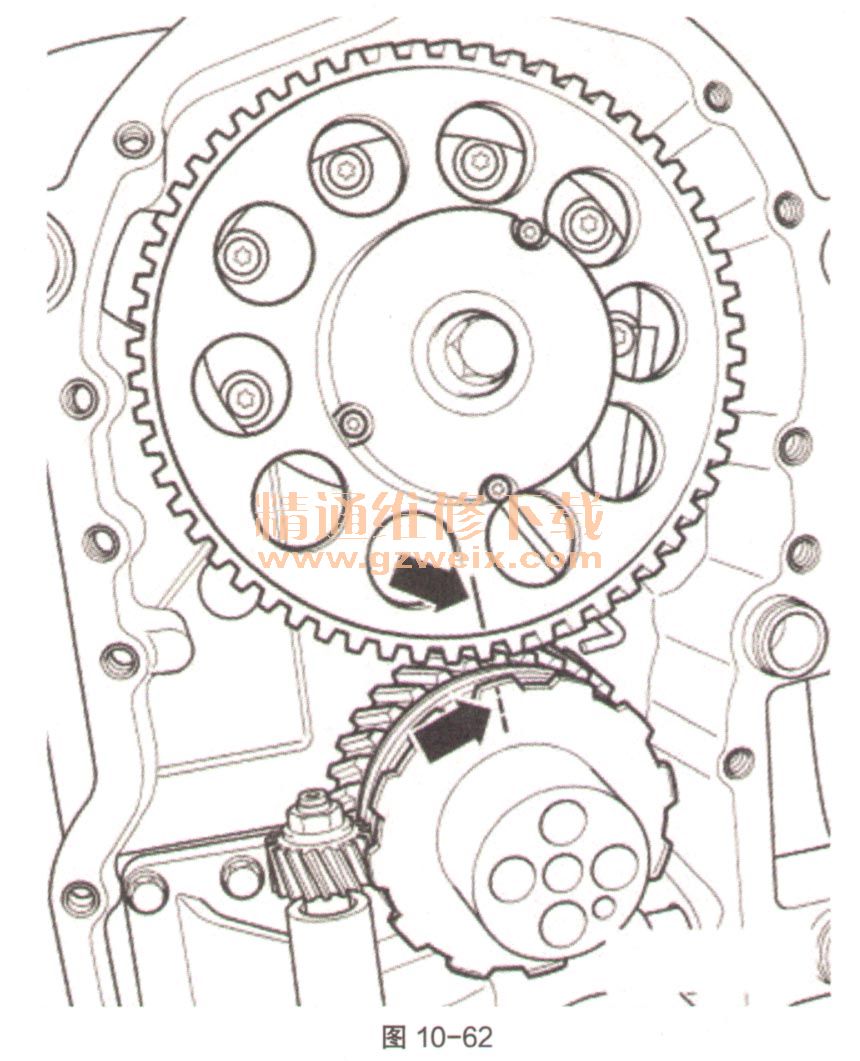

(2)安装正时齿轮,并使2个齿轮上的正时标记对齐(如图10-62中箭头)。提示:请注意,较小曲轴齿轮上的对齐标记被外侧油泵传动齿轮遮住了。

(3)在发动机前部,将减震器皮带轮和固定螺丝(如图10-63中箭头)重新装回到凸轮轴上,但不拧紧。提示:图中显示的是装配蜗壳水泵外壳的情况,仅用于说明。
