法拉利California 3.9T、488 3.9T发动机发动机正时校对方法
来源:本站整理  作者:佚名  2018-02-28 11:53:24

    (一)重新安装正时链
    (1)检查并确认3个轴承(如图9-1中T)安装在正确的位置。

    (2)将齿轮(如图9-2中Q)安装到驱动齿轮轴上,同时将齿轮(如图9-2中R)安装到曲轴和链(如图9-2中S)上。

    (3)安装发动机机油泵驱动齿轮(如图9-3中O)和链(如图9-3中P)。

    (4)将指示的Seeger环安装到发动机机油泵驱动齿轮上,如图9-4。

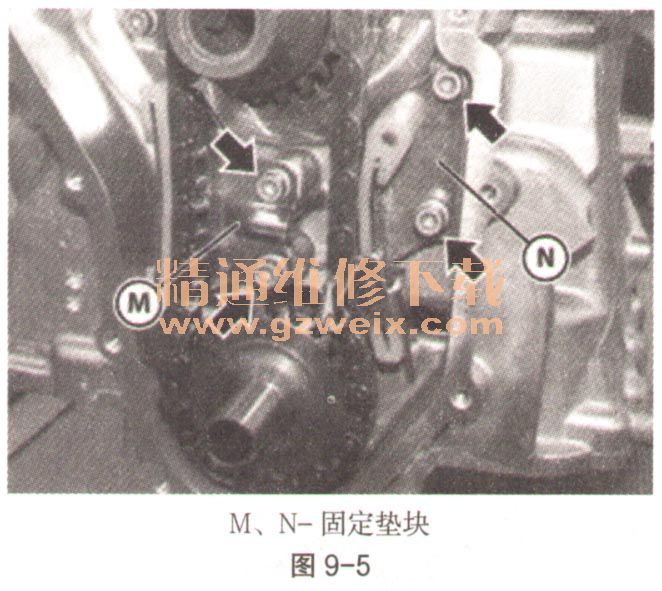

    (5)安装并紧固固定垫块(如图9-5中N),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。安装并紧固固定垫块(如图9-5中M),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。

    (6)安装并紧固固定垫块(如图9-6中L),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。安装并紧固可移动垫块(如图9-6中I),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。安装并紧固肩部衬套(如图9-6中H),拧紧指示的相应螺钉,螺钉拧紧力矩25N·m。
