（4）检查确认2个齿轮上的正时标记（如图10-64中箭头）已对准。

    （5）使用新螺栓（如图10-65中箭头）将正时齿轮固定到位，但不将螺栓拧紧。

    （6）将发动机分度工具WT 10253（如图10-66中1）固定到减震器皮带轮上，并将3个固定螺栓拧紧至10N·m。为发动机分度工具（如图10-66中1）加上一根短的0.5in （1.27cm）传动延长杆（如图10-66中2）。

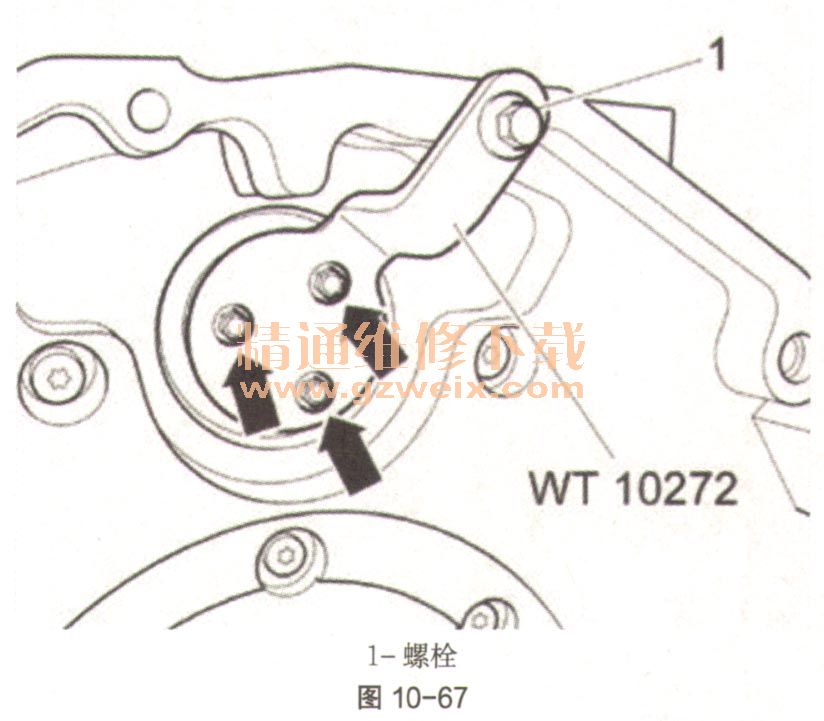

    （7）对发动机进行分度操作（顺时针方向），使其处于可以在发动机后部安装凸轮轴锁定工具WT 10272的位置。使用3个凸轮轴正时盘安装螺丝（如图10-67中箭头）将凸轮轴锁定工具固定到凸轮轴上。用其中一个自动变速器安装螺栓（如图10-67中1）反向固定凸轮轴锁定工具的另一端。

    （8）将正时齿轮固定螺栓拧紧至60N·m，然后再旋转90°，如图10-68。拆下发动机分度工具WT 10253和减震器皮带轮。安装蜗壳水泵外壳。安装减震器皮带轮。从凸轮轴后部拆下凸轮轴锁定工具WT 10272。

    （9）使用新螺丝（如图10-69中1）安装凸轮轴正时盘（如图10-69中2），将螺丝拧紧至9N·m。

    （10）完成后，确保正确执行凸轮轴相位调整。
    （11）安装挠性板和启动机环。
    （12）安装火花塞。
    （13）将自动变速器连接到发动机上。
    （14）将发动机和自动变速器安装到汽车上。
