（十）机油泵控制齿轮
    1．专用工具

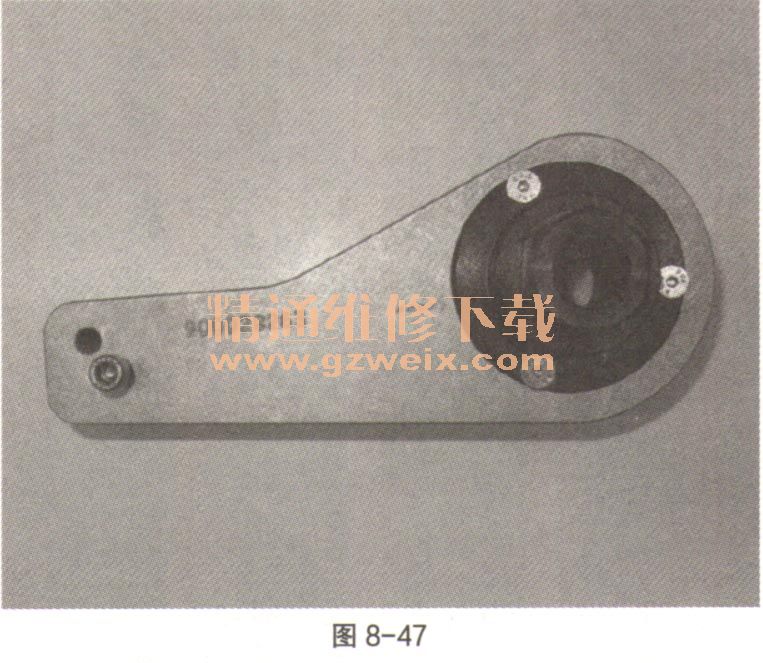

    专用工具900028263，如图8-47。

    2．拆卸
（1）摘掉调速系统前罩。

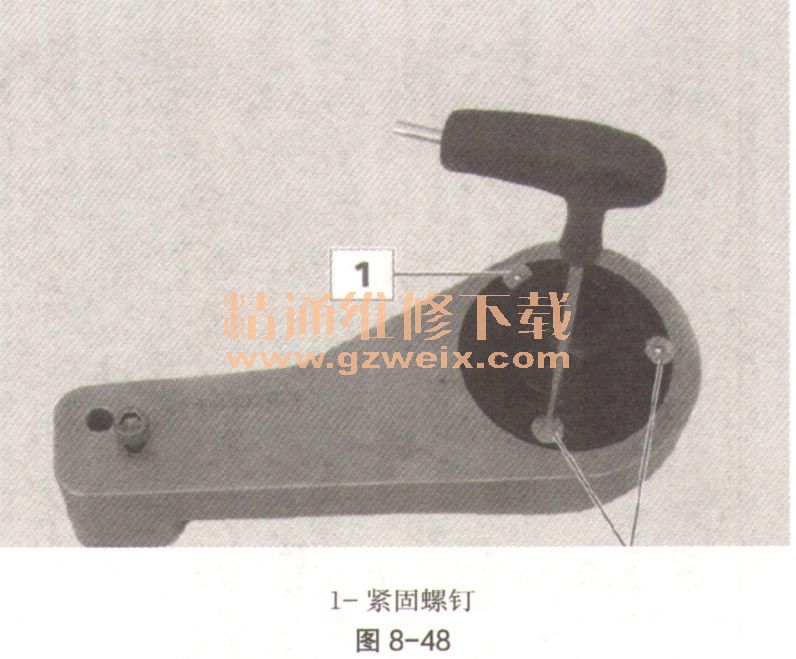

    （2）拿出专用工具，拧下这3个紧固螺钉（如图8-48中1）。

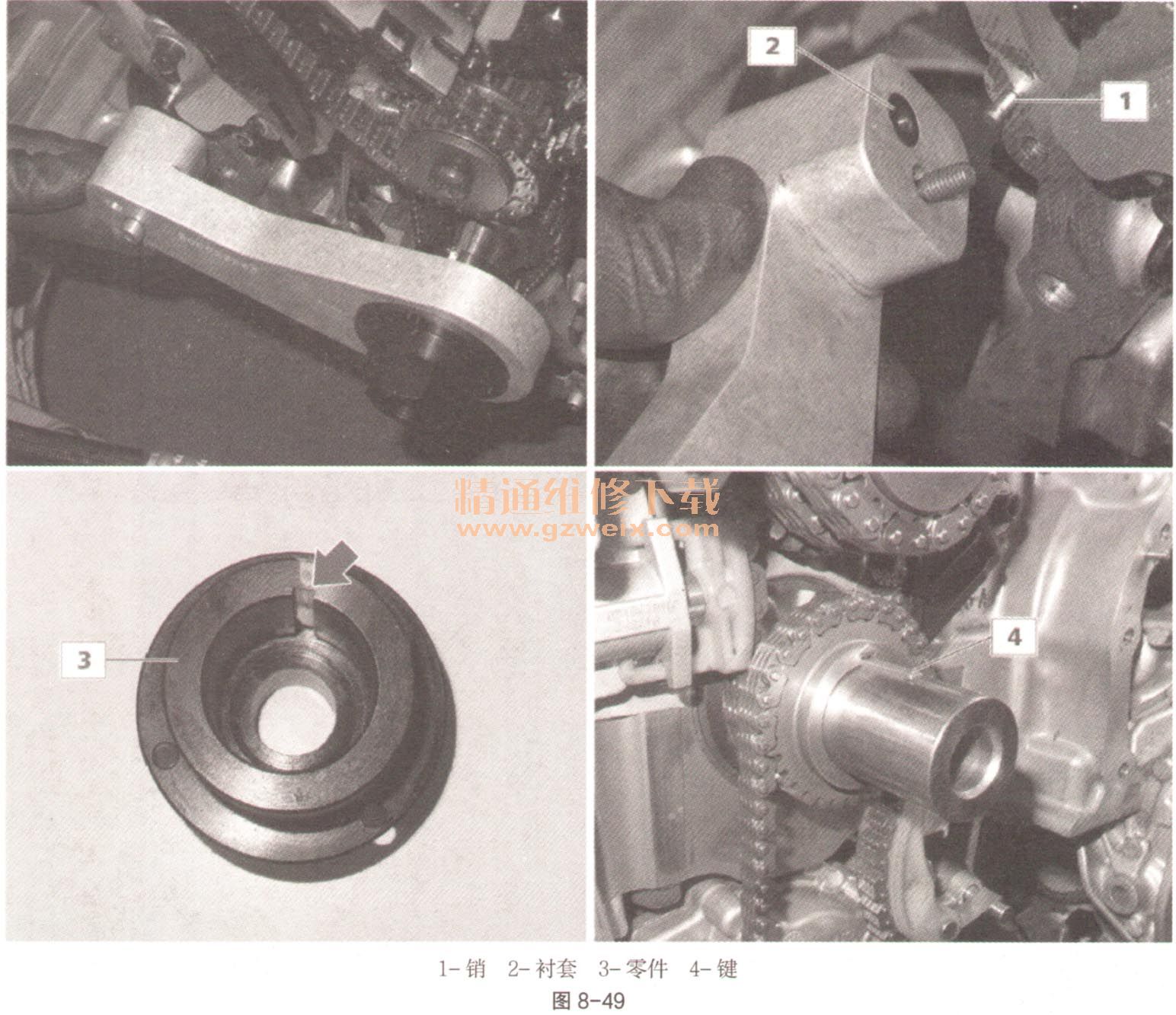

    （3）将专用工具置于发动机上，将销（如图8-49中1）对应于于衬套（如图8-49中2）插入，零件（如图8-49中3）的位置对应于发动机轴上的键（如图8-49中4），然后及时地将其置于发动机缸体上。

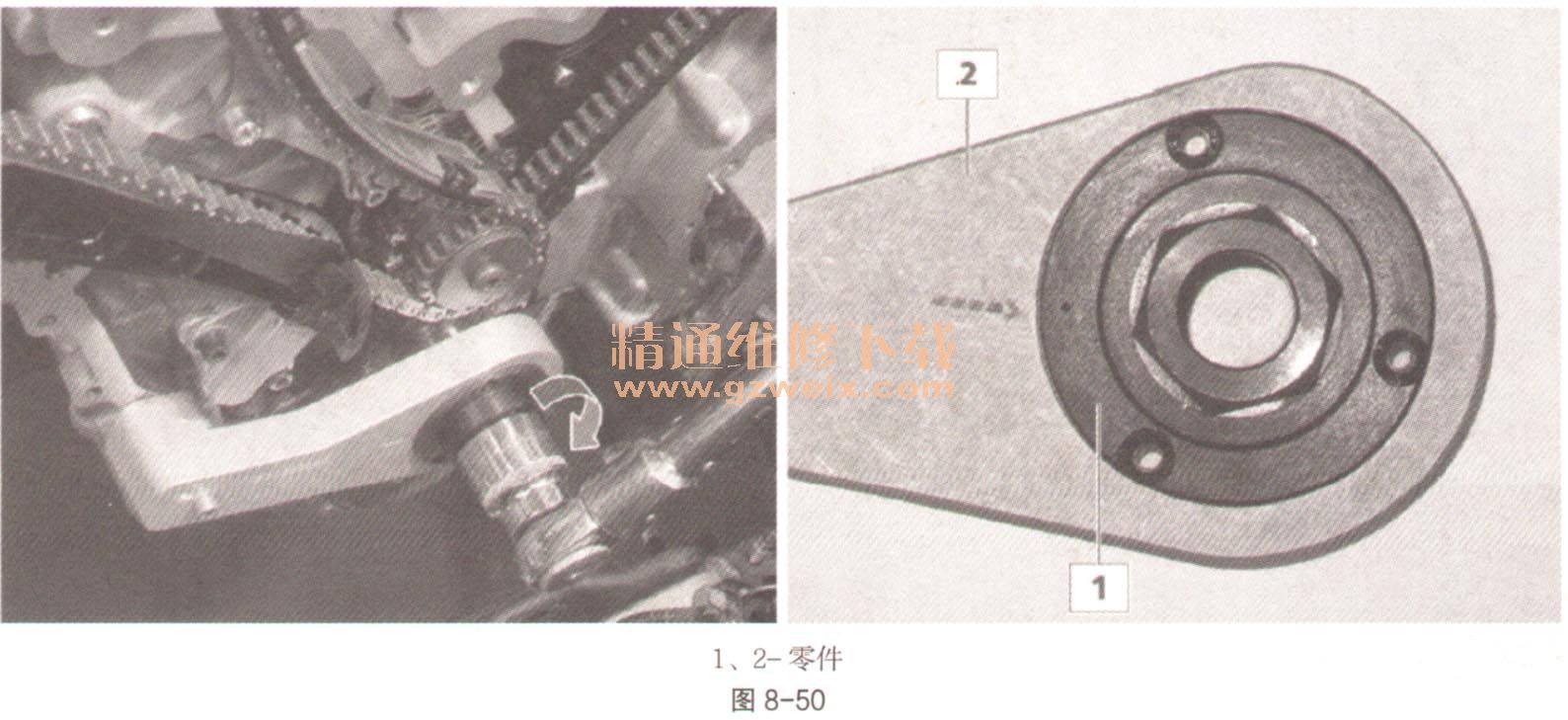

    （4）用合适的扳手，以箭头方向旋转发动机轴，直到零件（如图8-49中1）的这些孔与零件（如图8-49中2）的那些孔对齐。当键（如图8-49中4）位于上部时，如图8-49，则发动机轴为正时状态。零件（如图8-50中1）上的压印点与零件（如图8-50中2）上的箭头对齐。

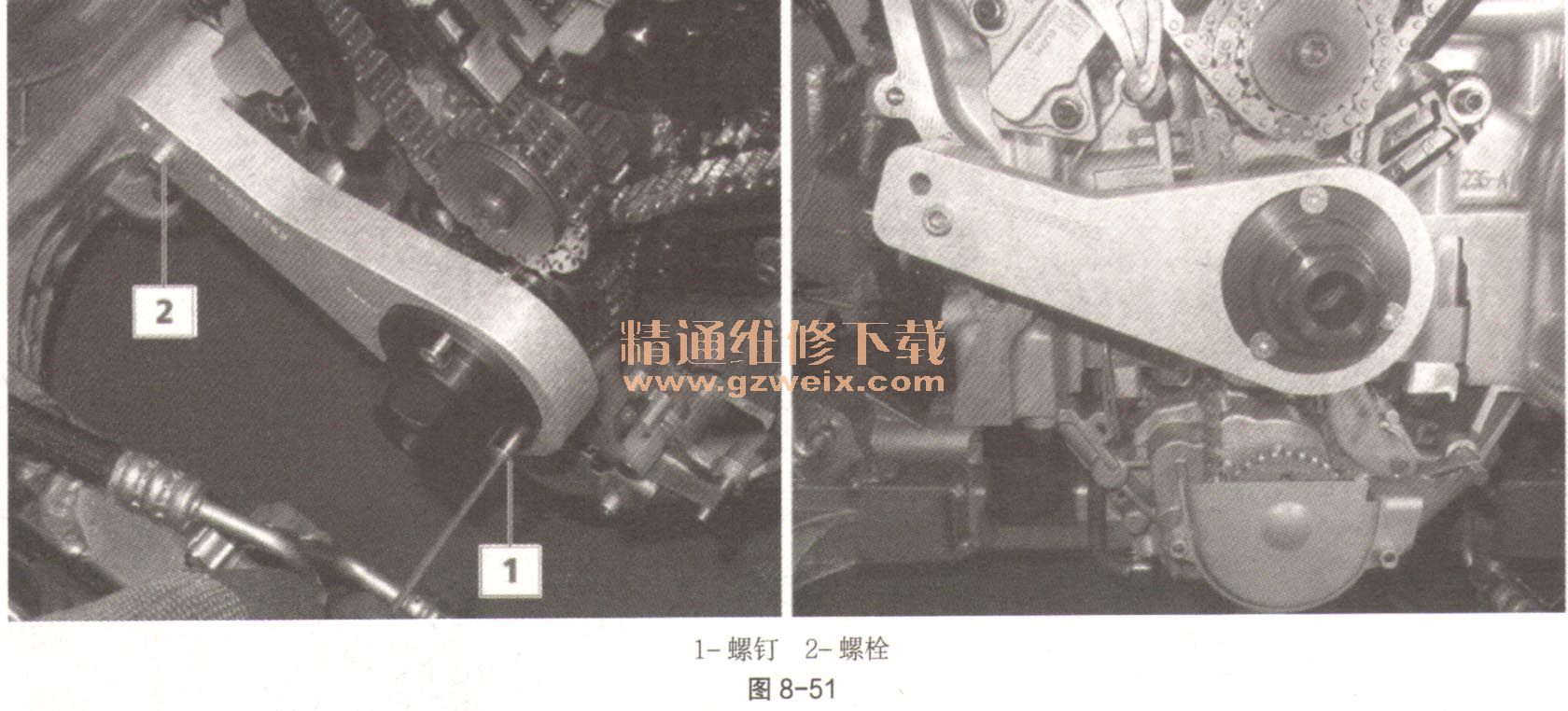

      （5）及时地拧紧这3个螺钉（如图8-51中1）和螺栓（如图8-51中2）。

    （6）在正时条件下发动机轴被定位。
      （7）摘掉油泵隔板。
    （8）摘掉滤油泵链条张紧器。

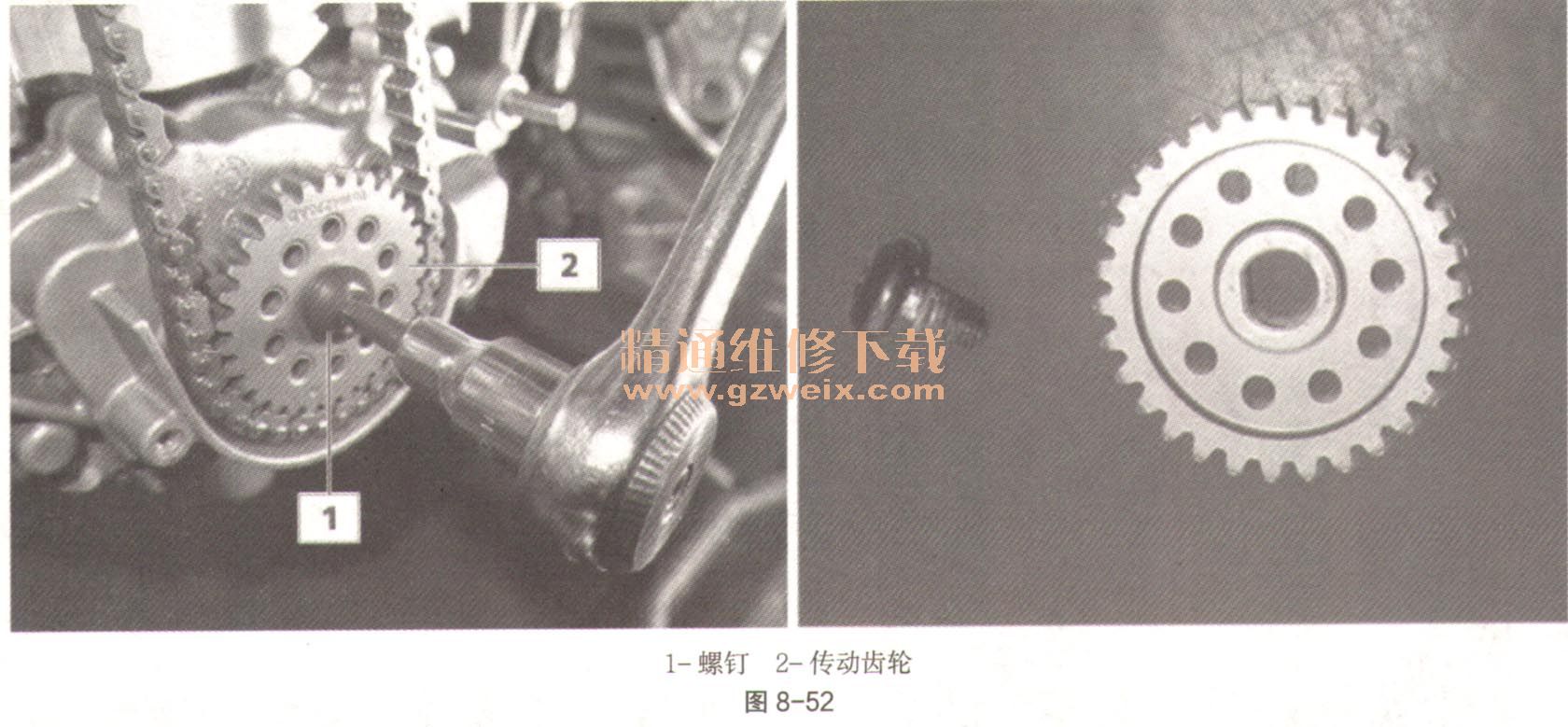

    （9）用合适的扳手拧掉螺钉（如图8-52中1），并把油泵传动齿轮（如图8-52中2）从发动机上其原位移除。

    3．重新组装
    （1）按照与拆下顺序相反的顺序重新组装。

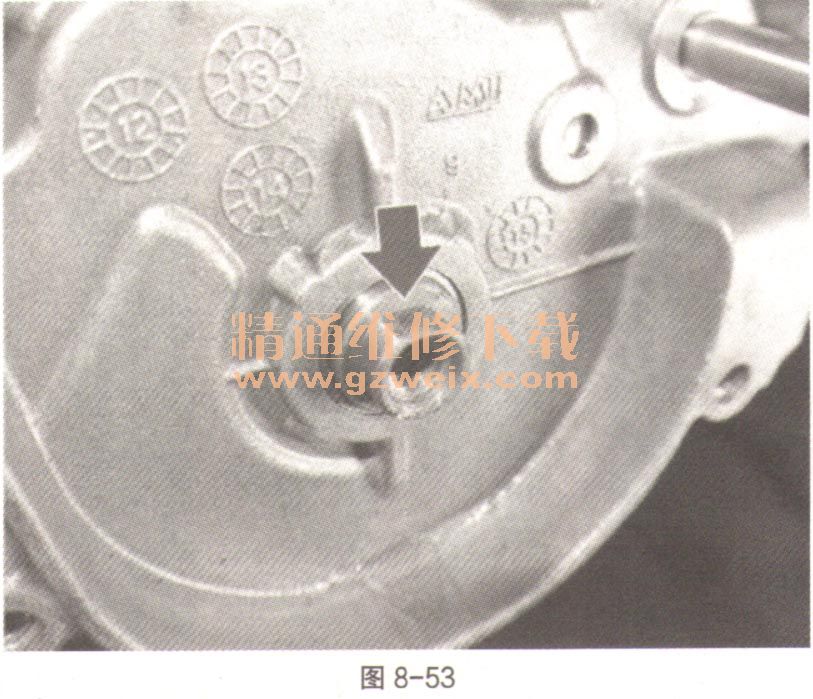

    （2）将齿轮与加工好的槽正确对准，如图8-53。

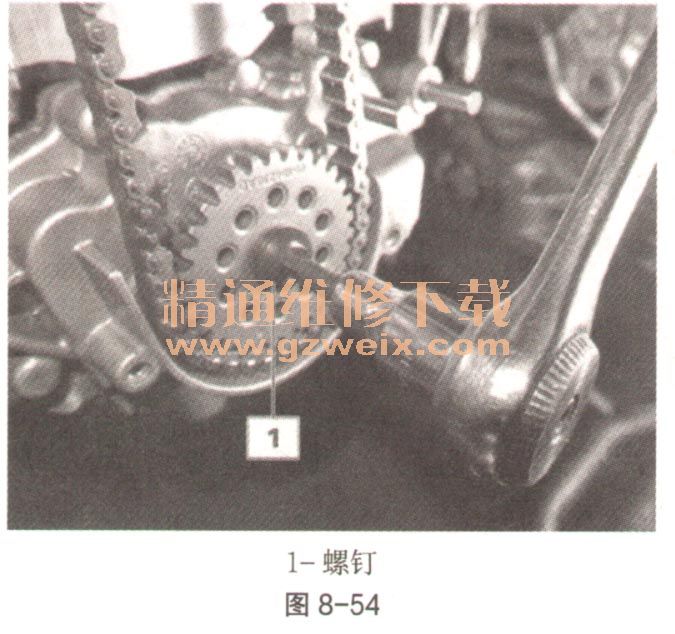

    （3）用一个合适的扳手，以固定力矩拧紧螺钉（如图8-54中1）。使用新螺钉。

    （4）继续其余的安装步骤。
