（八）下部液压张紧器
    1．专用工具

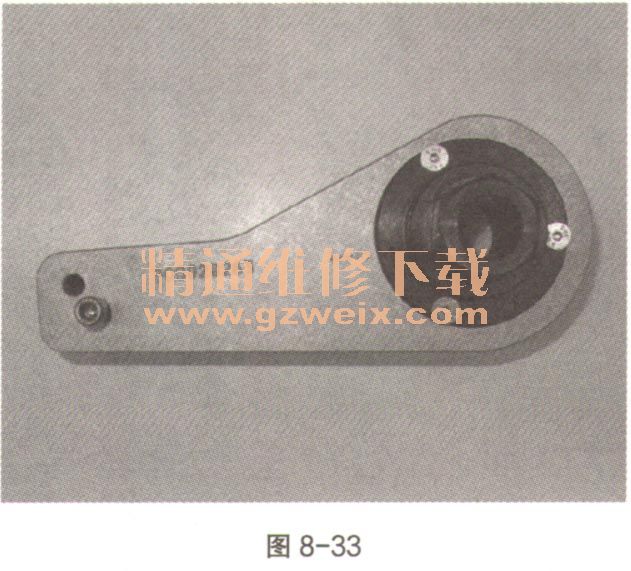

    专用工具900028263如图8-33和图8-34。



    2．拆卸
    （1）摘掉调速系统前罩。

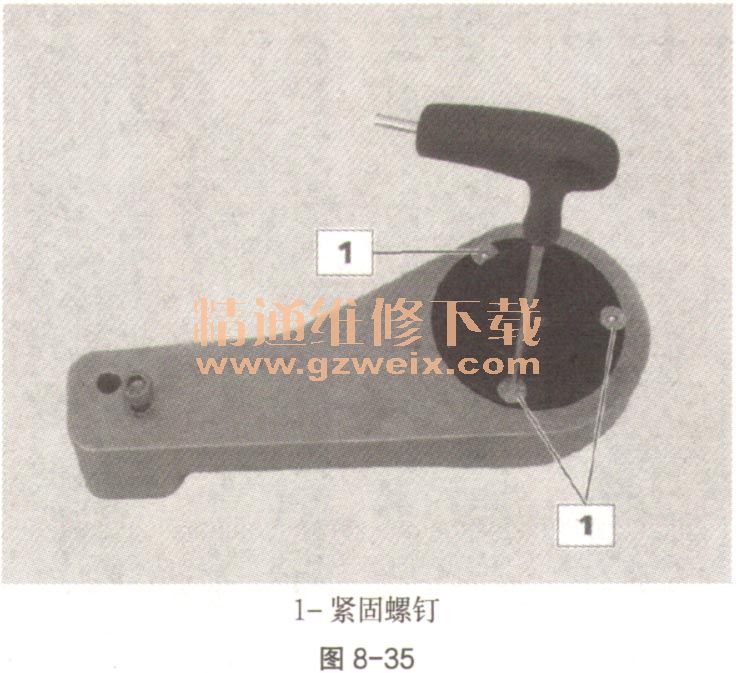

    （2）拿出工具，拧下这3个紧固螺钉（如图8-35中1）。

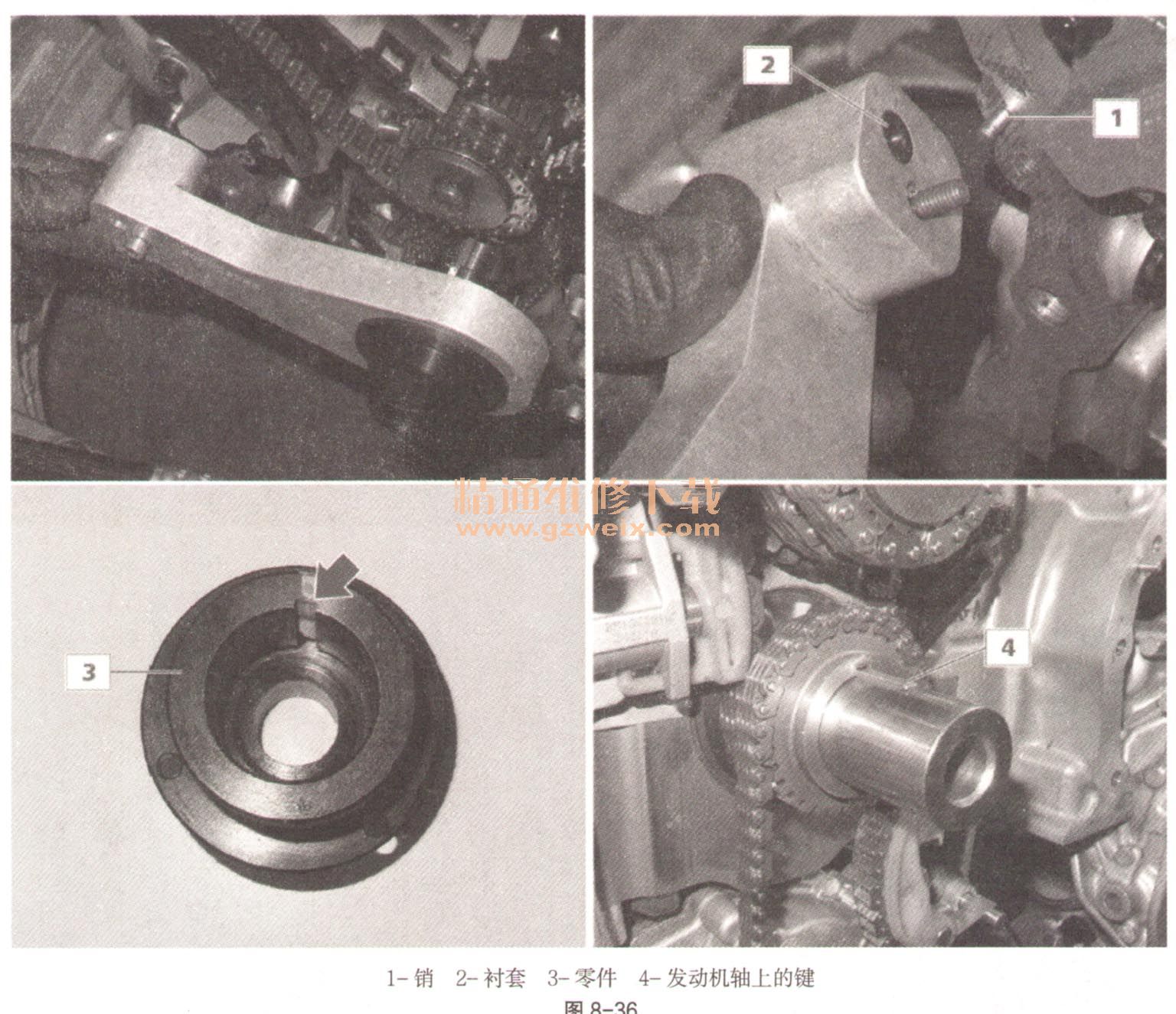

    （3）将专用工具置于发动机上，将销（如图8-36中1）对应于衬套（如图8-36中2）插入，零件（如图8-36中3）的位置对应于发动机轴上的键（如图8-36中4），然后及时地将其置于发动机缸体上。

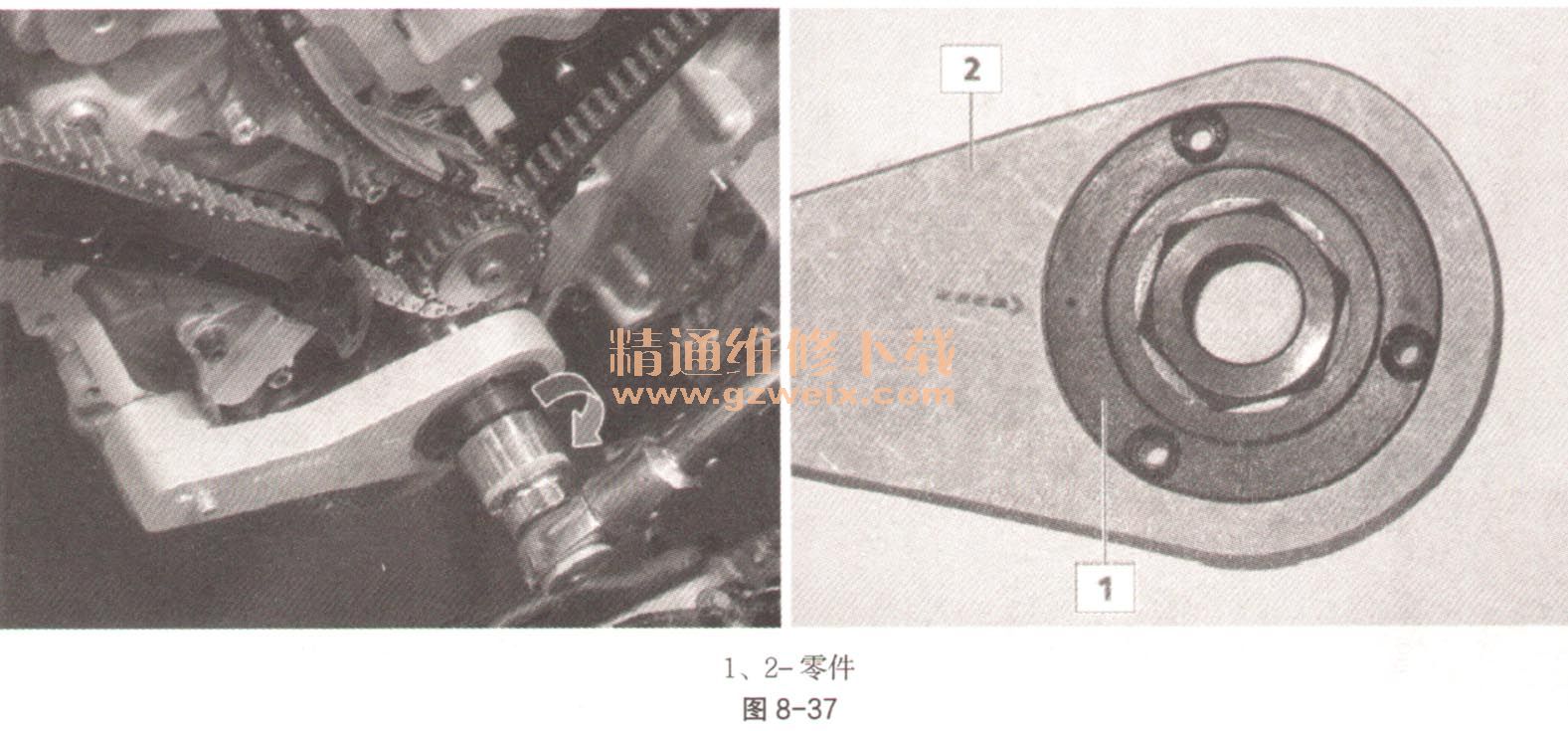

    （4）用合适的扳手，以箭头方向旋转发动机轴，直到零件的这些孔与零件的那些孔对齐。当键（如图8-36中4）位于上部时，如图8-36，则发动机轴为正时状态。零件（如图8-37中1）上的压印点与零件（如图8-37中2）上的箭头对齐。

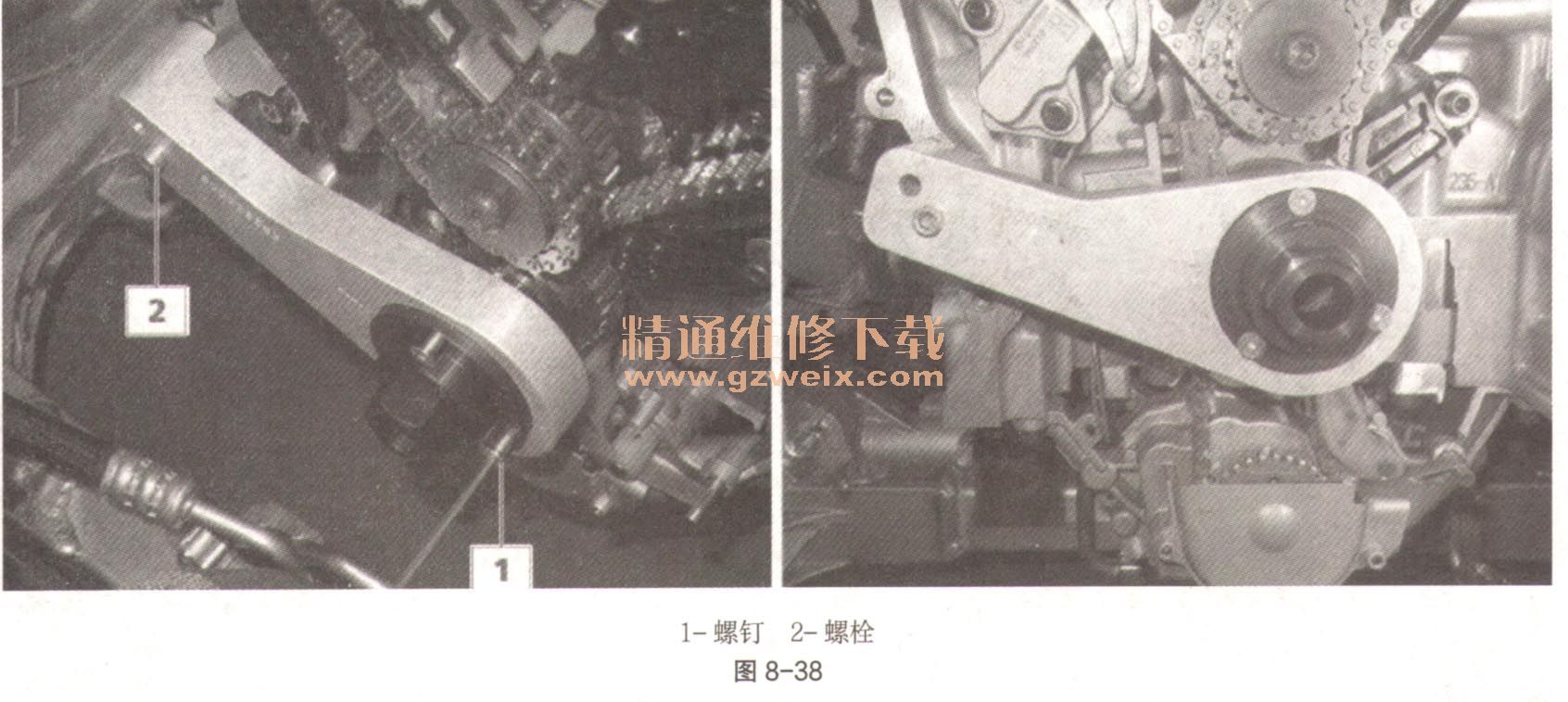

    （5）及时地拧紧这3个螺钉（如图8-38中1）和螺栓（如图8-38中2）。

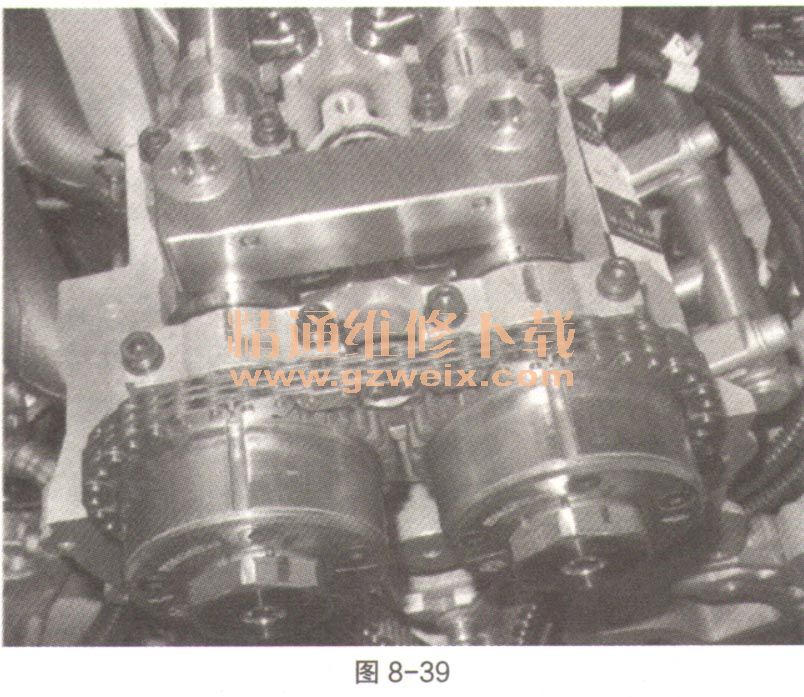

    （6）以合适的工具，然后拧上2个螺钉，固定好那些调速系统轴，如图8-39。如果无法将相位调节工具安装到调速系统轴上，则用一个可调扳手插入专用位置，稍微旋转这几个调速系统轴其中之一，使得能够将2个工具螺钉拧到调速系统轴的 相应位置。当工具被正确安装好后，在工具和2个调速系统轴上的支撑面之间不会存在任何间隙。

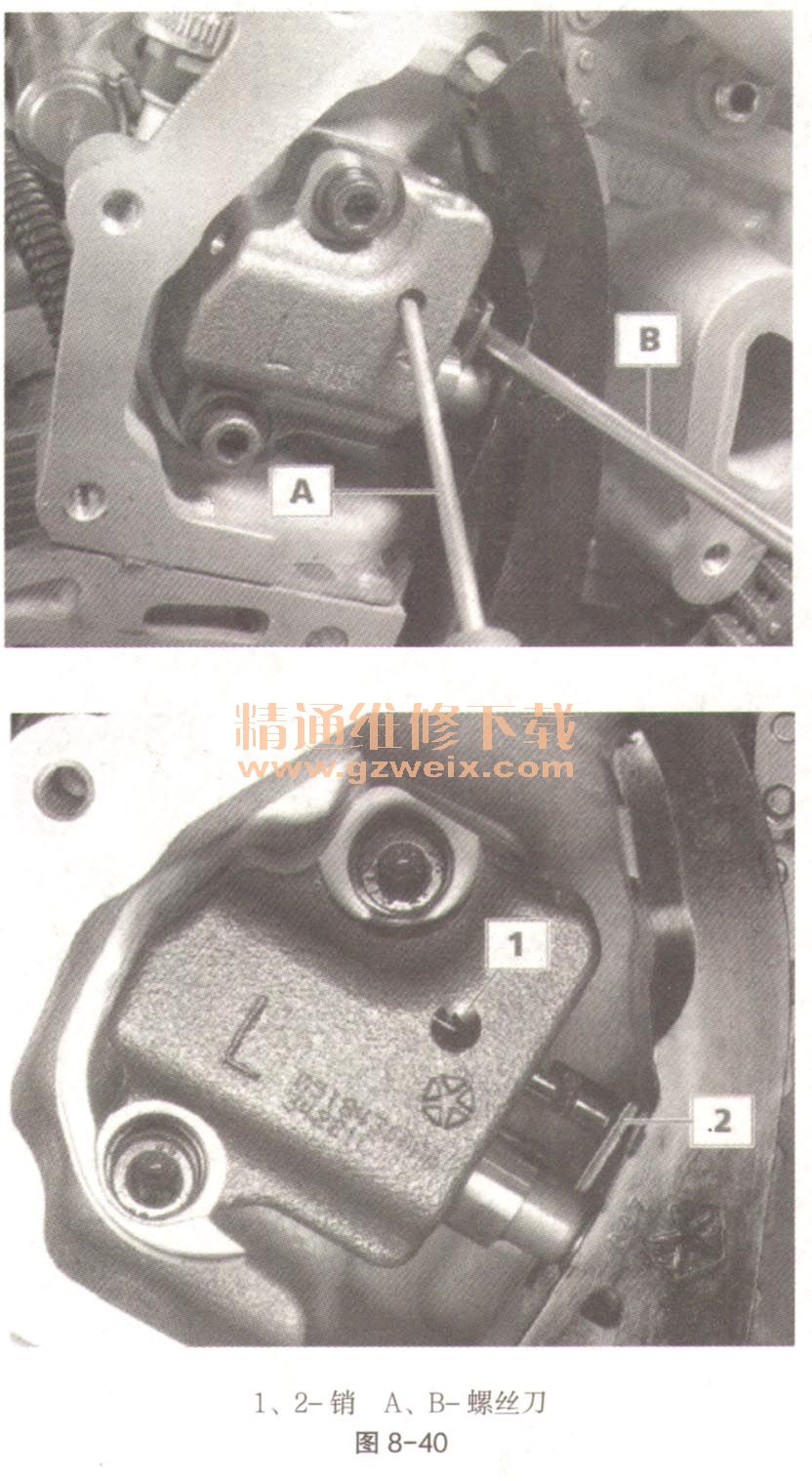

    （7）用合适的螺丝刀（如图8-40中A）拧松销（如图8-40中1），用第二个螺丝刀（如图8-40中B）使销（如图8-40中2）向后移动。
