2011~2015年大众途锐3.0TSI(Touareg)(3.0 TCJTA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-03-09 09:23:56

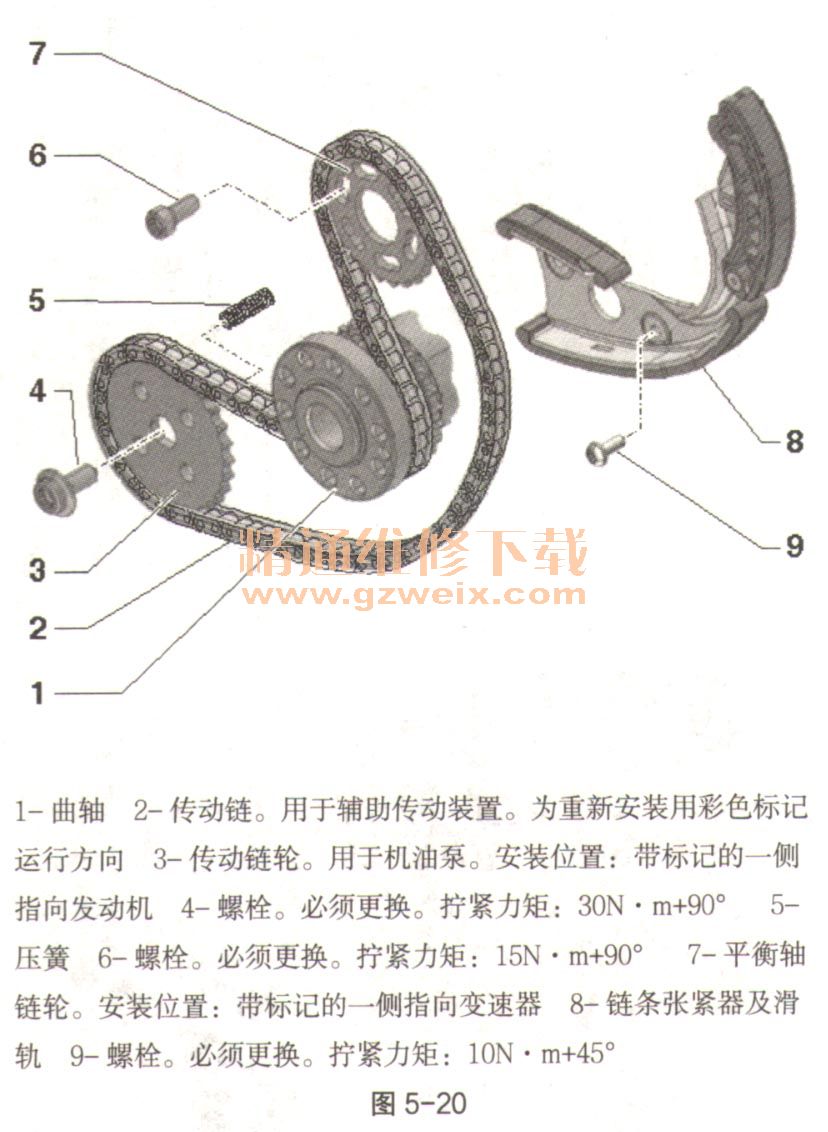

  (七)辅助传动装置的传动链装配一览如图5-20。

   (八)拆卸和安装辅助传动装置的传动链

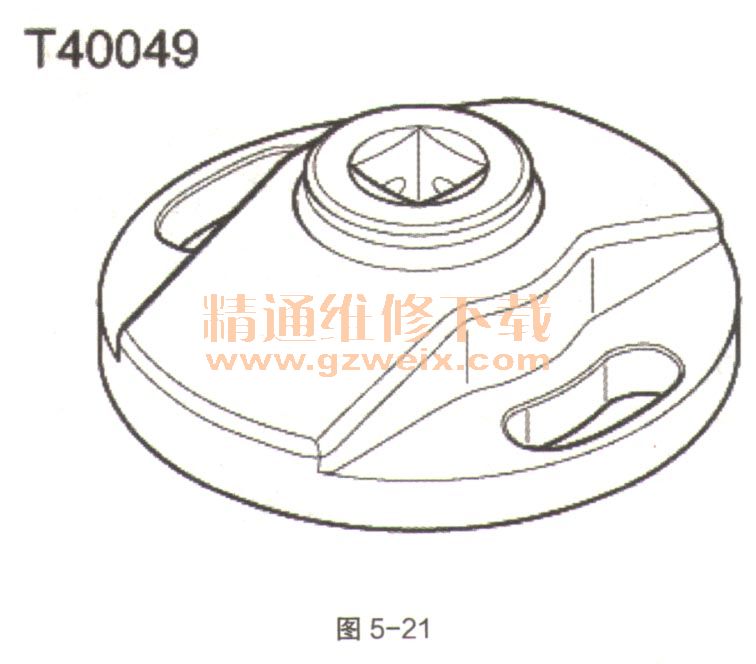

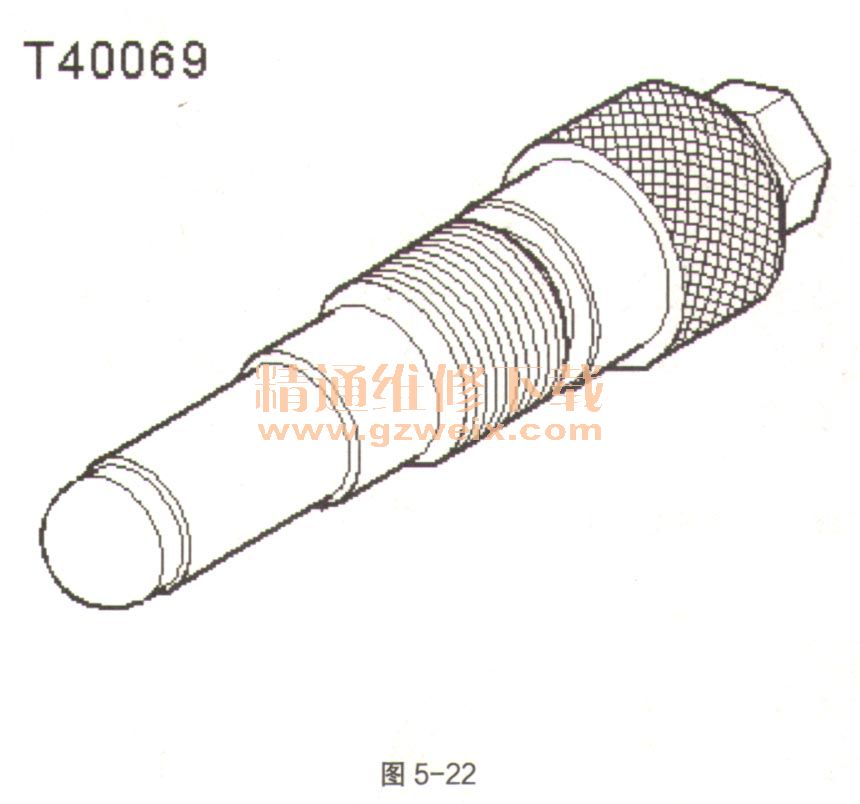

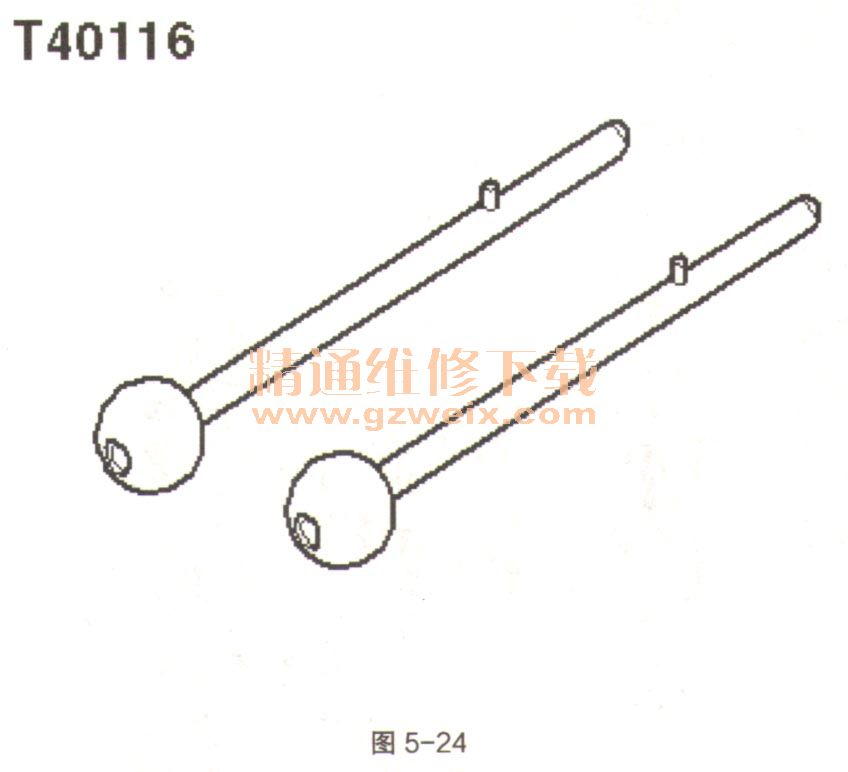

   (1)必备的专用工具、检测仪器以及辅助工具:钥匙T40049,如图5-21;固定螺栓T400699如图5-22;定位销T40071,如图5-23;固定销T40116,如图5-24






   (2)拆卸方法。
    ①拆卸发动机。分离发动机和变速器。
    ②拆卸正时链下盖板。螺栓螺纹过长可导致传动链损坏危险。拧入扳手T40049时,仅允许使用最长为22mm的螺栓,如图5-25。如果只有超过该长度的螺栓,放置螺栓头时,剩余的螺纹长度必须仍为22mm。

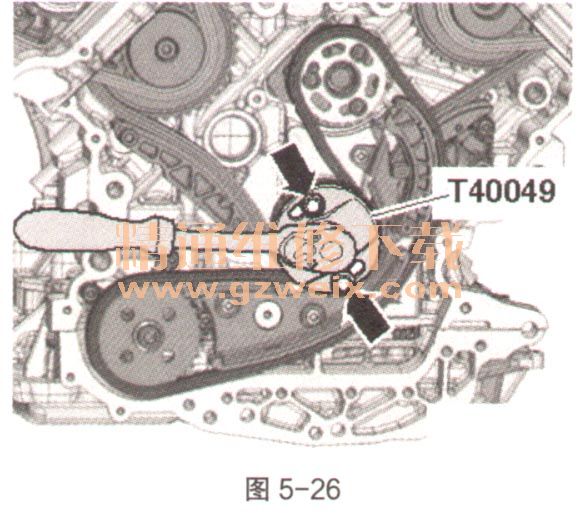

    ③在曲轴后部用2个螺栓(如图5-26中箭头)安装扳手T40049。

    ④将曲轴上的“上止点”标记处的螺旋塞(如图5-27中箭头)从汽缸体中拧出。

    ⑤曲轴与转接头T40058和弯型环形扳手沿发动机运转方向(如图5-28中箭头)转到“上止点”。

    ⑥切口(如图5-29中A)必须与分界缝(如图5-29中箭头)对齐。
