2011~2015年大众途锐3.0TSI(Touareg)(3.0 TCJTA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-03-09 09:23:56

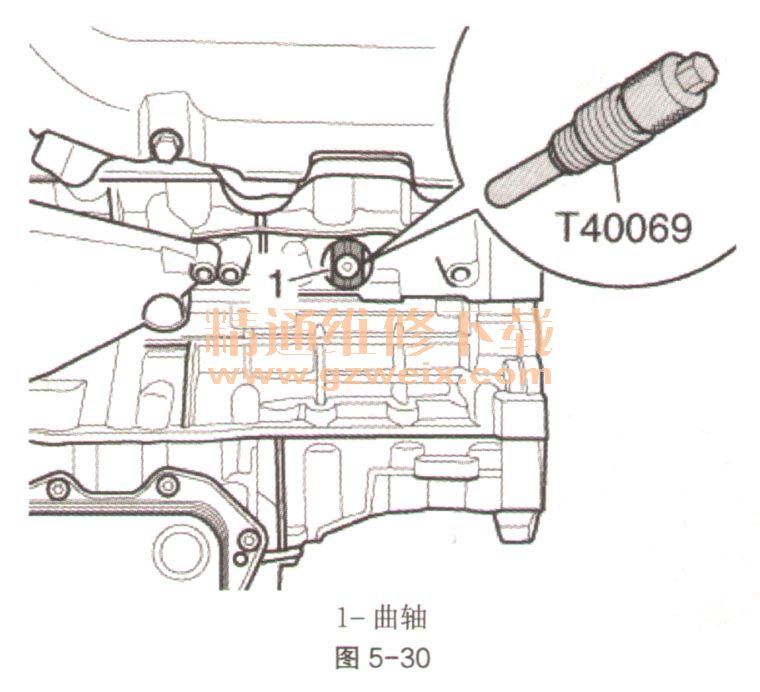

    ⑦用20N·m的力矩将固定螺栓T40069拧入孔中;必要时小幅来回转动曲轴(如图5-30中1),以便完全对中螺栓。

    ⑧沿图5-31中箭头方向压传动链链条张紧器的滑轨,并用定位销T40071锁止链条张紧器。对于已经运转过的传动链,运转方向相反会导致损毁。用彩色箭头标记传动链的运转方向,以便重新安装。不用冲头、切口或其他标记传动链。拧下螺栓(如图5-31中箭头),取下平衡轴链轮。拧出螺栓(如图5-31中1和2)、链条张紧器和链条。

   (3)安装方法。
    ①拧紧力矩。
    ②曲轴(如图5-32中1)用固定螺栓T40069固定在“上止点”处。更换要求继续旋转角度的螺栓。

    ③一起安装链条张紧器、链条和平衡轴链轮。
    ④平衡轴用固定销T40116锁止在“上止点”处。差动轴链轮的长形孔必须位于差动轴螺纹孔的中心。必要时将链条移动一个齿位。
    ⑤拧紧链条张紧器的螺栓。
    ⑥松松地拧入链轮的螺栓(如图5-33中1)。链轮必须可以在差动轴上转动并不允许翻转。为了松开链条张紧器,取下定位销T400710螺丝刀朝链条张紧器的滑轨压(如图5-33中箭头),并同时拧紧链轮的螺栓(如图5-33中1)。固定销T40116从平衡轴中拔出。

    ⑦安装可按拆卸相反的顺序进行,请注意以下内容。
    a.安装正时链下盖板。
    b.安装曲轴“上止点”标记的密封塞。
