一辆行驶里程约7万km、配备2.3L双独立可变气门正时发动机和6速手自一体变速器的美国生产的2016款福特Mustang。驾驶人反映：该车倒车影像屏出现闪烁、产生白色条纹、花屏和黑屏的故障现象。

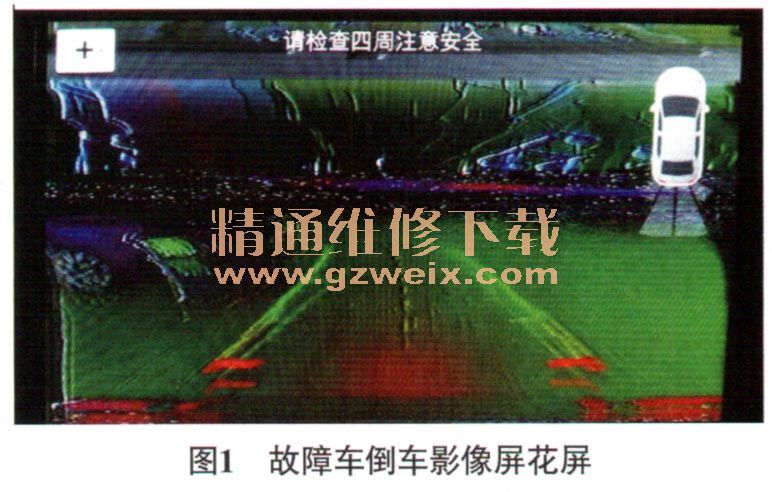

    故障诊断：接车后试车验证故障现象，启动发动机后将挡位开关置于R挡，倒车影像屏花屏（图1），推断导致该故障的可能原因有后部摄像头故障、辅助通信接口模块（APIM）故障、后部摄像头到APIM模块之间的相关线路（包括视频屏蔽线）故障等。

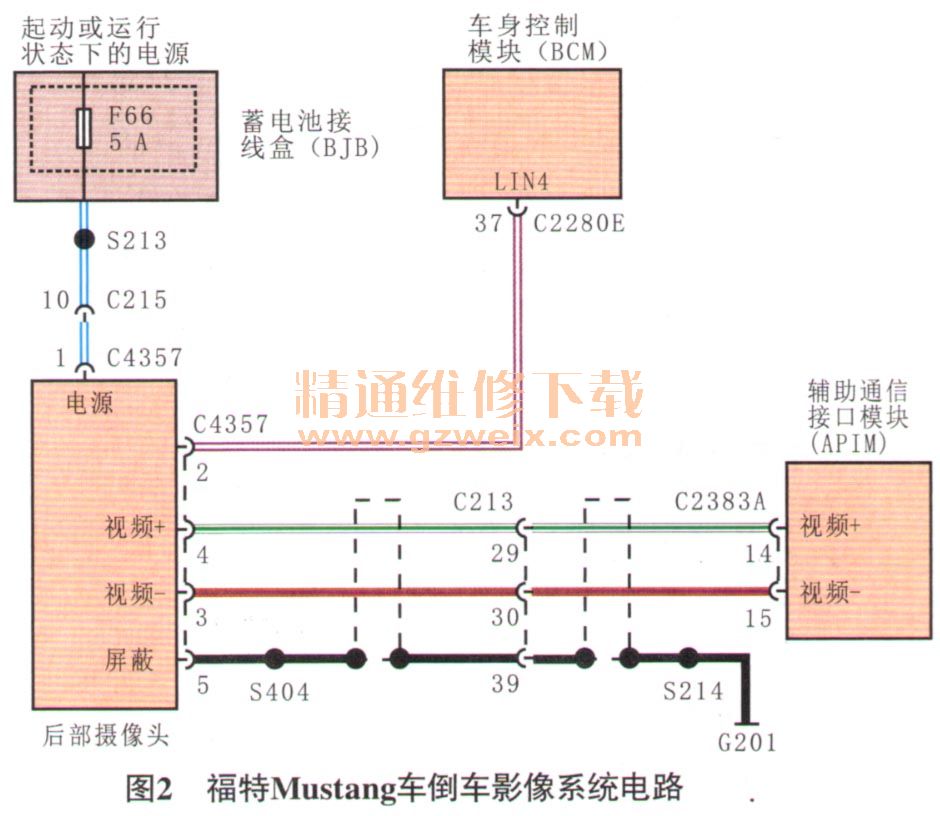

    利用故障检测仪进行故障查询，读取的故障代码为C1001，含义为后部摄像头一般电气故障。首先检查并清洁后部摄像头，确认没有任何碎屑；根据相关电路（图2）测量APIM导线连接器C2383A端子14和端子15之间的电阻，为87.2Ω（标准为74Ω～106Ω），正常；测量后部摄像头谭导线连接器C4357端子1与搭铁间的电压，为12V（标准应大于11 V），正常；测量后部摄像头导线连接器C4357端子1与端子5间的电压，也正常，说明端子5搭铁正常；测量后部摄像头导线连接器C4357端子3与APIM导线连接器C2383A端子15间的电阻，为0.5Ω（标准电阻应小于3Ω），正常；测量后部摄像头导线连接器C4357端子4与APIM导线连接器C2383A端子14间的电阻，为∞（标准电阻应小于3 S2），说明该段线路有断路现象。

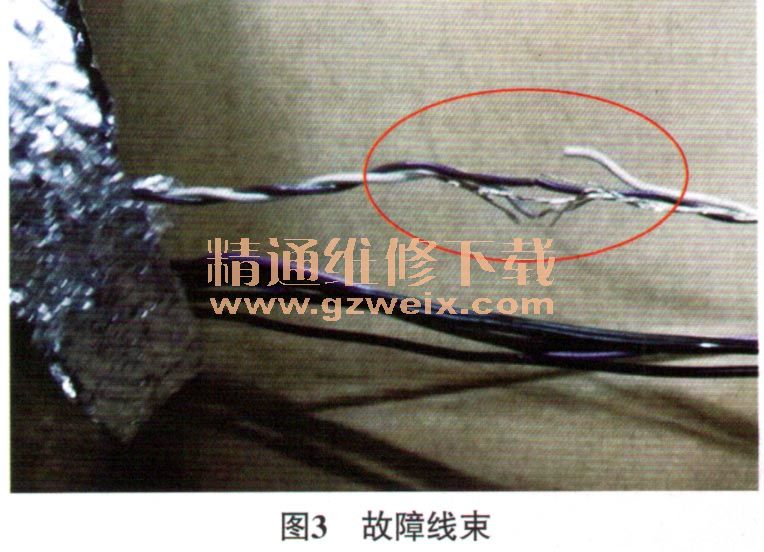

    断开导线连接器C213进行分段测量，后部摄像头导线连接器C4357端子4与导线连接器0213端子29之间的电阻为0.3Ω，正常；导线连接器C213端子29与APIM导线连接器C2383A端子14之间的电阻为∞，异常。检查相关线束，当剥开屏蔽用锡纸时发现白绿色导线已经折断（图3），而棕紫色导线和搭铁线也快折断了。

    故障排除：将破损的导线修复后试车，故障彻底排除。
