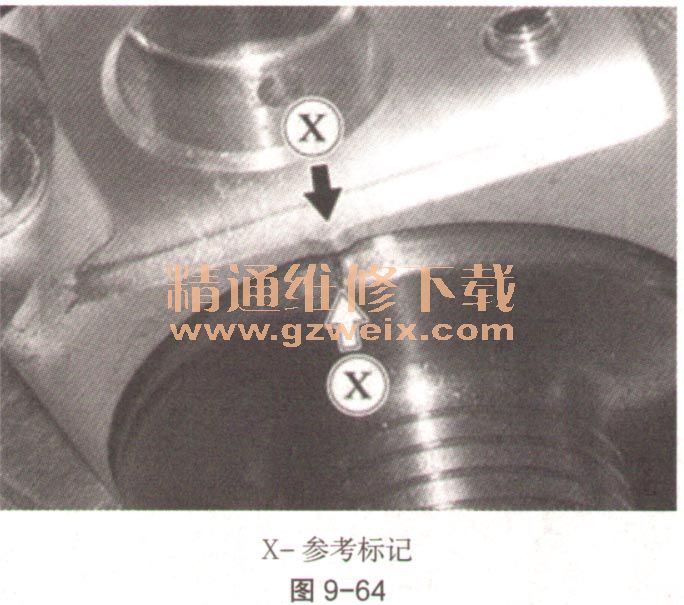

（5）对齐凸轮轴上的参考标记（如图9-64中X）和前盖上的标记。

    （6）对齐凸轮轴上的参考标记（如图9-65中X）和前盖上的标记。

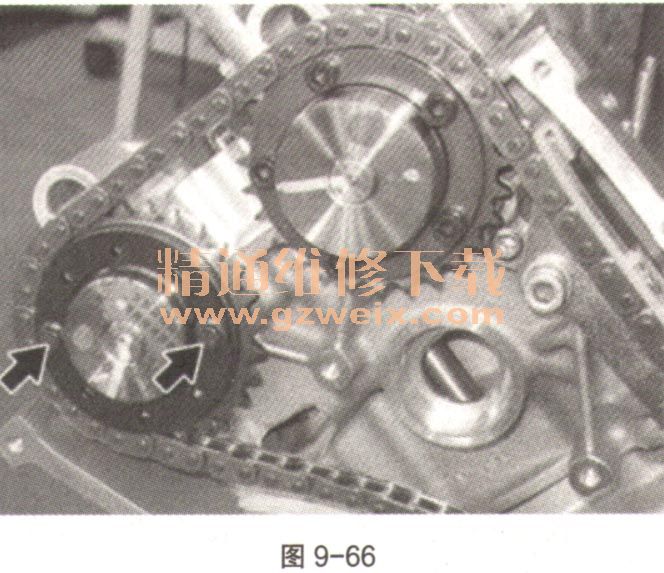

    （7）将正时链安装到右侧汽缸列上，将冠状轮安装到排气侧凸轮轴上，如图9-66。将曲轴最内侧的齿轮放置到链上。将调整槽设置到可用调整范围的中心，以留出空间在设置正时时纠正自由间隙。拧紧排气侧可变正时单元上的至少2个紧固螺钉。

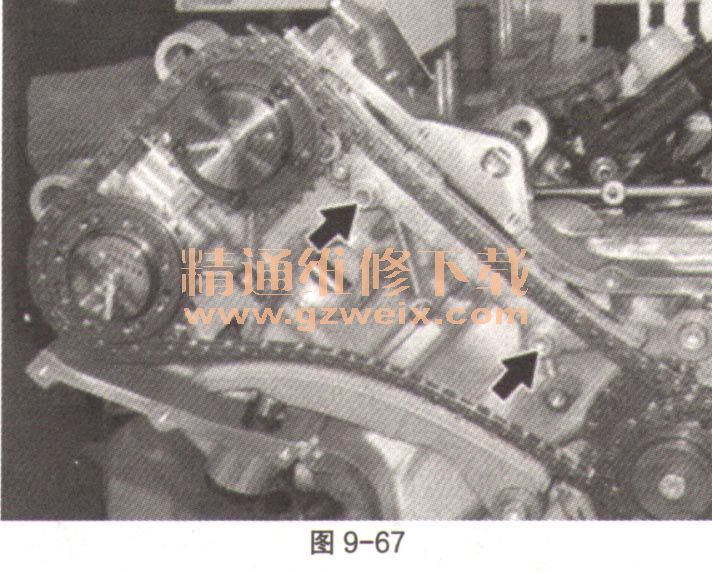

    （8）在将正时链安装到发动机上之后，使用扭力扳手拧紧固定右侧固定链张紧器蹄的2个螺钉，如图9-67,螺钉拧紧力矩为25N·m。

    （9）检查并确认安装在底座（CS104488）上的千分表的指针总是指示TDC。一旦安装到齿轮上，所有链条分支都必须张紧。遵循与右侧汽缸列相同的步骤，将凸轮轴驱动链安装到左侧汽缸列上。
    （10）安装张紧器的衬套（如图9-68中2）及相应的新密封件，用两个螺钉（如图9-68中3）将其紧固至汽缸盖，螺钉拧紧力矩为10N·m。液压张紧器必须储存在通风良好的地方，远离潮气和灰尘。为了防止腐蚀危险，仅在使用时才能打开塑料包装。储存时间不要超过6个月。不要安装在本体或活塞上有腐蚀迹象的张紧器。一旦张紧器安装后，就不能拆卸和重新使用。安装新的张紧器（如图9-68中4）并拧紧，螺钉拧紧力矩为40N·m。

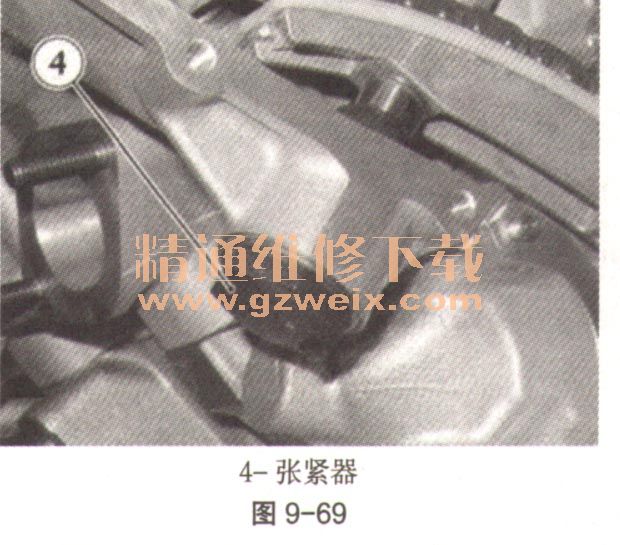

    （11）液压张紧器必须储存在通风良好的地方，远离潮气和灰尘。为了防止腐蚀危险，仅在使用时才能打开塑料包装。储存时间不要超过6个月。不要安装在本体或活塞上有腐蚀迹象的张紧器。一旦张紧器安装后，就不能拆卸和重新使用。用相应的新调整垫和O形圈，将新的张紧器（如图9-69中4）安装到右侧汽缸列正时链的衬套上并拧紧，螺钉拧紧力矩为40N·m。

    （12）将带有磁性千分表支架（如图9-70中B）的底座紧固到汽缸盖上的进气侧。
