2011~2016年大众辉腾3.0L(Phaeton)(3.0L CPFA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-16 08:20:53




   (六)拆卸和安装机油泵驱动链,单件式链轮
   (1)必备的专用工具、检测仪器以及辅助工具。
    ①扭矩扳手V.A.G 1331、扭矩扳手V.A.G1332、凸轮轴尺T10068 A、调整工具T10363、支挡扳手T10172和旋人式螺栓T10172/1,如图5-322。

②密封剂D 176 501 A1。
(2)拆卸。
①拆卸发动机。
②从发动机上拆下变速器。
③拆下油底壳。
④拆卸从动盘。
    ⑤拆卸变速器侧的密封法兰。
    ⑥拆卸汽缸盖罩。

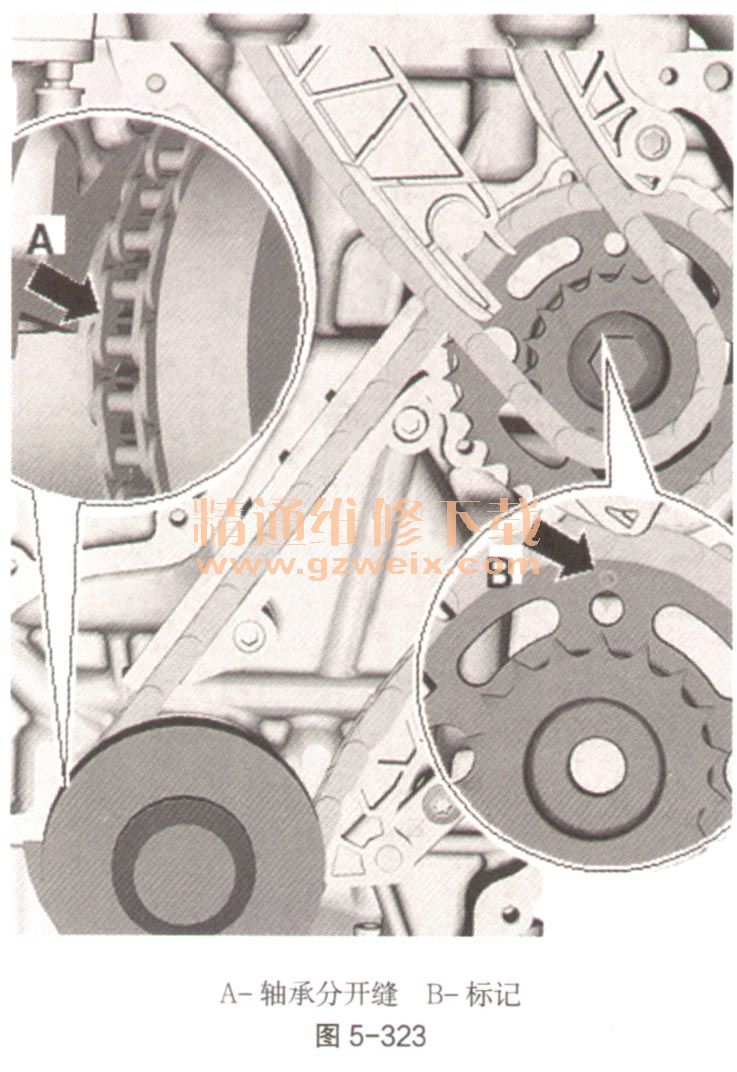

    ⑦将发动机的减震器转到调整标记处。传动链轮的磨削齿必须对准轴承分开缝(如图5-323中箭头A)。孔的标记(如图5-323中箭头B)必须对准机油泵上的柄林己。每次转到第4圈时才能到这个位置。

    ⑧松开机油泵上的链轮紧固螺栓(如图5-324中箭头),但不要拧出。为此用固定支架T10172抵住减震器。如要更换凸轮轴正时链,应拆卸凸轮轴正时链。如果未更换正时链,则必须仔细标记正时链的安装位置。

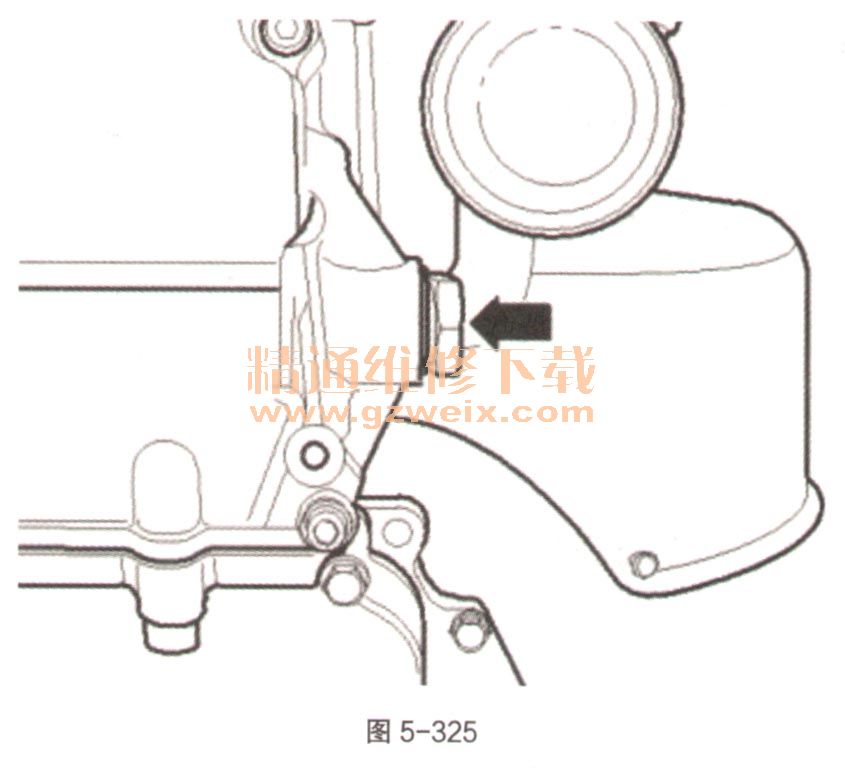

    ⑨拆下正时链的链条张紧器(如图5-325中箭头)。

    ⑩用3mm的内六角扳手(如图5-326中A)将链条张紧器定住。拆下机油泵传动链轮的链条张紧器(如图5-326中箭头)。

    11将链轮的紧固螺栓(如图5-327中1)完全拧出,并将链轮(如图5-327中2)及正时链(如图5-327中3)从机油泵上取下。安装正时链和带机油泵驱动装置张紧导轨的链条张紧器。

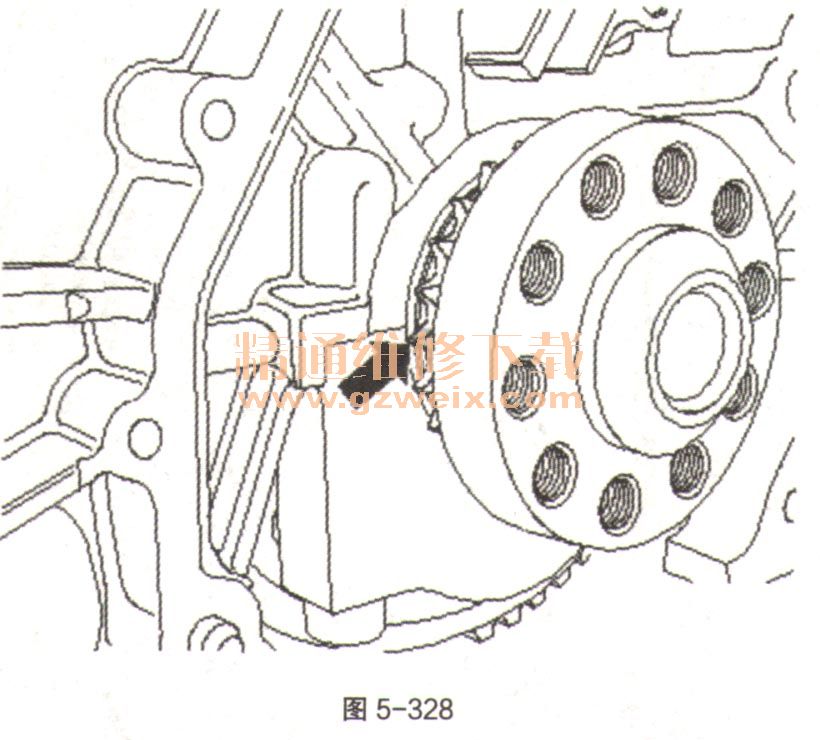

    12检查曲轴是否仍位于上止点处。安装无滑轨凸肩的2个螺栓并以10N·m的力矩拧紧。将滑轨插在螺栓上,如图5-328。

    13安装无滑轨凸肩的2个螺栓并以10N·m的力矩拧紧。将滑轨插在螺栓上。现在将机油泵轴(如图5-329中1)平的一面(如图5-329中箭头)转到水平位置,对准机油泵上的标记(如图5-329中2)。对于已经使用过的正时链,应注意转动方向标记。将正时链安装到滑轨中,并套到曲轴上。首先将后面部分的链条套到大链轮上。同时应注意之前所做的标记。
