14将链轮插到机油泵轴上。孔的标记（如图5-330中箭头）必须对准机油泵上的标记。如果链轮无法装入，略微旋转机油泵轴。

    15仅在凸轮轴正时链已安装时：将链轮从机油泵上小心拉出并向上稍微转动。在这个位置套上凸轮轴正时链。拆卸时做的标记必须对好，如图5-331。将链轮重新套到机油泵轴中并略微用力拧紧。

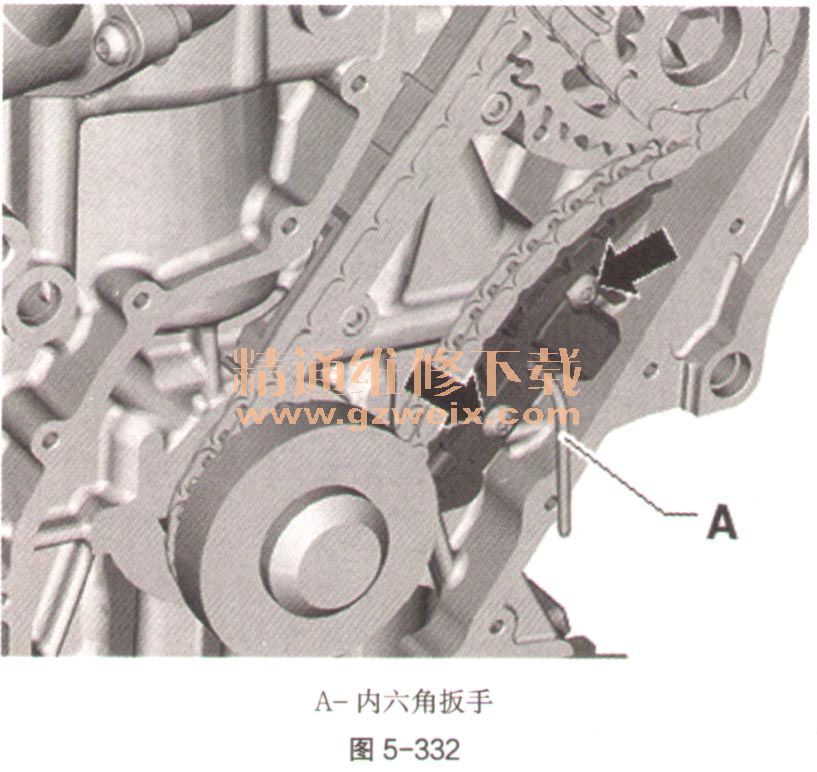

    16安装下方的链条张紧器并以8N·m的力矩拧紧（如图5-332中箭头）。拔出内六角扳手（如图5-332中A）。

    17安装凸轮轴正时链的链条张紧撇如图5-333中箭头）。

    18再次检查调整标记。传动链轮的磨削齿必须对准轴承分开缝（如图5-334中箭头A）。孔的标记（如图5-334中箭头B）必须对准机油泵上的标记。

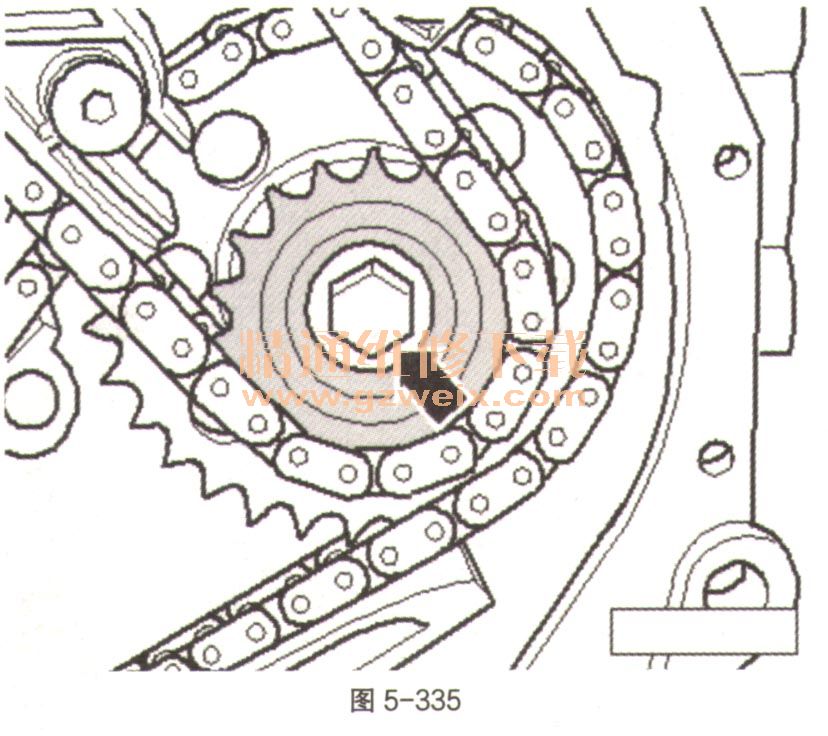

    19拧紧链轮的新紧固螺栓（如图5-335中箭头）。为此用固定支架T10172抵住减震器。更换链轮紧固螺栓。如果已拆卸凸轮轴驱动装置正时链，则安装正时链。
