2013~2016年奥迪Q5 35TFSI(2.0T CDZA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-22 07:26:03

    通用以下车型:
    2012~2015年一汽奥迪A6(C7) TFSI(2.0T CDZA),
    2013~2014年一汽奥迪A4L 40TFSI(2.0T CADA),
    2010~2014年一汽奥迪Q5 40TFSI(2.0T CADA)。
   (一)凸轮轴正时链装配一览
    如图4-125。

   (二)拆卸和安装凸轮轴正时链
   (1)所需要的专用工具和维修设备。
    ①拆卸工具T10352、固定支架T10355、定位销T40011、装配杆T40243、插入定位工具T40267和凸轮轴固定装置T40271,如图4-126。

   (2)拆卸。
    ①拆卸防撞梁。
    ②进人维护位置。
    ③拆卸正时链的上部盖板。
    ④控制阀为左旋螺纹。用拆卸工具T10352/1沿如图4-127中箭头方向拆卸。

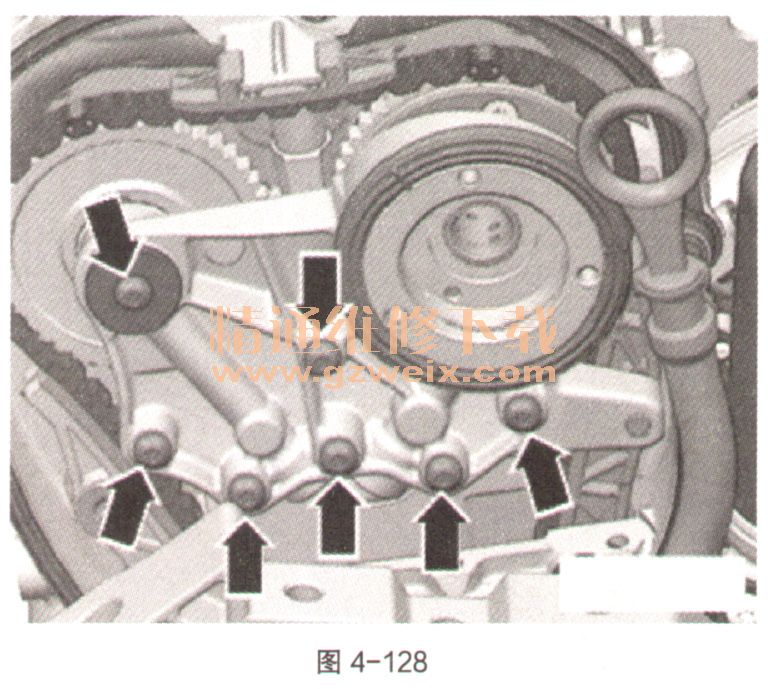

    ⑤拧下螺栓(如图4-128中箭头),取下轴承桥。

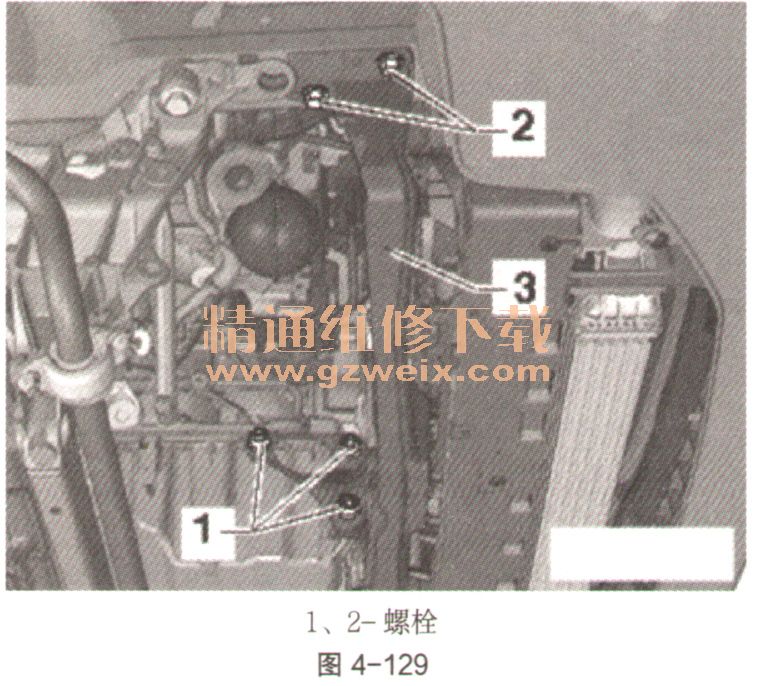

    ⑥采用混合动力驱动的车辆:拧出螺栓(如图4-129中1),然后将扭矩支撑从横梁(如图4-129中3)中取出。露出横梁上的电导线。拧出螺栓(如图4-129中2),取下横梁。

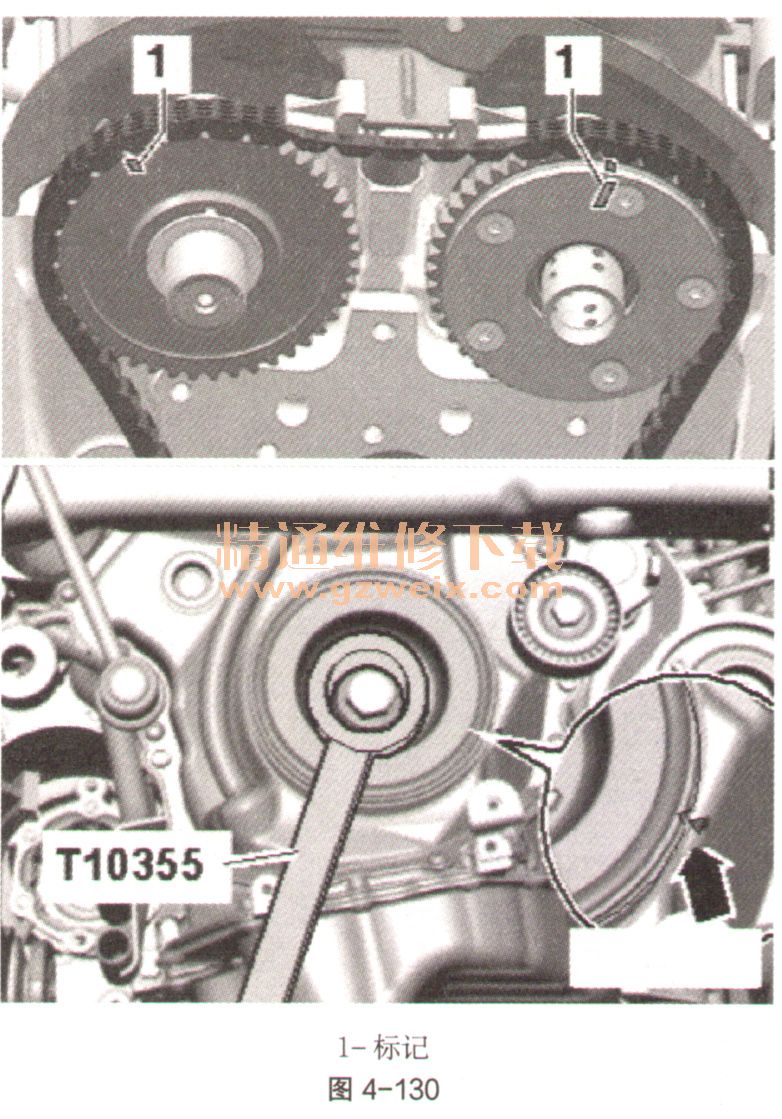

    ⑦以下适用于所有车辆:用固定支架T10355将减震器转人位置“上止点”。减震器缺口必须对准正时链下盖板上的如图4-130上箭头标记。凸轮轴标记(如图4-130中1)必须指向上。拆卸正时链下部盖板。

    ⑧沿如图4-131中箭头方向将机油泵链条张紧器压入并用定位销T40011锁定。拆卸机油泵链条张紧器(如图4-131中1)。取下机油泵驱动链。

    ⑨拧出螺栓(如图4-132中箭头)。
