2013~2016年奥迪Q5 35TFSI(2.0T CDZA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-22 07:26:03



    15拆卸凸轮轴正时链滑轨(如图4-141中1)。

    16取下正时链。
   (3)安装。

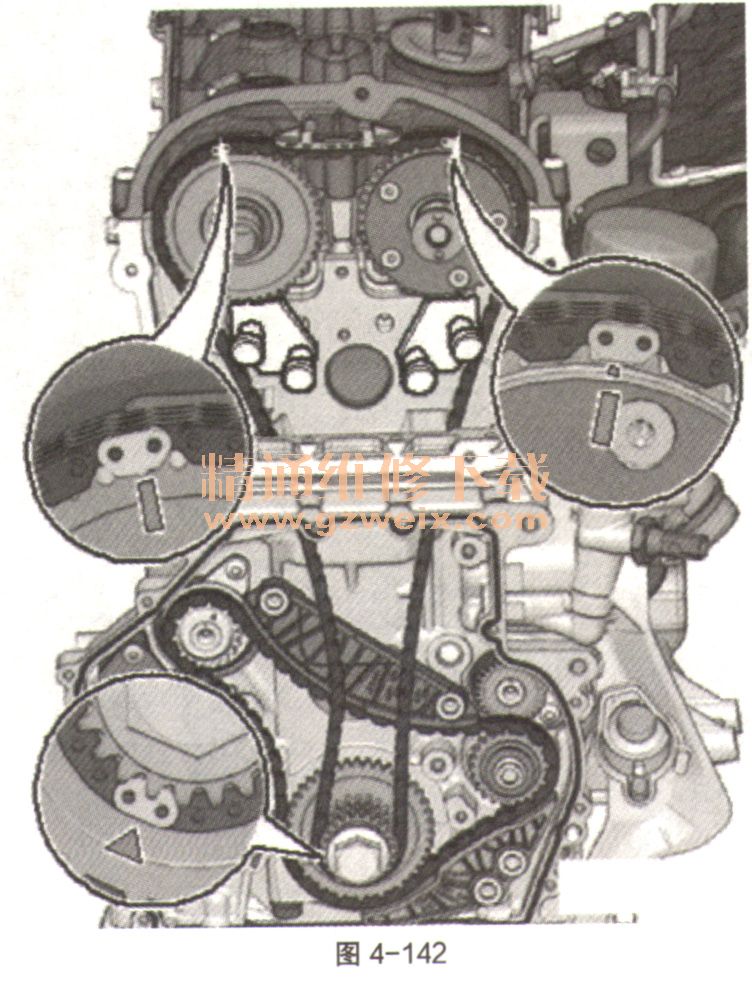

    ①正时链的彩色链节必须定位在链轮的标记上,如图4-142。将正时链放到进气凸轮轴上。将正时链置于排气凸轮轴上。将正时链放到曲轴上并固定。

    ②安装凸轮轴正时链滑轨并拧紧螺栓(如图4-143中1)。

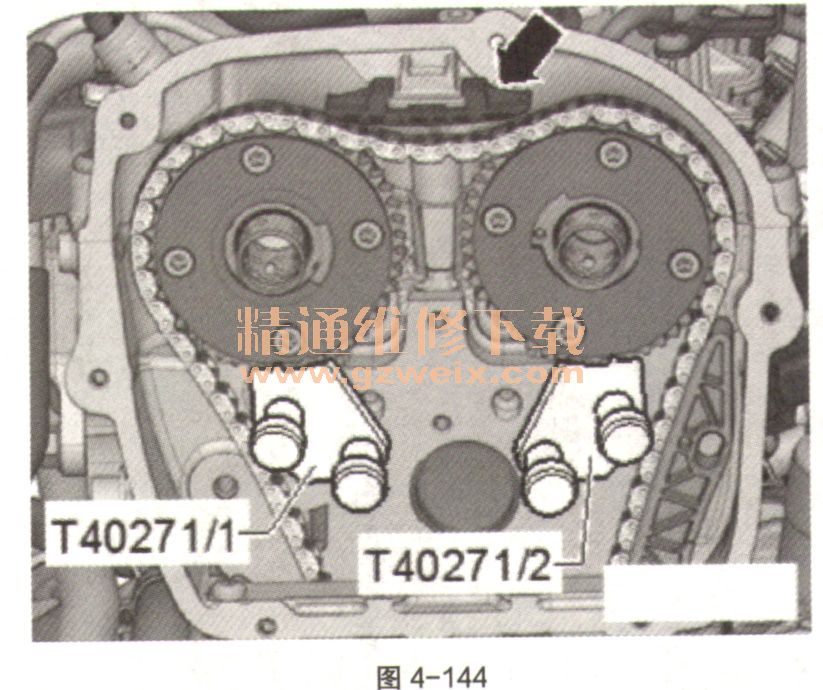

    ③安装上部滑轨(如图4-144中箭头)。

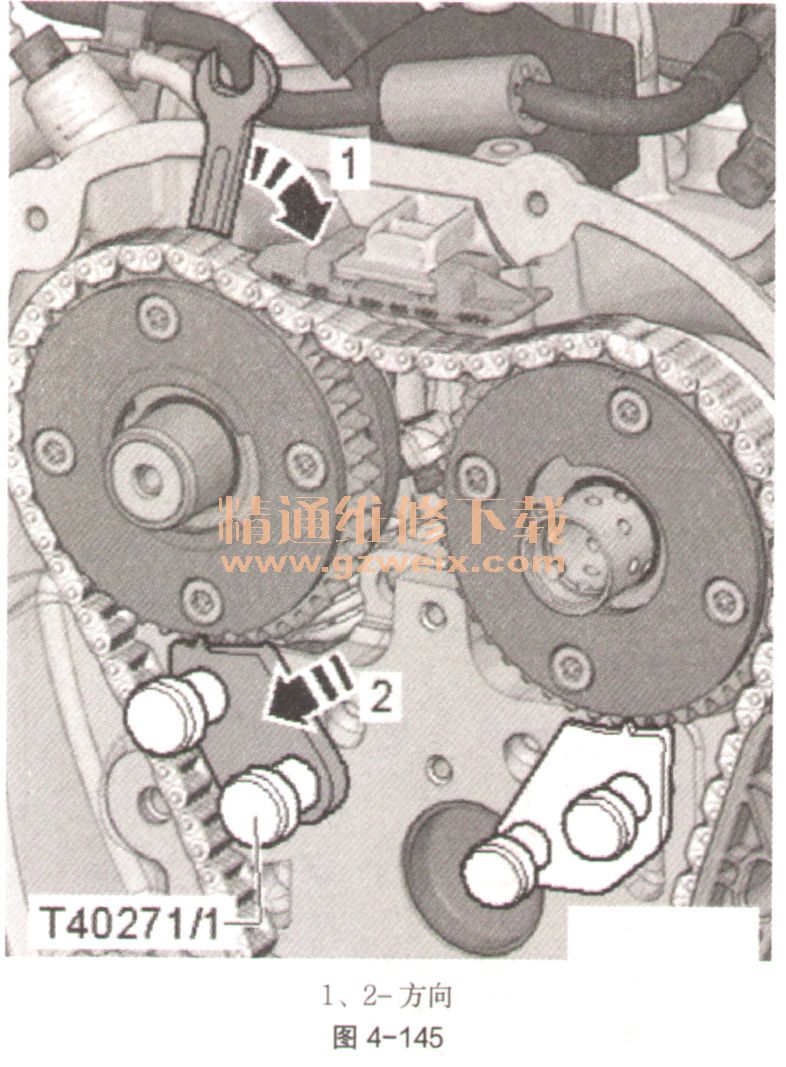

    ④沿如图4-145中箭头方向1旋转排气凸轮轴,将凸轮轴固定装置T40271/1从链轮的啮合齿中推出(如图4-145中箭头方向2)并松开凸轮轴。拆卸凸轮轴固定装置T40271/1。
    ⑤安装正时链张紧轨并拧紧螺栓(如图4-146中2)。


    ⑥沿如图4-147中箭头方向1旋转进气凸轮轴,将凸轮轴固定装置T40271/2推出链轮的啮合齿中箭头方向2并松开凸轮轴。拆卸凸轮轴固定装置T40271/2。

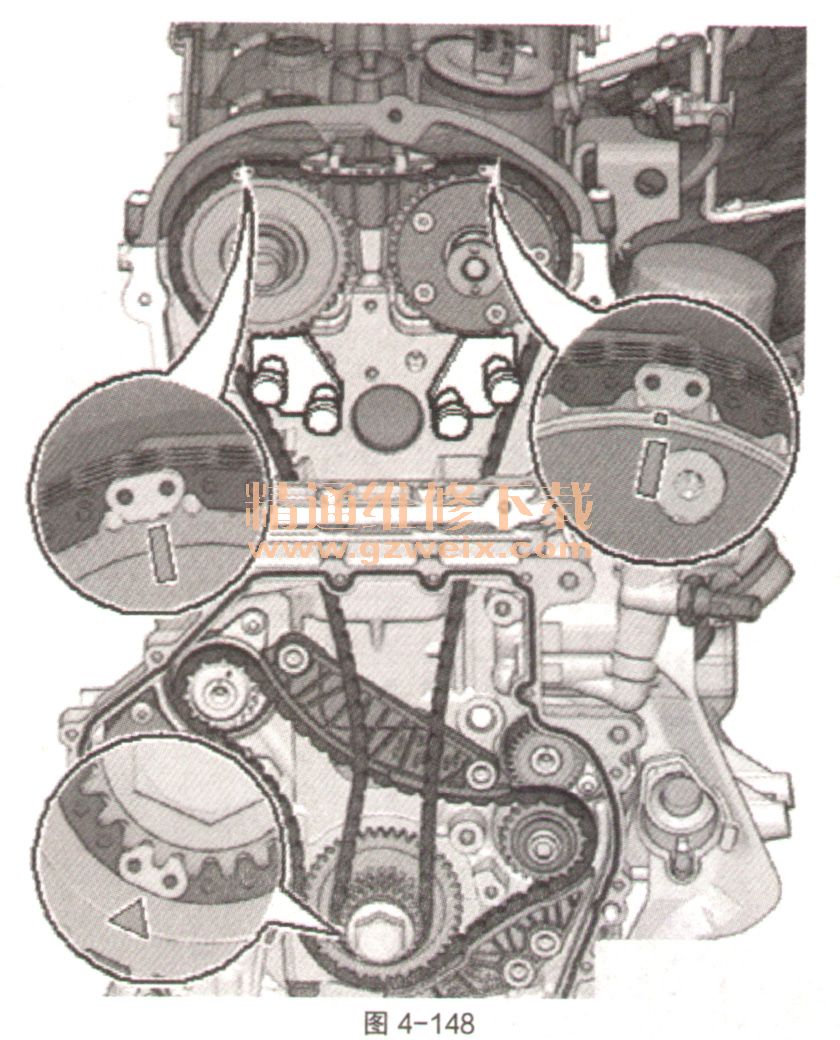

    ⑦检查有颜色的链节与标记的位置,如图4-148。
